Περιγραφή Προϊόντος:

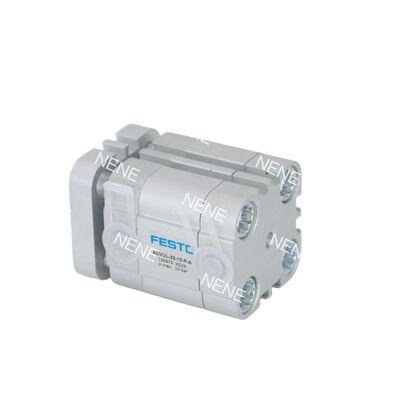

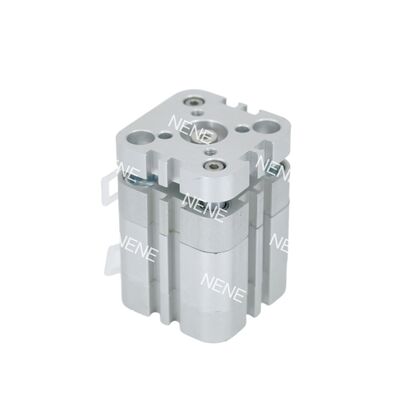

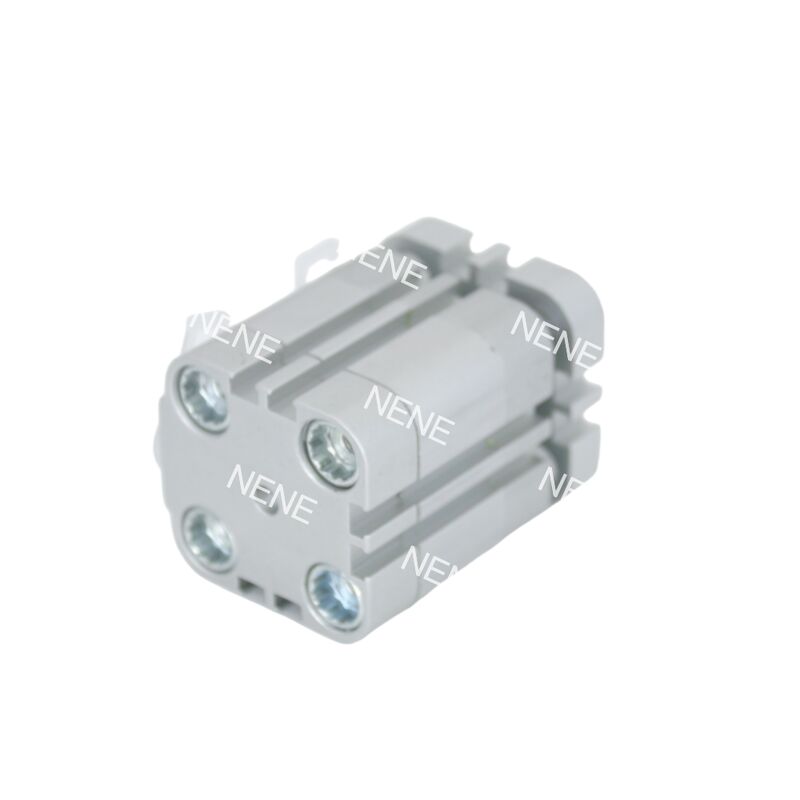

Η σειρά FESTO ADVUL αντιπροσωπεύει έναν συμπαγή αλλά εξαιρετικά αποδοτικό κύλινδρο με οδηγό ράβδου. Διαθέτει ενσωματωμένο σχεδιασμό που συνδυάζει το έμβολο, τη ράβδο οδηγού και την πλάκα ζεύξης του κούφιου σε μια ενιαία μονάδα, η οποία εξαλείφει αποτελεσματικά τη στρέψη της ράβδου του εμβόλου. Αυτός ο σχεδιασμός εξασφαλίζει εξαιρετικά ακριβή γραμμική κίνηση κατά τη λειτουργία.
Σχεδιασμένο ειδικά για αυτοματοποιημένα συστήματα όπου ο χώρος είναι περιορισμένος και η αξιοπιστία είναι κρίσιμη, η σειρά ADVUL είναι μια ιδανική λύση. Η στιβαρή κατασκευή του υποστηρίζει σταθερή απόδοση σε απαιτητικά περιβάλλοντα, καθιστώντας το κατάλληλο για μια ποικιλία βιομηχανικών εφαρμογών.
Προσφέροντας μια ευρεία επιλογή μεγεθών οπής που κυμαίνονται από 12mm έως 125mm, μαζί με μήκη διαδρομής που φτάνουν τα 400mm, αυτή η σειρά καλύπτει διάφορες απαιτήσεις φορτίου και χωρικούς περιορισμούς. Αυτή η ευελιξία του επιτρέπει να ανταποκρίνεται στις μοναδικές απαιτήσεις πολυάριθμων εργασιών αυτοματισμού.
Χαρακτηριστικά:
Άκαμπτος Σχεδιασμός κατά της Περιστροφής
Το προϊόν διαθέτει μια μοναδική δομή ράβδου οδηγού και ζεύξης κούφιου που αντιστέκεται αποτελεσματικά σε πλευρικά και έκκεντρα φορτία. Αυτός ο στιβαρός σχεδιασμός παρέχει εξαιρετική ακαμψία κίνησης και εξασφαλίζει επαναλαμβανόμενη ακρίβεια τοποθέτησης.
Εξαιρετικά Ενσωματωμένο & Συμπαγές
Σχεδιασμένο για εγκατάσταση εξοικονόμησης χώρου, αυτός ο συμπαγής σχεδιασμός είναι ιδανικός για χρήση σε περιορισμένους χώρους. Βοηθά στην μεγιστοποίηση της αποδοτικότητας του σχεδιασμού της μηχανής βελτιστοποιώντας τη χρήση του διαθέσιμου χώρου.
Εύκολη Εγκατάσταση & Ανίχνευση
Παρέχονται μια ποικιλία επιλογών αξεσουάρ τοποθέτησης για να επιτρέψουν την ευέλικτη προσαρμογή σε διαφορετικές ανάγκες εγκατάστασης. Επιπλέον, οι αυλακώσεις προφίλ στο σώμα του κυλίνδρου διευκολύνουν την απλή εγκατάσταση αισθητήρων εγγύτητας, όπως η σειρά SME, επιτρέποντας την ανίχνευση θέσης χωρίς επαφή για ομαλή και απρόσκοπτη ενσωμάτωση με συστήματα ελέγχου.
Αξιόπιστο & Ανθεκτικό
Κατασκευασμένο με βαρέλι από κράμα αλουμινίου ακριβείας, ράβδο εμβόλου από ανοξείδωτο χάλυβα υψηλού κράματος και τυπική ελαστομερή απορρόφηση κραδασμών και στα δύο άκρα, ο σχεδιασμός εγγυάται ομαλή και αθόρυβη λειτουργία, ενώ επεκτείνει σημαντικά τη διάρκεια ζωής του προϊόντος.
Ευρείες Συνθήκες Λειτουργίας
Κατάλληλο για ένα ευρύ φάσμα βιομηχανικών περιβαλλόντων, η συσκευή λειτουργεί αποτελεσματικά σε εύρος πίεσης από 1,5 έως 10 bar και μπορεί να αντέξει θερμοκρασίες περιβάλλοντος από -20°C έως +80°C.
Τεχνικές Παράμετροι:
| Θέση Τοποθέτησης |
Προαιρετικό |
| Σχεδιασμός |
Έμβολο, Ράβδος Εμβόλου |
| Τύπος Τοποθέτησης |
Είτε, Με Διάτρηση, Με Αξεσουάρ |
| Απορρόφηση Κραδασμών |
Ελαστικοί Δακτύλιοι/Πλάκες Απορρόφησης Κραδασμών Και Στα Δύο Άκρα |
| Θερμοκρασία Περιβάλλοντος |
-20 ... 80°C |
| Μέσο Λειτουργίας |
Φιλτραρισμένος Συμπιεσμένος Αέρας, Λιπασμένος Ή Μη Λιπασμένος |
- Διαδρομή15 mm
- Διάμετρος Εμβόλου12 mm
- Απορρόφηση ΚραδασμώνΕλαστικοί δακτύλιοι/πλάκες απορρόφησης κραδασμών και στα δύο άκρα
- Θέση τοποθέτησηςπροαιρετικό
- ΣχεδιασμόςΈμβολο Ράβδος εμβόλου
- Ανίχνευση θέσηςΜέσω διακόπτη εγγύτητας
- Σύμβολο00991737
- ΠαραλλαγέςΡάβδος εμβόλου στο ένα άκρο
- Προστασία από ροπή/οδηγόΡάβδος οδηγού με κούφιο
- Πίεση λειτουργίας0,15 MPa ... 1 MPa
- Πίεση λειτουργίας1,5 bar ... 10 bar
- Τρόπος λειτουργίαςΔιπλής ενέργειας
- Μέσο λειτουργίαςΣυμπιεσμένος αέρας κατά ISO 8573-1:2010 [7:4:4]
- Σημείωση σχετικά με το μέσο λειτουργίας και πιλότουΔυνατότητα λιπασμένης λειτουργίας (στην περίπτωση αυτή θα απαιτείται πάντα λιπασμένη λειτουργία)
- Κλάση αντοχής στη διάβρωση CRC2 - Μέτρια καταπόνηση διάβρωσης
- Συμμόρφωση LABS (PWIS)VDMA24364-B1/B2-L
- Θερμοκρασία περιβάλλοντος-20 °C ... 80 °C
- Ενέργεια πρόσκρουσης σε τελικές θέσεις0,07 J
- Θεωρητική δύναμη στα 0,6 MPa (6 bar, 87 psi), διαδρομή επιστροφής51 N
- Θεωρητική δύναμη στα 0,6 MPa (6 bar, 87 psi), διαδρομή προώθησης68 N
- Κινούμενη μάζα για διαδρομή 0 mm21 g
- Πρόσθετη κινούμενη μάζα ανά διαδρομή 10 mm4 g
- Βασικό βάρος για διαδρομή 0 mm100 g
- Πρόσθετο βάρος ανά διαδρομή 10 mm14 g
- Τύπος τοποθέτησηςΜε διάτρηση Με αξεσουάρ
- Πνευματική σύνδεσηM5
- Υλικό βιδών κολάρουΑνοξείδωτος χάλυβας υψηλού κράματος
- Υλικό κάλυψηςΚράμα αλουμινίου σφυρηλάτησης
- Υλικό δυναμικών στεγανοποιήσεωνNBR TPE-U(PU)
- Υλικό ράβδου εμβόλουΑνοξείδωτος χάλυβας υψηλού κράματος
- Υλικό βαρελιού κυλίνδρουΚράμα αλουμινίου σφυρηλάτησης
Εφαρμογές:
Η κατασκευή οχημάτων νέας ενέργειας βασίζεται εκτενώς σε μηχανισμούς ακριβούς τοποθέτησης και σύσφιξης. Αυτά είναι ζωτικής σημασίας σε διάφορα στάδια, όπως η συναρμολόγηση μονάδων μπαταριών, ο χειρισμός εξαρτημάτων, οι διαδικασίες συγκόλλησης και οι γραμμές βαφής, εξασφαλίζοντας αποτελεσματικότητα και ακρίβεια σε όλη την παραγωγή.
Στη βιομηχανία ημιαγωγών και ηλεκτρονικών, ο εξοπλισμός απαιτεί εξαιρετικά υψηλά πρότυπα καθαριότητας και ακρίβειας. Εφαρμογές όπως ο χειρισμός πλακιδίων, τα μηχανήματα δοκιμών και η συναρμολόγηση πλακέτας τυπωμένου κυκλώματος (PCB) επωφελούνται σε μεγάλο βαθμό από εξειδικευμένες λύσεις που έχουν σχεδιαστεί για να πληρούν αυτές τις αυστηρές απαιτήσεις.
Ο τομέας των μηχανημάτων τροφίμων και συσκευασίας απαιτεί αξιόπιστη ενεργοποίηση και κινήσεις ώθησης για την υποστήριξη λειτουργιών υψηλής ταχύτητας. Αυτές οι λειτουργίες είναι απαραίτητες σε μηχανήματα που είναι υπεύθυνα για την πλήρωση, τη συσκευασία και τη σφράγιση, βοηθώντας στη διατήρηση της παραγωγικότητας και της ακεραιότητας του προϊόντος.
Για γενικό βιομηχανικό αυτοματισμό, τα στιβαρά και αξιόπιστα εξαρτήματα κίνησης είναι ζωτικής σημασίας. Χρησιμοποιούνται συνήθως σε εργασίες όπως ο χειρισμός υλικών, η φόρτωση και εκφόρτωση εργαλειομηχανών και διάφορες δραστηριότητες σταθμών εργασίας συναρμολόγησης, συμβάλλοντας στον εξορθολογισμό των ροών εργασίας και στην αύξηση της λειτουργικής αξιοπιστίας.
