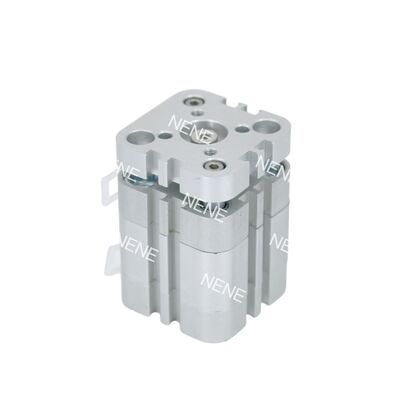

Φέστο ADVUL-12-5-P-A 156844 Συμπίεστος κύλινδρος 12mm Bored 5mm εγκεφαλικό με μαξιλάρισμα διπλή δράση

Περιγραφή του προϊόντος:

Η σειρά FESTO ADVUL είναι ένας συμπαγής αλλά υψηλής απόδοσης κυλίνδρος καθοδηγούμενης ράβδου σχεδιασμένος για να προσφέρει εξαιρετική ακρίβεια.και πλάκα σύνδεσης ζυγού σε ένα ενιαίο σχέδιοΗ ενσωμάτωση αυτή εξασφαλίζει υψηλής ακρίβειας και σταθερή γραμμική κίνηση κατά τη λειτουργία.

Η σειρά ADVUL έχει σχεδιαστεί ειδικά για αυτοματοποιημένα συστήματα όπου ο χώρος είναι περιορισμένος και η αξιοπιστία είναι κρίσιμη.Παρέχει μια ευπροσάρμοστη επιλογή μεγεθών τρύπησης, που κυμαίνονται από 12 mm έως 125 mm, γεγονός που επιτρέπει στους χρήστες να επιλέγουν το κατάλληλο μέγεθος με βάση τις ειδικές απαιτήσεις εφαρμογής τους.

Επιπλέον, με διαθέσιμα μήκη εγκοπής έως και 400 mm, η σειρά αυτή μπορεί να καλύψει μια ποικιλία χωρητικότητας φορτίου και χωρικών περιορισμών.και ακριβής έλεγχος κίνησης κάνει την σειρά FESTO ADVUL μια ιδανική επιλογή για πολλές αυτοματοποιημένες διαδικασίες.

Χαρακτηριστικά:

Το προϊόν αυτό διαθέτει μια μοναδική κατασκευή ράβδου καθοδήγησης και ζυγαριού ζεύξης που αντιστέκεται αποτελεσματικά σε πλευρικά και εκκεντρικά φορτία.επαναληπτή ακρίβεια θέσης κατά τη διάρκεια της λειτουργίας.

Η συμπαγή σχεδίαση είναι ιδανική για εφαρμογές σε περιορισμένους χώρους.Βοηθά στη βελτιστοποίηση της διάταξης του μηχανήματος και στη βελτίωση της συνολικής απόδοσης χωρίς να διακυβεύεται η απόδοση.

Παρέχεται μια ποικιλία εξαρτημάτων τοποθέτησης, επιτρέποντας ευέλικτες επιλογές εγκατάστασης προσαρμοσμένες σε διαφορετικές απαιτήσεις.οι αυλακώσεις προφίλ στο σώμα του κυλίνδρου διευκολύνουν την απλή τοποθέτηση των αισθητήρων εγγύτηταςΑυτό επιτρέπει την ανίχνευση θέσης χωρίς επαφή, εξασφαλίζοντας την ομαλή ενσωμάτωση με τα συστήματα ελέγχου.

Το προϊόν είναι κατασκευασμένο με βαρέλι από κράμα αλουμινίου υψηλής ακρίβειας και ράβδο έλξης από ανοξείδωτο χάλυβα, το οποίο περιλαμβάνει επίσης τυποποιημένο ελαστομερικό μαξιλάρισμα και στα δύο άκρα.Αυτά τα χαρακτηριστικά συμβάλλουν στην ομαλή και ήσυχη λειτουργία, ενώ βελτιώνει σημαντικά τη διάρκεια ζωής και την αξιοπιστία της μονάδας.

Σχεδιασμένο για να λειτουργεί αποτελεσματικά σε ένα ευρύ φάσμα περιβάλλοντων, το προϊόν αυτό υποστηρίζει μια τυπική πίεση λειτουργίας από 1,5 έως 10 bar.Μπορεί να λειτουργεί αξιόπιστα σε θερμοκρασία περιβάλλοντος από -20°C έως +80°C, καθιστώντας το κατάλληλο για τις περισσότερες βιομηχανικές εφαρμογές.

Τεχνικές παραμέτρους:

• Εγκεφαλικό5 χιλιοστά
• Διάμετρος του έμβολο12 χιλιοστά
• ΚουροδέματαΕλαστικά δαχτυλίδια/πλακέτες για την άμυνα και στα δύο άκρα
• Θέση τοποθέτησηςΠροαιρετικό
• ΣχεδιασμόςΣτρίβας Στρίβας
• Ανίχνευση θέσηςΜέσω διακόπτη εγγύτητας
• Σύμβολο00991737
• ΔιαφορέςΡάβδος έμβολος στο ένα άκρο
• Προστασία από ροπή/οδηγίαΣτραβός καθοδήγησης με ζυγό
• Πίεση λειτουργίας0.15 MPa... 1 MPa
• Πίεση λειτουργίας1.5 bar... 10 bar
• Τρόπος λειτουργίαςΔιπλή δράση
• Μέσο λειτουργίαςΣυμπυκνωμένος αέρας σύμφωνα με το πρότυπο ISO 8573-1:2010 [7:4Γεωργία
• Σημείωση σχετικά με το λειτουργικό και το πιλοτικό μέσοΕπιτρέπεται η λιπαρή λειτουργία (στην περίπτωση αυτή απαιτείται πάντα η λιπαρή λειτουργία)
• Τάξη αντοχής στη διάβρωση CRC2 - Μέτρια τάση διάβρωσης
• συμμόρφωση του LABS (PWIS)VDMA24364-B1/B2-L
• Θερμοκρασία περιβάλλοντος-20 °C... 80 °C
• Ενέργεια πρόσκρουσης σε τελικές θέσεις0.07 J
• Θεωρητική δύναμη σε 0,6 MPa (6 bar, 87 psi), στροφή επιστροφής51 Ν
• Θεωρητική δύναμη σε 0,6 MPa (6 bar, 87 psi), προχωρημένη κίνηση68 Ν
• Κινούμενη μάζα για ρεύμα 0 mm21 g
• Πρόσθετη κινούμενη μάζα ανά ρεύμα 10 mm4 g
• Βασικό βάρος για στροφή 0 mm100 g
• Πρόσθετο βάρος ανά ρεύμα 10 mm14 g
• Τύπος εγκατάστασηςΜε τρύπα με εξαρτήματα
• Πνευματική σύνδεσηΕπενδύσεις
• Στροφές για κολάρο από υλικόΧάλυβα από ανοξείδωτο χάλυβα
• Υλικό κάλυψηςΆλλες χημικές ενώσεις
• Δυναμικές σφραγίδες υλικώνΕπικαιροποιημένα προϊόντα
• Υλικό ράβδου έμβολοΧάλυβα από ανοξείδωτο χάλυβα
• Υλικό βαρέλι κυλίνδρουΆλλες χημικές ενώσεις

Εφαρμογές:

Υποστήριξη και υπηρεσίες:

Το προϊόν Piston Pneumatic Cylinder είναι σχεδιασμένο για αξιόπιστη και αποτελεσματική απόδοση σε διάφορες βιομηχανικές εφαρμογές.συντήρηση, και οδηγίες αντιμετώπισης προβλημάτων που παρέχονται στο εγχειρίδιο χρήσης.

Για την εγκατάσταση, βεβαιωθείτε ότι ο κύλινδρος είναι στερεώς τοποθετημένος και ευθυγραμμισμένος σωστά για να αποφεύγεται η αδικαιολόγητη φθορά και διαρροή.

Η τακτική συντήρηση περιλαμβάνει τον έλεγχο των διαρροών αέρα, τον έλεγχο των σφραγίδων και των ράβδων του έμβολο για ζημιές και τη λιπαντική των κινούμενων μερών, εφόσον είναι απαραίτητο.Αντικαταστήστε αμέσως όλα τα φθαρμένα ή κατεστραμμένα εξαρτήματα για να διατηρηθούν οι επιδόσεις και η ασφάλεια.

Εάν αντιμετωπίσετε προβλήματα όπως ασυνήθιστοι θόρυβοι, μειωμένη ταχύτητα ή απώλεια δύναμης κράτησης, ανατρέξτε στο τμήμα αντιμετώπισης προβλημάτων του εγχειριδίου.μόλυνση, ή μηχανική φθορά.

Παρέχουμε ολοκληρωμένη τεχνική υποστήριξη για να σας βοηθήσουμε στην εγκατάσταση, συντήρηση και αντιμετώπιση προβλημάτων.και ανταλλακτικά για να ελαχιστοποιήσετε τον χρόνο στάσης και να διασφαλίσετε ότι ο πνευματικός κύλινδρος σας λειτουργεί με μέγιστη απόδοση.

Για λεπτομερείς τεχνικές προδιαγραφές, προγράμματα συντήρησης και λειτουργικές συμβουλές, ανατρέξτε στην τεκμηρίωση του προϊόντος που παρέχεται με την αγορά σας.

Συσκευή και αποστολή:

Οι κυλίνδροι μας είναι προσεκτικά συσκευασμένοι για τη μέγιστη προστασία κατά τη μεταφορά.σκόνηΟι τυλιγμένοι κύλινδροι τοποθετούνται στη συνέχεια με ασφάλεια σε ανθεκτικά, ειδικά σχεδιασμένα χαρτόνια κουτιά που παρέχουν αμαξοστοιχία και υποστήριξη.

Για τις παραγγελίες χύδην, πολλές μονάδες συσκευάζονται σε ενισχυμένα κουτιά με πρόσθετη επένδυση μεταξύ κάθε κυλίνδρου για να αποφευχθεί οποιαδήποτε σύγκρουση ή κίνηση.Όλες οι συσκευασίες φέρουν σαφή ετικέτα με λεπτομέρειες για το προϊόν και οδηγίες χειρισμού για να διευκολύνεται η ομαλή επεξεργασία και παράδοση.

Χρησιμοποιούμε αξιόπιστους συνεργάτες ναυτιλίας για να διασφαλίσουμε την έγκαιρη και ασφαλή παράδοση των παραγγελιών σας.και προσφέρουμε διάφορες επιλογές αποστολής για να καλύψουμε τις συγκεκριμένες ανάγκες σας, συμπεριλαμβανομένων των υπηρεσιών ταχείας και τυποποιημένης παράδοσης.

Η διαδικασία συσκευασίας και αποστολής μας έχει σχεδιαστεί για να διατηρεί την ακεραιότητα του προϊόντος από τις εγκαταστάσεις μας μέχρι την πόρτα σας, εξασφαλίζοντας ότι θα λάβετε τους πνευματικούς κυλίνδρους σας σε τέλεια λειτουργική κατάσταση.
