Name: CY3B6-50 Στρίβας Πνευματικός κύλινδρος SMC Μαγνητικά συνδεδεμένος Χωρίς ράβδος 50mm
Brand: YW DKE TRADING COMPANY
SKU: Cy3b6-50
Availability: InStock

Αρχική Σελίδα Προϊόντα Πνευματικός κύλινδρος εμβόλων

CY3B6-50 Στρίβας Πνευματικός κύλινδρος SMC Μαγνητικά συνδεδεμένος Χωρίς ράβδος 50mm

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	SMC
Πιστοποίηση:	CE
Αριθμό μοντέλου:	Cy3b6-50

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1piece
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Χαρτοκιβώτιο /Όπως απαιτούν οι πελάτες
Χρόνος παράδοσης:	1-7 Εργάσιμες ημέρες μετά την πληρωμή
Όροι πληρωμής:	T/T, Western Union PayPal
Δυνατότητα προσφοράς:	5000 τεμάχια/1 μήνα

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Ρευστό:	Αέρας	Μέγιστη. πίεση λειτουργίας:	Μέγιστη. πίεση λειτουργίας
Ταχύτητα εμβόλων:	50 έως 500 mm/s	Θέρμανση περιβάλλοντος και υγρών:	-10 έως 60°C (χωρίς κατάψυξη)
Εφαρμογή:	Βιομηχανική αυτοματοποίηση	Βαρετό:	32 mm-320 mm
Τύπος μαξιλαριού:	Ρυθμίσιμος αποστάτης/απόστάτης από καουτσούκ	Υλικό:	Σύνθετα αλουμινίου
Μέγιστη πίεση:	1.5MPa	Τύπος στερέωσης:	Προσωρινή επιφάνεια/πίσω επιφάνεια
Επίπεδο προστασίας:	IP54/IP65	Σειρά ταχύτητας:	50-800 mm/s
εγκεφαλικό επεισόδιο:	50mm-500mm	Τετάρτη:	Δύναμη εκπομπής:
Επισημαίνω:	Πνευματικό κύλινδρο με έμβολο SMC , SMC Μαγνητικά συνδεδεμένος άκαμπτος κύλινδρος , Πνευματικός κύλινδρος με έμβολο 50 mm

SMC Μαγνητικά συνδεδεμένος αντηλιακός κυλίνδρος CY3B6-50

SMC Μαγνητικά συνδεδεμένος αντηλιακός κυλίνδρος CY3B6-50

Η SMC ράβδος χωρίς κύλινδρο έχει μαγνητικά συνδεδεμένη χρησιμοποιεί μαγνήτες βιομηχανικής αντοχής που βρίσκονται στο έμβολο και το εξωτερικό φορτηγό για να σχηματίσουν μια ενιαία μονάδα που θα ταξιδέψει όταν ενεργοποιηθεί με πίεση αέρα.Το βάρος του προϊόντος έχει μειωθεί με την επανασχεδίαση των σχημάτων του σώματος και της κάλυψης του κεφαλιού και τη χρήση μαγνητικής ζεύξης.

Προδιαγραφές

Ειδικότητα	Αξία
Εγκεφαλικό	50 χιλιοστά
Βαρετό	6 χιλιοστά
Σειρά κατασκευαστή	CY3B
Δράση	Διπλό.
Μέγιστη πίεση λειτουργίας	7 bar

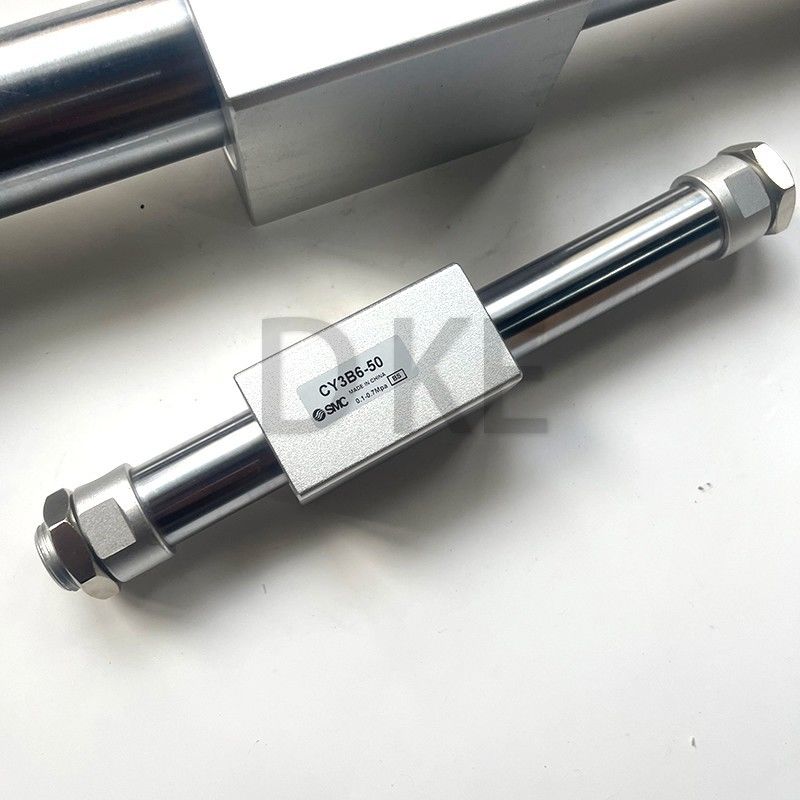

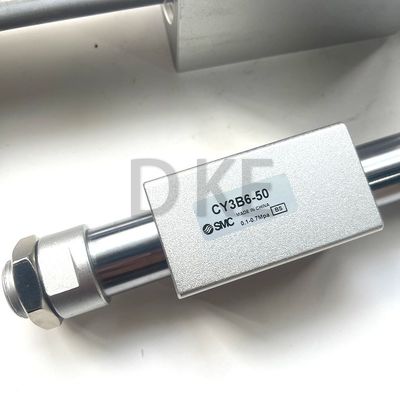

CY3B6-50 Στρίβας Πνευματικός κύλινδρος SMC Μαγνητικά συνδεδεμένος Χωρίς ράβδος 50mm 0

Βελτιωμένη λίπανση

Εγκαθίσταται ελαστικό για την υποστήριξη της κατακράτησης λιπαντικού στο έμβολο και για την εξασφάλιση ενός φιλμ λιπαντικού (μέγεθος τρύπας: ø15 έως ø63)

Σταθερή λειτουργία

Η επιμήκυνση του δαχτυλιδιού φθοράς στην πλευρά του σώματος κατά 30% το πολύ, συμβάλλει στην επίτευξη ομαλής κίνησης.

Οι προδιαγραφές, η δύναμη που ασκεί ο μαγνήτης και οι διαστάσεις τοποθέτησης είναι οι ίδιες με εκείνες του υπάρχοντος μοντέλου της σειράς CY3B.

Μέγιστο βάρος του ράβδου σύνδεσης στο σώμα

Η σειρά CY3B καθοδηγείται από έναν εξωτερικό άξονα (όπως ένας γραμμικός οδηγός) χωρίς να τοποθετείται απευθείας το φορτίο.βεβαιωθείτε ότι το βάρος του δεν θα υπερβαίνει την τιμή του πίνακα στα δεξιά. (Για τις μεθόδους σύνδεσης, ανατρέξτε στο εγχειρίδιο λειτουργίας.)

Μέγιστο βάρος στηρίγματος σύνδεσης

Σχήμα	Μέγιστο βάρος στηρίγματος σύνδεσης (Wemax) [kg]
CY3B6	0.2
CY3B6	0.4
CY3B15	1
CY3B20	1.1
CY3B25	1.2
CY3B32	1.5
CY3B40	2
CY3B50	2.5
CY3B63	3

Ψηλή λειτουργία

Συνιστάται το φορτίο να καθοδηγείται από ρουλεμάνιο τύπου σφαίρας (γραμμικό ρουλεμάνιο κλπ.).που μπορεί να προκαλέσει δυσλειτουργίεςΌταν ο κύλινδρος είναι τοποθετημένος κατακόρυφα ή σε γωνία, βεβαιωθείτε ότι χρησιμοποιείτε εξωτερικό πώμα κλπ. για την τοποθέτηση.καθώς ο συρότης μπορεί να κινηθεί προς τα κάτω προς το τέλος της στροφής λόγω του βάρους του ή της μάζας του εργαστηρίου, χρησιμοποιεί εξωτερικό πώμα κ.λπ., για τοποθέτηση εάν απαιτείται ακριβής τοποθέτηση.

Βαρετό μέγεθος [μμ]	Σχήμα	Επιτρεπόμενο μάζα φορτίου (Wv) [kg]	Μαξ. λειτουργία πίεση (Pv) [MPa]
6	CY3B6	1	0.55
10	CY3B10	2.7	0.55
15	CY3B15	7	0.65
20	CY3B20	11	0.65
25	CY3B25	18.5	0.65
32	CY3B32	30	0.65
40	CY3B40	47	0.65
50	CY3B50	75	0.65
63	CY3B63	115	0.65
