Πίεση 0-1mpa Θερμοκρασία-5~150°C SS316

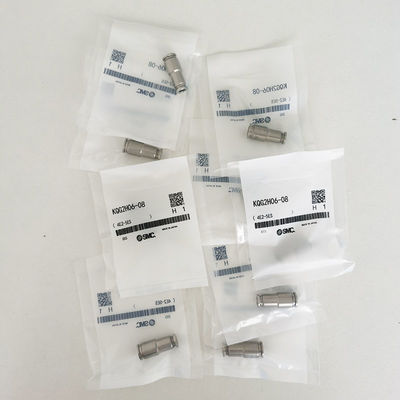

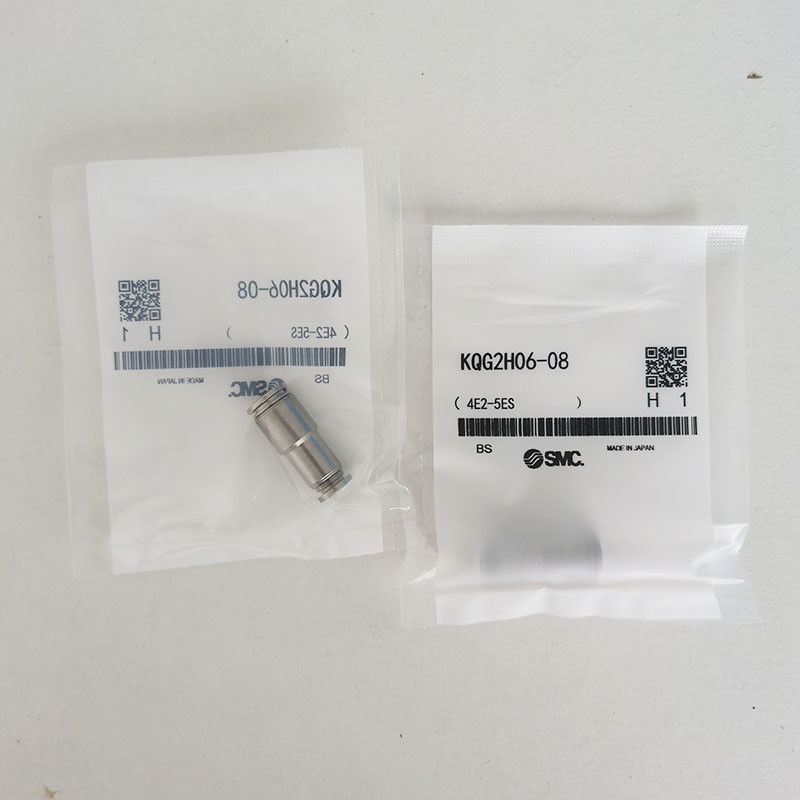

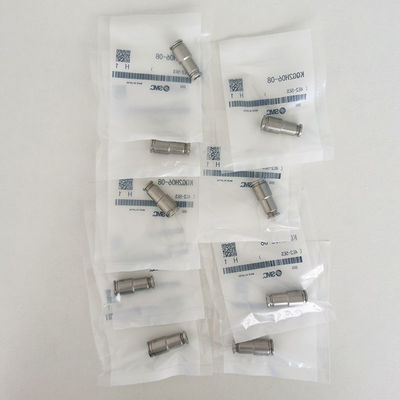

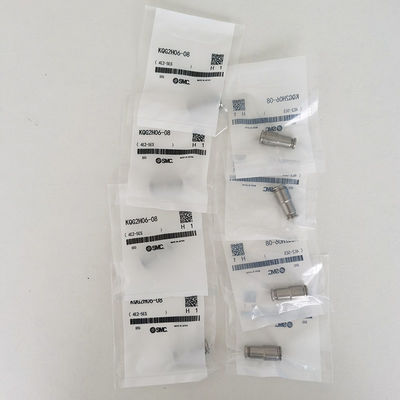

Εφοδιασμοί SMC KQG2H06-08 Πίεση 0-1mpa Θέρμανση-5~150°C SS316
Περιγραφή του προϊόντος:
Η σειρά ανοξείδωτου χάλυβα KQG2 της SMC
Η σειρά από ανοξείδωτο χάλυβα KQG2 της SMC παρέχει στους μηχανικούς μια επιλογή από υψηλής απόδοσης, ελαφρύ, συμπαγές σπρώξιμο σε εξαρτήματα για όταν η αντοχή στη διάβρωση, τα χημικά και τις υψηλές θερμοκρασίες είναι ζωτικής σημασίας.30% μικρότερη και 62% ελαφρύτερη από την υπάρχουσα σειρά KQG και διαθέσιμη σε διαμέτρους σωλήνων από 3,2 έως 16 mm.
Τεχνουργήματα με νήματα, σωλήνες προς σωλήνες και προσαρμοστές
Η κατηγορία αυτή περιλαμβάνει τόσο συστατικά με νήματα, σωλήνα σε σωλήνα όσο και προσαρμογείς για να ταιριάζουν σε μια ποικιλία εφαρμογών.
KQG2 SUS316 Συσκευές από ανοξείδωτο χάλυβα
Τα εξαρτήματα της σειράς KQG2 κατασκευάζονται από το υψηλότερο επίπεδο SUS316 ανοξείδωτου χάλυβα, καθιστώντας τα απίστευτα ανθεκτικά στη διάβρωση ακόμη και στα πιο σκληρά περιβάλλοντα.
Υψηλή απόδοση ικανότητας
Η σειρά συσσωρευτών από ανοξείδωτο χάλυβα SMC KQG2 είναι ικανή να λειτουργεί σε εύρος πιέσεων (-100kPa έως 1MPa) και θερμοκρασιών (-5°C έως +150°C),που τους καθιστούν κατάλληλους για χρήση με συμπιεσμένο αέρα, ατμό και νερό.
Χαρακτηριστικά:
Το προϊόν αυτό είναι συμπαγές και ελαφρύ, περίπου 30% μικρότερο από τον προκάτοχό του, KQGL06-01S, και περίπου 62% ελαφρύτερο.σφραγισμένο με ειδικό FKM και είναι κατάλληλο με υλικά σωλήνων όπως TEP, PFA, Nylon, μαλακό nylon, πολυουρεθάνιο και πολυολεφίνη.
Εφαρμόσιμες σωλήνες:
| Εφαρμόσιμες σωλήνες |
Εφαρμόσιμες σωλήνες |
FEP, PFA, Νάιλον, μαλακό νάιλονΣημείωση1), Πολυουρεθάνιο, Πολυολεφίνη |
| Σωλήνες 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Προδιαγραφές |
ΥγράΣημείωση3) Επενδύσεις |
Αέρας, νερό, ατμός Σημείωση2)
|
| Περιοχή λειτουργικής πίεσης |
-100 kPa έως 1 MPaΣημείωση4) |
| Πίεση απόδειξης |
30,0 MPa |
| Θέρμανση περιβάλλοντος και υγρούΣημείωση5) Επενδύσεις |
- 5 έως 150°C (χωρίς κατάψυξη)Σημείωση4) |
| Λιπαντικό |
Προδιαγραφή χωρίς λιπαρά |
| Σφραγίδα στα νήματα |
Με σφραγιστικό |
Θερμοκρασία
Κατάσταση τοποθέτησης
το εσωτερικό μανίκι |
Σωλήνες |
Θερμοκρασία |
| Σωλήνες FEP/Σειρά TH |
80 °C και άνω |
| Υπερ-σωλήνες PFA/Σειρά TL |
120°C και άνω |
| |
|
Σημείωση 1) Για τους μαλακούς σωλήνες από νάιλον, δεν μπορεί να χρησιμοποιηθεί νερό.
Σημείωση 2) Συμβουλευτείτε το SMC για το εφαρμοστέο σωλήνα ξεχωριστά.
Σημείωση 3) Να αποφεύγεται η χρήση σε συσκευή που διατηρεί κενό, όπως ένας δοκιμαστής διαρροής, δεδομένου ότι υπάρχει διαρροή.
Σημείωση 4) Ελέγξτε το εύρος πίεσης λειτουργίας και το εύρος θερμοκρασίας λειτουργίας του σωλήνα.
Σημείωση 5) Συνιστάται να χρησιμοποιείτε το εσωτερικό μανίκι υπό τις ακόλουθες συνθήκες (εκτόςØ3.2):
● Όταν χρησιμοποιείται σε υψηλή θερμοκρασία.
● Όταν χρησιμοποιείται σε υψηλή θερμοκρασία.
| Διαφορετική ευθεία διαμέτρου: KQG2H |
Εφαρμόζεται
Υπερβολική δόση σωλήνων
(μμ) |
Σχήμα |
Σημείωση1)
ØΔ |
Α |
Επενδύσεις |
M2 |
Σημείωση2)
Αποτελεσματική
Περιοχή (mm2) |
Βάρος |
| Α |
β |
| - Τρία.2 |
ø4 |
KQG2H23-04 |
9 |
25.6 |
12 |
12.6 |
3.4 |
6.5 |
| ø4 |
ø6 |
KQG2H04-06 |
12 |
27.2 |
12.6 |
13.6 |
5.6 |
11.6 |
| ø6 |
ø8 |
KQG2H06-08 |
14 |
30.7 |
13.6 |
16.1 |
13.1 |
16.3 |
| ø8 |
ø10 |
KQG2H08-10 |
17 |
34.1 |
16.1 |
17 |
26.1 |
26 |
| ø10 |
ø12 |
KQG2H10-12 |
19 |
36.6 |
17 |
18.6 |
41.5 |
33.3 |
| ø12 |
ø16 |
KQG2H12-16 |
24.6 |
40.4 |
18.6 |
20.8 |
58.3 |
54.7 |
