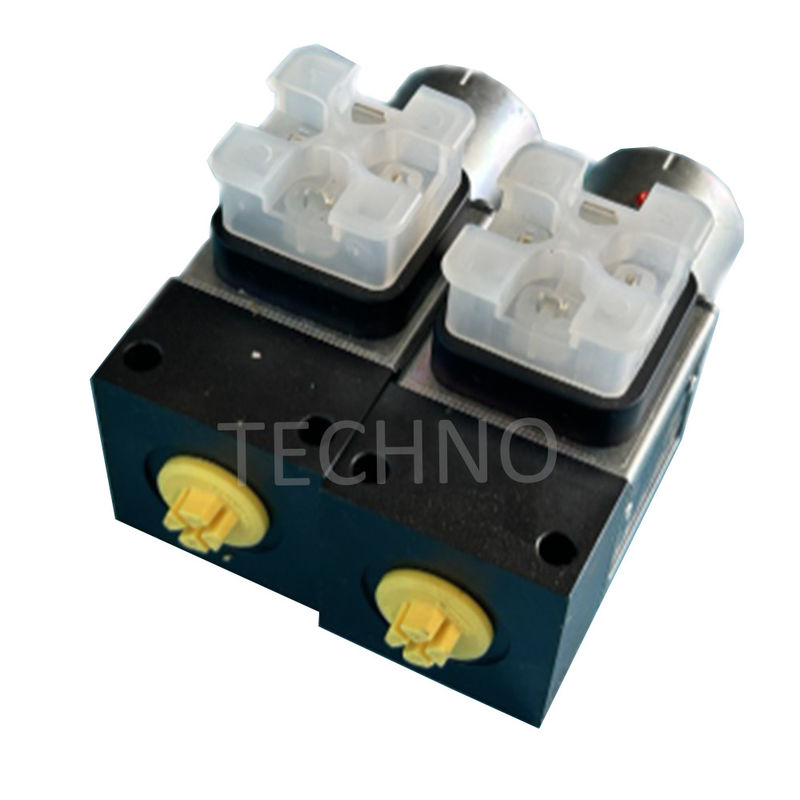

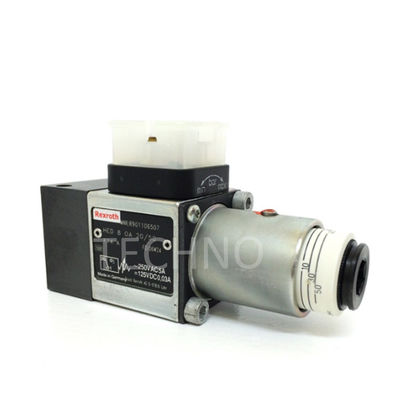

Έλεγχος αποδοτικής ροής από την Rexroth HED8OH-2X/200 με υδραυλική βαλβίδα ελέγχου
Ο υδροηλεκτρικός διακόπτης πίεσης τύπου HED 8 είναι ένας διακόπτης πίεσης τύπου έμβολο.Όταν η πίεση που πρέπει να παρακολουθείται είναι χαμηλότερη από την καθορισμένη πίεσηΗ πίεση που πρέπει να παρακολουθείται εφαρμόζεται μέσω του ακροφύλλου στο έμβολο,ενώ το έμβολο υποστηρίζεται από την πλάκα του ελαστικού και ενεργεί ενάντια στην συνεχώς ρυθμιζόμενη δύναμη του ελαστικού συμπίεσης.
Η πλάκα του ελαστικού μεταδίδει την κίνηση του έμβολο στον μικροδιακόπτη και απελευθερώνει τον τελευταίο όταν επιτυγχάνεται η ρυθμισμένη πίεση.ανάλογα με τη διάταξη του κυκλώματοςΕπίσης, η μηχανική θετική διακόπτη της πλακέτας του ελαστικού εξυπηρετεί δύο σκοπούς: προστατεύει τον μικροδιακόπτη σε περιπτώσεις ξαφνικής πτώσης της πίεσης από βλάβη,και αποτρέπει την στερεή συμπίεση του ελαστικού συμπίεσης όταν υπάρχει υπερπίεση.
Σημείωση: Για να αυξηθεί η διάρκεια ζωής του, ο διακόπτης πίεσης πρέπει να τοποθετείται με χαμηλές δονήσεις και να προστατεύεται από τις υδραυλικές υπερχείλιες πίεσης.
Χαρακτηριστικά:
Το προϊόν αυτό είναι ιδανικό για την τοποθέτηση υποπίνακας και την εγκατάσταση αγωγών.Είναι αναπτύξιμο σύμφωνα με το ISO 16873 όσον αφορά τη σύνδεση φλάντζαςΥπάρχουν 5 βαθμίδες πίεσης για επιλογή και 4 τύποι ρύθμισης:
- Σπινδύλα με/χωρίς προστατευτικό καπάκι
- Σπινδύλα με κλίμακα, με/χωρίς προστατευτικό κάλυμμα
- Κουμπί περιστροφής με κλίμακα
- Κλειδωτό περιστρεφόμενο μανίκι με κλίμακα
Η ηλεκτρική σύνδεση είναι διαθέσιμη με μεγάλο κυβικό σύνδεσμο και σύνδεσμο M12 x 1.Διαθέτει επίσης μικροδιακόπτη με λειτουργία επαφής NC/NO και ελεύθερη από δυναμικό μετάβαση ρεύματος από 1 mA σε 2 AΤέλος, η συσκευή έχει επίσης έγκριση UL για περιοχές πίεσης έως 350 bar.
Τεχνικές παραμέτρους:
| Τεχνικά δεδομένα |
| Ηλεκτρική σύνδεση / σύνδεσμος ζευγαρώματος |
Κ14 |
EN 175301-803, 3-πόλος + PE |
| Κ35 |
IEC 61076-2-101, M12 x 1, κωδικοποίηση A, 4-πόλος |
| Τάξη προστασίας σύμφωνα με το πρότυπο EN 60529 |
Κ14 |
IP 65 με τοποθετημένο και κλειδωμένο σύνδεσμο ζευγαρώματος |
| Κ35 |
IP 67 με τοποθετημένο και κλειδωμένο σύνδεσμο ζευγαρώματος |
| Μέγιστη συχνότητα εναλλαγής |
1/h |
7200 |
| Ακρίβεια διακόπτη (ακρίβεια επανάληψης) |
< ± 1 % της ρυθμιζόμενης πίεσης |
| Εναλλακτικά |
Σύμφωνα με το VDE 0630-1/DIN EN 61058-1 |
| Αντίσταση μετάβασης |
mΩ |
< 50 |
| Συντονισμός της μόνωσης |
Κατηγορία υπερτάσεων 3 |
| Καθαρισμός |
Βαθμός μόλυνσης 3 |
| Χρόνος αναπήδησης |
Ενεργοποίηση |
< 5 |
| |
ΑΠΕ/μ |
< 5 |
| Ελάχιστο ρεύμα |
mA |
1.0 με 24 V συνεχούς ρεύματος |
| Μέγιστο ρεύμα |
Α |
0.5 με 50 V DC, επαγωγικό
0.2 με 125 V DC, επαγωγική
0.1 με 250 V συνεχές ρεύμα, επαγωγικό
2.0 με 250 V AC |
Εφαρμογές:
Στον τομέα της παραγωγής πετρελαίου και χημικών προϊόντων, οι αναμεταδιδαστές πίεσης μπορούν να παρακολουθούν τις αλλαγές πίεσης σε δοχεία και αγωγούς, να ενεργοποιούν εγκαίρως συσκευές συναγερμού ή αυτόματες βαλβίδες ελέγχου,και να εξασφαλίσει την ασφάλεια και τη σταθερότητα της διαδικασίας παραγωγήςΣτην φαρμακευτική βιομηχανία, οι αναμεταδιδαστές πίεσης είναι υπεύθυνοι για την παρακολούθηση της πίεσης του φαρμακευτικού εξοπλισμού σε πραγματικό χρόνο.μπορεί να λάβει γρήγορα τα αντίστοιχα μέτραΓια να αποφευχθεί η βλάβη του εξοπλισμού και να εξασφαλιστεί η ποιότητα των φαρμάκων.Τα ρελέ πίεσης μπορούν επίσης να παρακολουθούν την κατάσταση πίεσης του εξοπλισμού παραγωγής, διασφαλίζοντας ότι τα προϊόντα παράγονται και συσκευάζονται υπό κατάλληλες συνθήκες πίεσης, βελτιώνοντας έτσι την αποδοτικότητα της παραγωγής και την ποιότητα των προϊόντων.
Υποστήριξη και υπηρεσίες:
Τεχνική υποστήριξη και εξυπηρέτηση υδραυλικών βαλβίδων ελέγχου
Στην εταιρεία ABC, είμαστε υπερήφανοι για την ποιότητα των υδραυλικών βαλβίδων ελέγχου μας και παρέχουμε τεχνική υποστήριξη και εξυπηρέτηση για να διασφαλίσουμε ότι το προϊόν σας λειτουργεί με τον βέλτιστο τρόπο.Οι τεχνικοί μας εμπειρογνώμονες έχουν εμπειρία στην εγκατάσταση, συντήρηση και επισκευή υδραυλικών βαλβίδων ελέγχου και μπορεί να παρέχει τις ακόλουθες υπηρεσίες:
- Ανάλυση προβλημάτων και διάγνωση
- Εγκατάσταση και εγκατάσταση
- Επισκευές και αντικαταστάσεις
- Βελτιστοποίηση και αναβάθμιση συστημάτων
- Προληπτική συντήρηση
Για περισσότερες πληροφορίες σχετικά με την τεχνική υποστήριξη και την εξυπηρέτηση υδραυλικών βαλβίδων ελέγχου, επικοινωνήστε μαζί μας στο info@ABCCompany.com ή καλέστε μας στο (888) 555-5555.
Συσκευή και αποστολή:
Συσκευή και αποστολή υδραυλικής βαλβίδας ελέγχου
Η υδραυλική βαλβίδα ελέγχου συσκευάζεται σε κιβώτια ή κιβώτια και αποστέλλεται στον πελάτη σύμφωνα με τις απαιτήσεις του πελάτη.ανάλογα με το μέγεθος και το βάρος του προϊόντοςΗ συσκευασία έχει σχεδιαστεί για να διατηρεί τα προϊόντα ασφαλή κατά τη διάρκεια της μεταφοράς και να τα προστατεύει από τυχόν πιθανές ζημιές.
Η υδραυλική βαλβίδα ελέγχου αποστέλλεται χρησιμοποιώντας μια ποικιλία μεθόδων αποστολής, συμπεριλαμβανομένων της γης, του αέρα και της θάλασσας.και το κόστος αποστολής υπολογίζεται με βάση το βάρος και το μέγεθος του προϊόντος και τον προορισμό.
Γενικά ερωτήματα:
Ε: Ποιο είναι το εμπορικό σήμα της υδραυλικής βαλβίδας ελέγχου Rexroth;
Α1: Ρεξρόθ.
Ε2: Ποιος είναι ο αριθμός μοντέλου της υδραυλικής βαλβίδας ελέγχου Rexroth;
Α2: HED8OH-2X/50.
Ε3: Πού βρίσκεται ο τόπος προέλευσης της υδραυλικής βαλβίδας ελέγχου Rexroth;
Α3: Κίνα.
Ε4: Ποια είναι η πιστοποίηση της υδραυλικής βαλβίδας ελέγχου Rexroth;
Α4: CE.
Ε5: Ποια είναι η ελάχιστη ποσότητα παραγγελίας της υδραυλικής βαλβίδας ελέγχου Rexroth;
Α5: 1.
