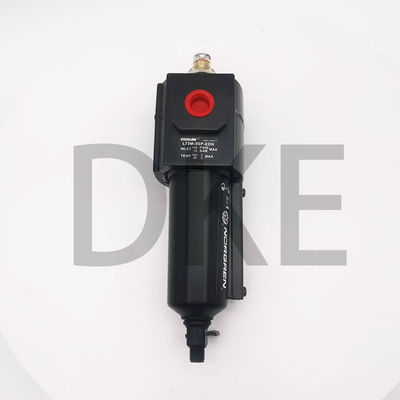

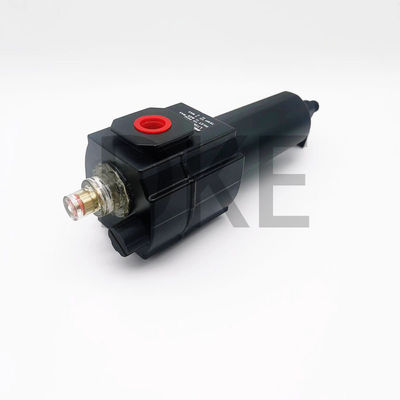

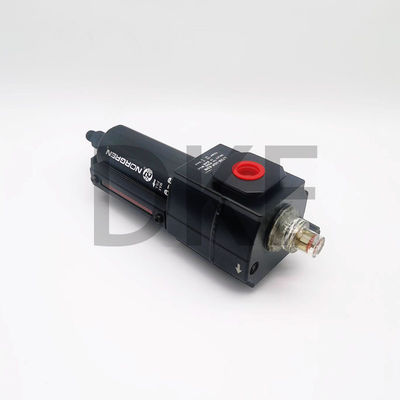

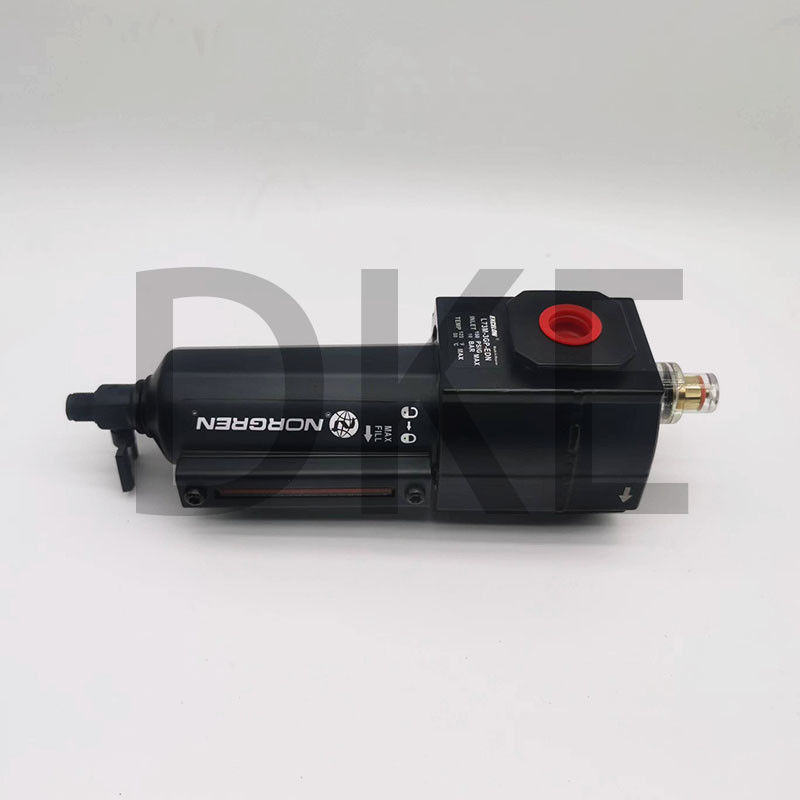

Πλαστικό μπολ κλειστό Excelon μικρομίχλη λιπαντικό L72-74

Λιπαντικό μικρής ομίχλης Excelon, L72-74, πλαστικό μπολ κλειστό

Εγκατάσταση

1Κλείστε την πίεση του αέρα.

● κατακόρυφα (κατσαρόλα προς τα κάτω),

● με ροή αέρα προς την κατεύθυνση του βέλους στο σώμα,

● Πάνω από τους ρυθμιστές, τους λιπαντές και τις βαλβίδες κύκλου,

● όσο το δυνατόν πιο κοντά στην παροχή αέρα όταν χρησιμοποιείται ως φίλτρο κύριας γραμμής,

● όσο το δυνατόν πιο κοντά στην συσκευή που υπόκειται σε συντήρηση όταν χρησιμοποιείται ως τελικό φίλτρο.

2. Συνδέστε τις σωλήνες με τις κατάλληλες πύλες χρησιμοποιώντας σφραγιστικό νήματος σωλήνων μόνο σε αρσενικά νήματα. Μην επιτρέπετε στο σφραγιστικό να εισέλθει στο εσωτερικό της μονάδας.

3. Ελαστικός σωλήνας με ελάχιστο ID 3 mm (0,125") μπορεί να συνδεθεί με την αυτόματη αποστράγγιση.

4. Σπρώξτε το μπολ, ή το μπολ με προστασία, στο σώμα και περιστρέψτε πλήρως με το ρολόι των ρολογιών πριν από την πίεση.

5. εγκαταστήσει φίλτρο Norgren γενικής χρήσης με στοιχείο 5 μm ανωτέρω του φίλτρου απομάκρυνσης ελαίου για να επιτευχθεί η μέγιστη διάρκεια ζωής του στοιχείου.

Υπηρεσία

1. Ανοίξτε την χειροκίνητη αποχέτευση για να εκτοξεύσετε συσσωρευμένα υγρά. Κρατήστε τα υγρά κάτω από το στοιχείο (51, 53).

2. Αντικαταστήστε το στοιχείο φίλτρου όταν η πτώση πίεσης σε ολόκληρο το στοιχείο υπερβαίνει τα 0,7 bar (10 psig).Ο δείκτης μηχανικής συντήρησης εμφανίζει περίπου πλήρες κόκκινο και ο προαιρετικός δείκτης ηλεκτρικής συντήρησης παρέχει ηλεκτρική έξοδο όταν η πτώση πίεσης σε ολόκληρο το στοιχείο φτάνει το 0,7 bar (10 psig).ΔΕΣΑΣΜΕΛΑΣΗ

1Το φίλτρο μπορεί να αποσυναρμολογηθεί χωρίς να αφαιρεθεί από τη γραμμή αερίου.

2Κλείστε την πίεση εισόδου, μειώστε την πίεση στις γραμμές εισόδου και εξόδου στο μηδέν.

3. Αφαιρέστε το μπολ - σπρώξτε στο σώμα και γυρίστε κατά την αντίστροφη κατεύθυνση του ρολογιού.

4. Να αποσυναρμολογείται γενικά σύμφωνα με τους αριθμούς των αντικειμένων που αναφέρονται στην εικόνα της έκρηξης.Απομακρύνετε και αντικαθιστάτε μόνο αν έχουν βλάβη.

Καθαρισμός

1. Το στοιχείο (51, 53) δεν μπορεί να καθαριστεί. Καθαρίστε το πλαστικό μπολ (25, 42) και τον φακό (3, 36, 47) μόνο με ζεστό νερό. Μην βυθίσετε τον δείκτη ηλεκτρικής υπηρεσίας (8) στο νερό. Καθαρίστε τον δείκτη (8) με στεγνό,καθαρό ύφασμα- Καθαρίστε τα άλλα μέρη με ζεστό νερό και σαπούνι.

2- Ξεπλύνετε και στεγνώστε τα μέρη.

3. Ελέγξτε τα εξαρτήματα. Αντικαταστήστε τα που βρέθηκαν κατεστραμμένα. Αντικαταστήστε το πλαστικό μπολ με ένα μεταλλικό μπολ αν το πλαστικό μπολ δείχνει σημάδια ρωγμών ή θολών.

Συνεδρίαση

1. Λιπαντικά O-ring, το τμήμα του σωλήνα χειροκίνητης αποστράγγισης (18, 28) που έρχεται σε επαφή με το μπολ και η τρύπα στο σωλήνα χειροκίνητης αποστράγγισης που χωρίζει το στέλεχος της βαλβίδας αποστράγγισης (19, 29) με λιπαρό O-ring.

2. Εγκαταστήστε το φίλτρο όπως φαίνεται στην έκρηξη θέα.

3. Τα βέλη στον δείκτη (3, 10) και το σώμα (6, 7) πρέπει να δείχνουν στην ίδια κατεύθυνση.

Τα παραπάνω μοντέλα περιλαμβάνουν νήματα PTF, χειροκίνητη αποχέτευση και μεταλλικό μπολ με πλαστικό δείκτη επιπέδου υγρού.

* Τα μοντέλα που παρατίθενται στον πίνακα παραγγελίας δεν πρέπει να βρίσκονται κατωτέρω των βαλβίδων ελέγχου κατεύθυνσης με συχνή κυκλική κίνηση.

** Τυπική ροή με πίεση εισόδου 90 psig (6,3 bar) και πτώση πίεσης 7 psig (0,5 bar).

†(74) Λιπαντικά με μεταλλικό μπολ 1 λίτρα: Προσθέστε 2,01 λίβρες (0,91 kg).
