Επικαιροποιημένα συστήματα
SS316 0-1mpa Βιομηχανία αυτοματισμού
Περιγραφή του προϊόντος:

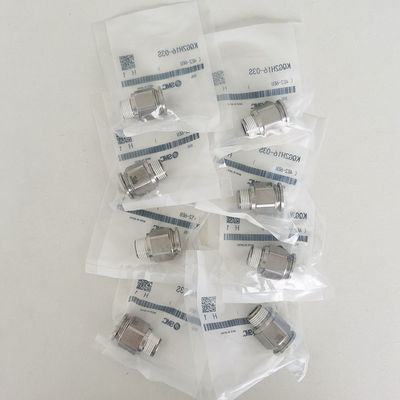

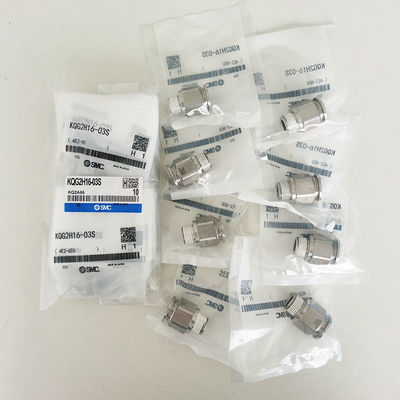

Αριθμός μέρους: KQG2H06-03S
Μονάδα SMC One-Touch.
Χαρακτηριστικά
· Συμπίεση με μικρότερο βάρος.
· Χωρίς λιπαρά.
· Μπορεί να χρησιμοποιηθεί με ατμό.
· Μεταλλικό μέρος: SUS316, Μέρος σφραγίδας: ειδικό FKM.
· Θερμοκρασία υγρού λειτουργίας: -5 έως +150°C
· Συμμορφώνεται με τον νόμο για την υγιεινή των τροφίμων της Ιαπωνίας.
Εφαρμογές
· Χρησιμοποιείται για σωλήνες σε μία κατεύθυνση από θηλυκό νήμα.
| Τύπος |
Μία-αγγίξη / βίδα |
Τύπος προσαρμογής |
Κατεύθυνση τοποθέτησης βίδας |
| Μέγεθος σωλήνα 1 ((φ) |
6 |
Υλικό σώματος |
316 Ατσάλι ατσάλι |
| Εφαρμογή |
Τυπικό/Μίνι |
Υλικό τμήματος νήματος |
316 Ατσάλι ατσάλι |
| Συσκευή, υλικό του δαχτυλιδιού |
Φθοριούχο καουτσούκ. |
Συμβατό υγρό |
Νερό / αέρας |
| Τύπος σύνδεσης |
R |
Στροφή σύνδεσης |
3/8 |
| Αριθμός σωλήνων σύνδεσης (τμήμα) |
1 |
- |
- |
Εφαρμόσιμες σωλήνες:
| Εφαρμόσιμες σωλήνες |
Εφαρμόσιμες σωλήνες |
FEP, PFA, Νάιλον, μαλακό νάιλονΣημείωση1), Πολυουρεθάνιο, Πολυολεφίνη |
| Σωλήνες 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Προδιαγραφές |
ΥγράΣημείωση3) Επενδύσεις |
Αέρας, νερό, ατμός Σημείωση2)
|
| Περιοχή λειτουργικής πίεσης |
-100 kPa έως 1 MPaΣημείωση4) |
| Πίεση απόδειξης |
30,0 MPa |
| Θέρμανση περιβάλλοντος και υγρούΣημείωση5) Επενδύσεις |
- 5 έως 150°C (χωρίς κατάψυξη)Σημείωση4) |
| Λιπαντικό |
Προδιαγραφή χωρίς λιπαρά |
| Σφραγίδα στα νήματα |
Με σφραγιστικό |
Θερμοκρασία
Κατάσταση τοποθέτησης
το εσωτερικό μανίκι |
Σωλήνες |
Θερμοκρασία |
| Σωλήνες FEP/Σειρά TH |
80 °C και άνω |
| Υπερ-σωλήνες PFA/Σειρά TL |
120°C και άνω |
| |
|
|
Άντρας σύνδεσμος: KQG2H
|
Εφαρμόζεται
Υπερβολική δόση σωλήνων
(μμ) |
Σύνδεση
νήμα
R, M |
Σχήμα |
H
(Δύση
σε επίπεδο) |
Σημείωση 1)
ØΔ |
Α |
Α* |
Μ |
Σημείωση 2)
Αποτελεσματική
Περιοχή (mm2) |
Βάρος |
| - Τρία.2 |
M5 x 0.8 |
KQG2H23-M5 |
8 |
8 |
16.5 |
13.5 |
12 |
3 |
3.3 |
| 1/8 |
ΚΑΚΓ2Η23-01Σ |
10 |
15.4 |
12.3 |
3.4 |
5.7 |
| 1/4 |
KQG2H23-02S |
14 |
21 |
16.3 |
16.9 |
| ø4 |
M5 x 0.8 |
KQG2H04-M5 |
10 |
8.7 |
17.1 |
14.1 |
12.6 |
4 |
5 |
| 1/8 |
KQG2H04-01S |
15.3 |
12.2 |
5.6 |
4.7 |
| 1/4 |
KQG2H04-02S |
14 |
20.9 |
16.2 |
15.8 |
| ø6 |
M5 x 0.8 |
KQG2H06-M5 |
12 |
11.1 |
19.1 |
16.1 |
13.6 |
4 |
7.7 |
| 1/8 |
KQG2H06-01S |
18.1 |
15 |
13.1 |
7 |
| 1/4 |
KQG2H06-02S |
14 |
20.8 |
16.1 |
14.5 |
| 3/8 |
KQG2H06-03S |
17 |
23 |
17.9 |
27.3 |
| ø8 |
1/8 |
ΚΑΚΓ2Η08-01Σ |
14 |
13.4 |
24.5 |
21.4 |
16.1 |
26.1 |
12.8 |
| 1/4 |
KQG2H08-02S |
22.3 |
17.6 |
12.9 |
| 3/8 |
ΚΑΠ2H08-03S |
17 |
23.7 |
18.6 |
24.7 |
| ø10 |
1/8 |
KQG2H10-01S |
17 |
16.4 |
25.5 |
22.4 |
17 |
26.1 |
18.9 |
| 1/4 |
KQG2H10-02S |
27.9 |
23.2 |
41.5 |
21.6 |
| 3/8 |
KQG2H10-03S |
23 |
17.9 |
20.6 |
| 1/2 |
KQG2H10-04S |
22 |
28.6 |
22.2 |
51.1 |
| ø12 |
1/4 |
KQG2H12-02S |
19 |
18.5 |
30.5 |
25.8 |
18.6 |
58.3 |
27.4 |
| 3/8 |
KQG2H12-03S |
24.7 |
19.6 |
20.5 |
| 1/2 |
KQG2H12-04S |
22 |
28.7 |
22.3 |
44.6 |
| ø16 |
3/8 |
KQG2H16-03S |
24.6 |
33.6 |
28.5 |
20.8 |
81 |
46 |
| 1/2 |
KQG2H16-04S |
24 |
29.5 |
23.1 |
113 |
37.4 |
Σημείωση 1)Για τους μαλακούς σωλήνες από νάιλον, δεν μπορεί να χρησιμοποιηθεί νερό.
Σημείωση 2)Συζητήστε με την SMC σχετικά με το εφαρμοστέο σωλήνα ξεχωριστά.
Σημείωση 3)Να αποφεύγεται η χρήση σε συσκευή που κρατά το κενό, όπως ένας δοκιμαστής διαρροής, καθώς υπάρχει διαρροή.
Σημείωση 4) Ελέγξτε το εύρος πίεσης λειτουργίας και το εύρος θερμοκρασίας λειτουργίας του σωλήνα.
Σημείωση 5)Συνιστάται να χρησιμοποιείτε το εσωτερικό μανίκι στις ακόλουθες περιπτώσεις (εκτόςØ3.2):
● Όταν χρησιμοποιείται σε υψηλή θερμοκρασία.
● Όταν χρησιμοποιείται σε υψηλή θερμοκρασία.
