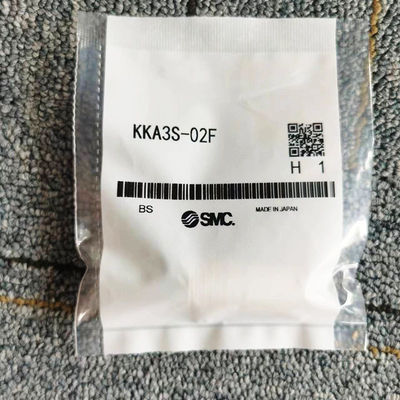

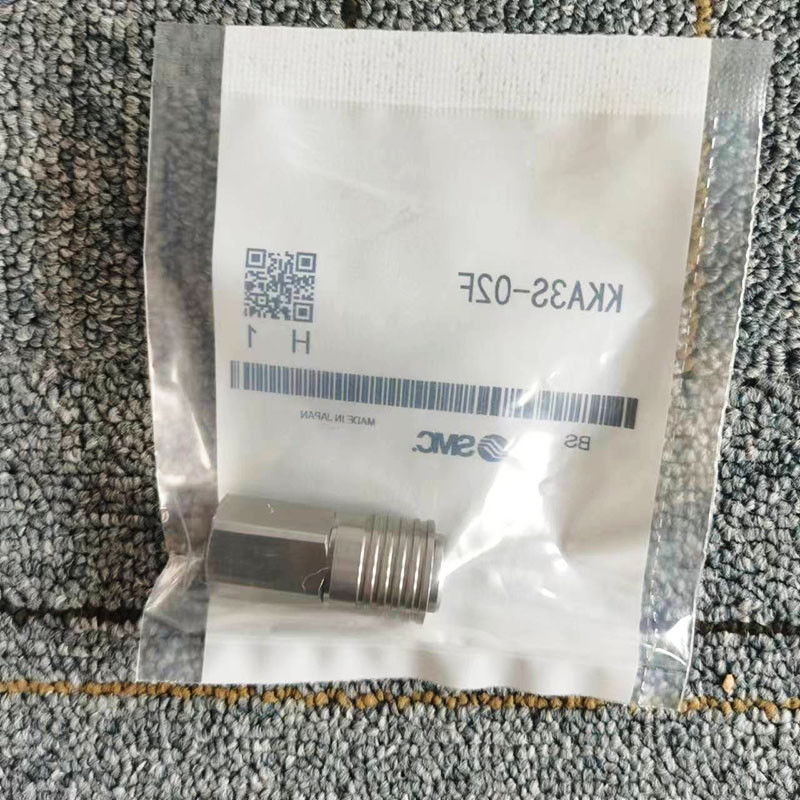

Name: Διάταξη KKA SS316 KKA3S-02F Τύπος πλέγματος (P) θηλυκό νήμα Τύπος S ζεύξης
Brand: YW DKE TRADING COMPANY
SKU: Η σειρά KKA3S-02F
Availability: InStock

Αρχική Σελίδα Προϊόντα Πνευματικά εξαρτήματα σωλήνων

Διάταξη KKA SS316 KKA3S-02F Τύπος πλέγματος (P) θηλυκό νήμα Τύπος S ζεύξης

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	SMC
Πιστοποίηση:	CE
Αριθμό μοντέλου:	Η σειρά KKA3S-02F

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Πλαστική σακούλα, κουτί, χαρτοκιβώτιο, παλέτα
Χρόνος παράδοσης:	1-7 Εργάσιμες ημέρες μετά την πληρωμή
Όροι πληρωμής:	Τ/Τ, Western Union, Paypal
Δυνατότητα προσφοράς:	5000 τεμάχια/1μήνας

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Περιοχή λειτουργικής πίεσης ((MPa):	0.1-1MPa	Διοχέτευση σωλήνα Bore Dia.:	Rc1/4
Περιοχή λειτουργικής θερμοκρασίας ((°C):	- 5 ¢ 150	Εφαρμόσιμο ρευστό:	Νερό/αέρας
Μέγεθος του σώματος:	1/8	Εγγυημένη πίεση απόδειξης:	10MPa
Επισημαίνω:	S σύνδεσμος τύπου SS316 , θηλυκό νήμα τύπου SS316

Δοκιμαστική μονάδα για την παραγωγή ηλεκτρικών συσσωρευτών

Περιγραφή του προϊόντος

· Υλικό σώματος: ανοξείδωτο χάλυβα (SUS316)
· Υλικό σφραγίδας: φθοριούχο καουτσούκ (ειδική FKM)
[Περισσότερα χαρακτηριστικά]
· Διαθέσιμα με ή χωρίς βαλβίδα ελέγχου για να ταιριάζουν σε διαφορετικές συνθήκες εργασίας
· Μειώνει την ποσότητα του υγρού που στάζει όταν αποσυνδέετε την πρίζα από την πρίζα
Ποσότητα στάθμευσης υγρού: 0,02 έως 0,77 cm3 σε κάθε αφαίρεση· ποσότητα αερισμού: 0,1 έως 2,7 cm3 σε κάθε αφαίρεση
· Προδιαγραφή μη λιπαρών (πρότυπο)

Συγκροτημένες προδιαγραφές

Τύπος	Τύπος	Τύπος αρθρώσεων	Γυναικεία νηματωμένα
Άντρας/Γυναίκα	[Σοκ (Γυναίκα) ] Σοκ	Υλικό σώματος	SUS316
Υλικό σφραγίδας	[NBR] 00011	Εφαρμόσιμο υγρό	Νερό / αέρας
Περιβάλλον λειτουργίας, εφαρμογές	Τύπος	Περιοχή λειτουργικής θερμοκρασίας ((°C)	- 5 ¢ 150
Περιοχή λειτουργικής πίεσης ((MPa)	-0,1 ̇1	Μέγεθος σώματος	1/8
Διοχέτευση σωλήνα Bore Dia.	Rc1/4	Με ή χωρίς βαλβίδα ελέγχου	N

Ειδικές προδιαγραφές τύπου θηλυκού νήματος

Χωρίς, βαλβίδα ελέγχου, πρίζα, θηλυκό είδος νήματος εξωτερική εμφάνιση

Διάταξη KKA SS316 KKA3S-02F Τύπος πλέγματος (P) θηλυκό νήμα Τύπος S ζεύξης 0

Σύμβολα JIS για την σειρά KKA

Διάταξη KKA SS316 KKA3S-02F Τύπος πλέγματος (P) θηλυκό νήμα Τύπος S ζεύξης 1

Εργασιακό υγρό	Νερό, αέρας
Περιοχή λειτουργικής πίεσης_*1	KKA3: -100 kPa έως 1 MPa ΚΚΑ4, ΚΚΑ6, ΚΚΑ7, ΚΚΑ8, ΚΚΑ9: 0-1 MPa
Εγγυημένη πίεση απόδειξης	10 MPa
Περιοχή θερμοκρασίας περιβάλλοντος και θερμοκρασίας υγρού εργασίας	-5 έως 150°C (χωρίς κατάψυξη) *Δεν μπορεί να χρησιμοποιηθεί για ατμό.
Προδιαγραφές μη λιπασμένων	Δεν χρησιμοποιεί λίπος. (Κουτσούκ και μεταλλικά συρόμενα μέρη: επικάλυψη με φθόριο)
Υλικό	Μέρη από μέταλλο: SUS304· μέρη από καουτσούκ: φθοροελαστομερές (ειδική FKM)
Φώκια	Περιλαμβάνει σφραγιστικό αρσενικού νήματος

*1: Μην χρησιμοποιείται με δοκιμαστή διαρροής ή για κατακράτηση κενού, καθώς δεν μπορεί να εγγυηθεί μηδενική διαρροή.

Απόδοση

Μέθοδος σύνδεσης με πρίζα: σύνδεση και απελευθέρωση με μία μόνο ενέργεια
Επιστρεπτική βαλβίδα: βαλβίδα επιστροφής ενσωματωμένη και στις δύο πλευρές της πρίζας και της πρίζας, χωρίς βαλβίδα επιστροφής

*Η σειρά KKA δεν μπορεί να συνδεθεί με τη σειρά KK ή την σειρά KKH.

Χαρακτηριστικά των μοντέλων με βαλβίδα ελέγχου και στις δύο πλευρές

Μέγεθος σώματος	Ποσότητα σταγονότητας υγρού (cm3 ανά περίπτωση)	Ποσότητα αερισμού (cm3 ανά περίπτωση)
KKA3	0.02	0.1
KKA4	0.04	0.1
KKA6	0.06	0.2
KKA7	0.14	0.5
KKA8	0.27	0.9
KKA9	0.77	2.7

Ως "ποσότητα στάθμευσης υγρού" νοείται η ποσότητα εσωτερικού νερού που χάνεται όταν αποσυνδέεται η πρίζα.
Ως "ποσότητα αερισμού" νοείται η ποσότητα εξωτερικού αέρα που εισέρχεται όταν συνδέονται η πρίζα και η πρίζα.
Με βαλβίδα ελέγχου

Με βαλβίδα ελέγχου, μετρικό σχέδιο τύπου θηλυκού νήματος

Διαρθρωτικό σχέδιο

Σχεδιαστικό σχέδιο της πρίζας

Σχεδιαστικό σχέδιο της σειράς KKA

Μέγεθος σώματος	Σχήμα	Τ Διάμετρος θύρας σύνδεσης	H Διάμετρος σε οροφή	Α₁	Α₂	Ελάχιστη διάμετρος τρύπας	Εφαρμοσμένη περιοχή εγκάρσιας τομής χμ²	Βάρος g
1/8	KKA3P-01F	Rc 1/8	14	36.0	16.0	5.6	17.4	20.2
	KKA3P-02F	Rc 1/4	17	39.6				31.8
	KKA3P-03F	Rc 3/8	19	40.4				35.8
1/4	KKA4P-02F	Rc 1/4	17	43.4	18.9	6.9	26.4	36.1
	KKA4P-03F	Rc 3/8	19	44.4				40.2
	KKA4P-04F	Rc 1/2	24	48.6				69.7
1/2	KKA6P-03F	Rc 3/8		48.7	20.4	10.0	54.2	84.1
	KKA6P-04F	Rc 1/2		52.9				79.7
	KKA6P-06F	Rc 3/4	30	54.6				123.8
3/4	KKA7P-04F	Rc 1/2	32	67.7	27.6	13.5	99.6	217.1
	KKA7P-06F	Rc 3/4	32	69.4				196.8
	KKA7P-10F	Rc 1	41	72.4				325.9
1	KKA8P-06F	Rc 3/4		82.0	35.6	17.5	168.3	420.5
	KKA8P-10F	Rc 1		85.0				391.3
	KKA8P-12F	Rc1 1/4	50	87.3				552.8
1 1/4	KKA9P-10F	Rc 1	55	107.8	49.1	24.6	332.1	986.9
	KKA9P-12F	Rc1 1/4		110.1				925.6
	KKA9P-14F	Rc1 1/2		110.1				848.2
