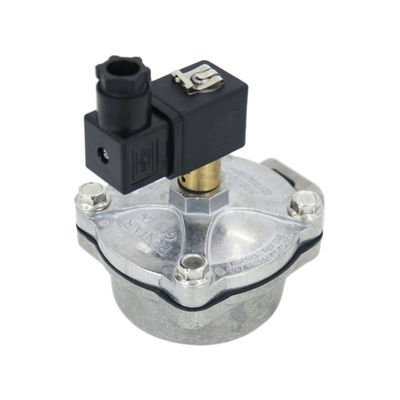

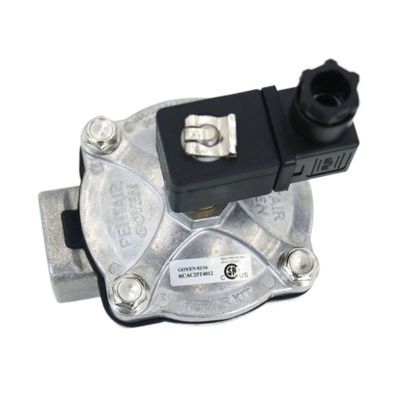

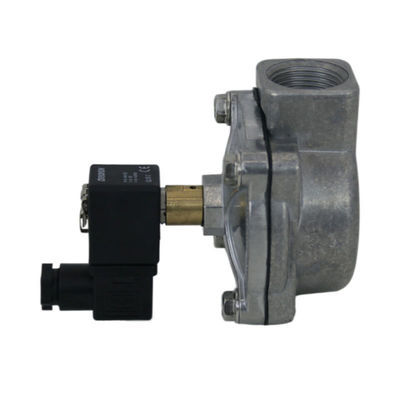

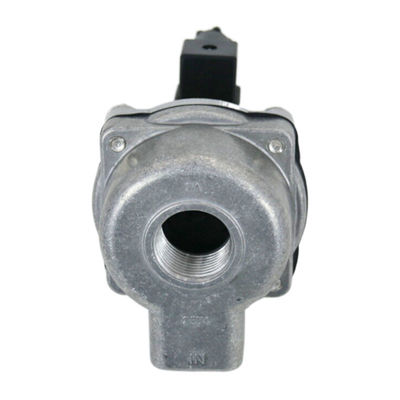

1' CA25T Goyen Αντικατασκευαστικές βαλβίδες εκτόξευσης παλμού 0,3MPa ~ 0,8MPa

Εναλλακτικές βαλβίδες αεριωθούμενου παλμού CA25T

Η ανίχνευση σκόνης των βαλβίδων εκτοξεύσεως παλμού αντικατάστασης CA25T Goyen:
1. Συνδέστε τον καθαρό αέρα με τη ονομαστική πίεση στην είσοδο αέρα της ηλεκτρομαγνητικής βαλβίδας παλμού.Σολενοειδή βαλβίδαΓια να δούμε αν η βαλβίδα ηλεκτρομαγνητικού παλμού είναι ανοιχτή. .

2. Συνδέστε τον καθαρό αέρα με πίεση 0,1 MPa στην είσοδο της ηλεκτρομαγνητικής βαλβίδας παλμού, εισάγετε το ηλεκτρικό σήμα της κλειστής βαλβίδας,και ελέγξτε εάν η βαλβίδα ηλεκτρομαγνητικού παλμού είναι ασφαλώς κλειστή.

3Συνδέστε τον καθαρό αέρα της πίεσης της πηγής αέρα στο 0.8MPa στην είσοδο αέρα της βαλβίδας ηλεκτρομαγνητικού παλμού για 60 λεπτά για τον έλεγχο της διαρροής των σφραγισμένων τμημάτων της βαλβίδας ηλεκτρομαγνητικού παλμού.

Κύρια διάσταση του συλλέκτη σκόνης CA25T 1'Βαλβίδα εκτοξεύσεως παλμού:

Λεπτομέρειες ανταλλακτικών του CA25T 1 InchΣωλήνες συλλογής σκόνης:

Τεχνικές παραμέτρους βαλβίδων διαφράγματος της σειράς Goyen τύπου T:

Αρχή λειτουργίας των βαλβίδων εκτοξεύσεως παλμού τύπου δεξιάς γωνίας:

Η βαλβίδα αεριωθούμενου παλμού ευθείας γωνίας χαρακτηρίζεται από ευθεία γωνία 90 μοιρών μεταξύ των σωλήνων εισόδου και εξόδου της βαλβίδας.Το διάφραγμα στην βαλβίδα χωρίζει την βαλβίδα παλμού σε δύο μπροστινούς και πίσω θαλάμους αέραΌταν η βαλβίδα παλμού δεν είναι ενεργοποιημένη, το αέριο υψηλής πίεσης συνδέεται από την είσοδο αέρα στον κατώτερο θάλαμο αέρα.το αέριο περνά από τους αγωγούς σταθερής πίεσης των άνω και κάτω σκελετών και το άνοιγμα εισέρχεται στον θάλαμο αποσυμπίεσης- δεδομένου ότι η τροχιά μπλοκάρει την τρύπα ανακούφισης πίεσης υπό την επίδραση του ελαστικού, το αέριο δεν θα εκφορτωθεί, έτσι ώστε η πίεση του θαλάμου αποσυμπίεσης και του κατώτερου θαλάμου να είναι η ίδια,και κάτω από την δράση της άνοιξηςΤο διάφραγμα θα κλείσει και το αέριο δεν θα βγει.

Όταν η βαλβίδα παλμού ενεργοποιείται, ο πυρήνας της βαλβίδας ανυψώνεται από την ηλεκτρομαγνητική δύναμη, η τρύπα ανακούφισης πίεσης ανοίγει και το αέριο εκτοξεύεται.Εξαιτίας της δράσης του σωλήνα με σταθερή πίεση, η ταχύτητα εξόδου της τρύπας ελάφρυνσης πίεσης είναι μεγαλύτερη από την αγωγού σταθερής πίεσης του θαλάμου αποσυμπίεσης.Η ταχύτητα εισροής του αερίου προκαλεί την πίεση στο θάλαμο αποσυμπίεσης να είναι χαμηλότερη από την πίεση στο κάτω θάλαμο, και το αέριο στο κάτω θάλαμο σηκώνει το διάφραγμα για να ανοίξει τον πύραυλο.
