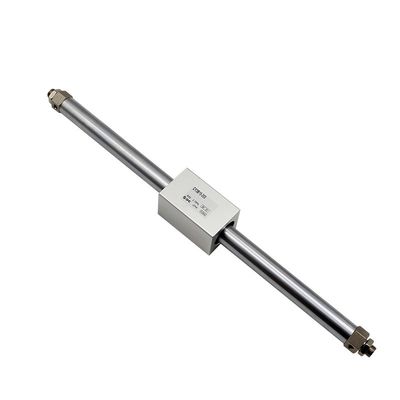

Name: CY1B6H-100 200 300 400 500 SMC Μηδενικός κύλινδρος CY1B σειράς
Brand: YW DKE TRADING COMPANY
SKU: CY1B6H-100
Availability: InStock

Αρχική Σελίδα Προϊόντα Πνευματικός κύλινδρος εμβόλων

CY1B6H-100 200 300 400 500 SMC Μηδενικός κύλινδρος CY1B σειράς

Λεπτομέρειες:

Τόπος καταγωγής:	Κίνα
Μάρκα:	SMC
Πιστοποίηση:	CE
Αριθμό μοντέλου:	CY1B6H-100

Πληρωμής & Αποστολής Όροι:

Ποσότητα παραγγελίας min:	1
Τιμή:	Διαπραγματεύσιμα
Συσκευασία λεπτομέρειες:	Πλαστική σακούλα, κουτί, χαρτοκιβώτιο, παλέτα
Χρόνος παράδοσης:	1-7 Εργάσιμες ημέρες μετά την πληρωμή
Όροι πληρωμής:	Τ/Τ, Western Union, PAYPAL
Δυνατότητα προσφοράς:	5000 τεμάχια/1μήνας

Επικοινωνία

Λεπτομερής Περιγραφή Προϊόντος

Διπλής ενέργειας τύπος κυλίνδρων:	Ρυθμίσιμος κυλίνδρος μαξιλαρίσματος	Τύπος κυλίνδρου συνδυασμού:	Διατηρημένος σταθερή ατμοσφαιρική πίεση κύλινδρος
Εργαστικό μέσο:	Καθαρος ΑΕΡΑΣ	Εργασιακή πίεση:	0.1~1.0MPa
Εγγυημένη πίεση:	1.35MPa	Κουσούνιο:	20 mm/32 mm
Μέγεθος θύρας:	G1/8 G1/4 G3/8 G1/2	Κλειδιά:	Πνευματική φιάλη αέρα χωρίς ράβδους
Σχήμα:	Κύλινδρο Cy1b, κύλινδρο Cy3b	Εμπορικό σήμα:	Πνευματικό VPC
Επισημαίνω:	CY1B6H-100 SMC μηδενικός κύλινδρος , SMC μηδενικός κύλινδρος σειράς CY1B

Τυποποιημένο χτύπημα

Μέγεθος τρύπας ((mm)	Τυποποιημένη στροφή (mm)	Κατασκευαστική σημείωση) μέγιστη ροή (mm)
6	50,100,150,200	300
10	50, 100, 150, 200, 250, 300	500
50	100, 150, 200, 250, 300, 350, 400, 450 500, 600, 700, 800, 900, 1000	6000
63		6000

Cy1b Cy3b Μαγνητικά αλεξίσφαιρα πνευματικά κυλίνδροι αέρα

1Η σειρά CY3B αδιάβροχων αεριωθούμενων κυλίνδρων χρησιμοποιείται πολύ ευρέως στην αυτοματοποίηση.
2Συνήθως, το μέγεθος της διάτρησης: 6mm, 10mm, 15mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm
3.Χρησιμοποιήστε λάστιχο τύπου τυποποιημένου τύπου για να διατηρήσετε τη λειτουργία του κυλίνδρου ήπια, ασφαλή και ήσυχα.
4-Εύκολο και ποικίλο τοποθέτηση.
5.Τύπος ρυμουλκούμενου.

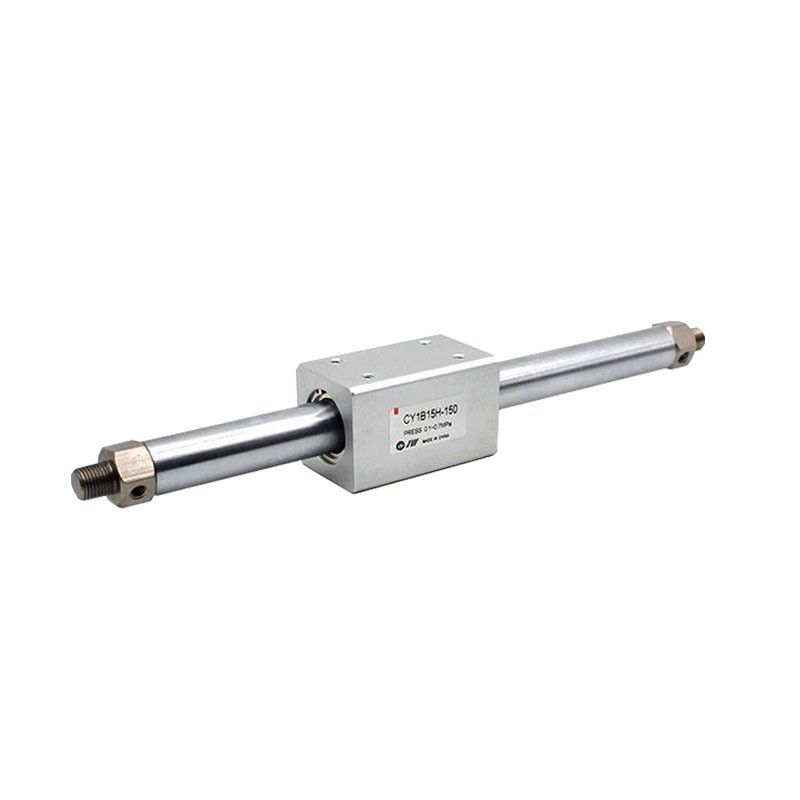

CY1B6H-100 200 300 400 500 SMC Μηδενικός κύλινδρος CY1B σειράς 0

Κύλινδρο χωρίς ράβδους CY3B με μαγνητική ζεύξη, το εύρος των δυνατοτήτων μετακίνησης είναι μεγάλο, η στροφή είναι μεγαλύτερη από εκείνη του συνηθισμένου κύλινδρου·Η χρήση σφαιροφόρων ρυμουλκούμενων κάνει τον κύλινδρο να φέρει εκκεντρικό φορτίο και μπορεί να κινείται ομαλά· το έμβολο δεν έχει μηχανική σύνδεση μεταξύ των συρρέων και η απόδοση σφράγισης είναι εξαιρετική· μπορεί να εγκαταστήσει απόσβεση και η αντίστροφη δράση είναι ομαλή και χωρίς πρόσκρουση.

1,Μειωμένο βάρος
2,Μειωμένο σε μήκος
3,Οι διατηρητές λιπαντικού τοποθετούνται στις εσωτερικές και εξωτερικές επιφάνειες του σωλήνα κυλίνδρου για τη διατήρηση της λίπανσης.
4,Η θέση της στροφής μπορεί να διατηρηθεί με τη στροφή της στροφής που βρίσκεται δίπλα στον απορροφητή, οπότε η ρύθμιση της στροφής δεν είναι απαραίτητη.
5,Το νήμα NPT και το νήμα G είναι διαθέσιμα ως πρότυπα

Μέγεθος τρύπας ((mm)	6	10	15	20	25	32	40	50	63
Εργαστικό μέσο	Αέρας
Πίεση απόδειξης	10,05Mpa
Ελάχιστη πίεση	0.16	0.16	0.16	0.16	0.15	0.14	0.12	0.12	0.12
Μέγιστη πίεση	0.7Mpa
Θερμοκρασία λειτουργίας	-10~60oC
Τετάρμηση του έμβολο	50-500 mm/s
Κουσούνι	Τεχνητό προφυλακτήρα
Λιπαντική	Δεν απαιτείται
Δύναμη συγκράτησης μαγνητή ((N)	19.6	53.9	137	231	363	588	922	1471	2256

Βασικός κυλίνδρος χωρίς ράβδους μαγνητικής ζεύξης σειράς CY3BΧαρακτηριστικά του προϊόντος

Χαρακτηριστικά του προϊόντος	1Το ανθεκτικό στην φθορά δαχτυλίδι είναι 70% μεγαλύτερο από την σειρά CYl B, έτσι ώστε να βελτιωθεί η αντοχή του άξονα.
	Το ανθεκτικό στην φθορά δαχτυλίδι από ειδική ρητίνη χρησιμοποιείται για τη βελτίωση της λιπαντικότητας και της αντοχής.
	3Το αδιάβροχο δαχτυλίδι του πεντάλ μείωσε την ελάχιστη πίεση εργασίας κατά 30%.
	4Οι διαστάσεις της εγκατάστασης είναι οι ίδιες με αυτές της σειράς CY1B/R.

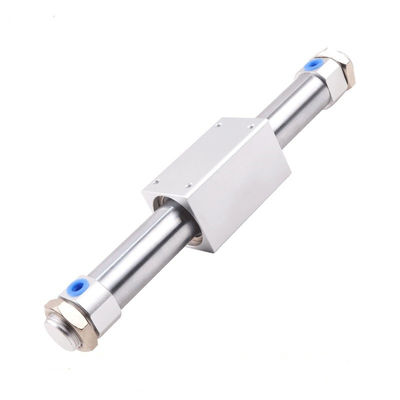

CY1B6H-100 200 300 400 500 SMC Μηδενικός κύλινδρος CY1B σειράς 1

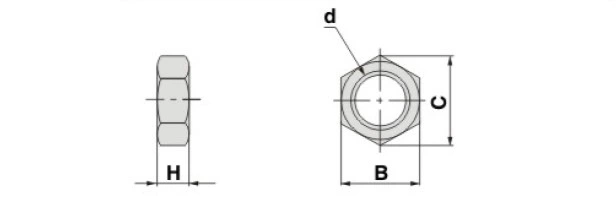

Συστατικό	Μέγεθος τρύπησης (μμ)	d	H	Β	Γ
Σημείωση:	6	M6X1.0	4	8	92
SNJ-016B	10,15	M10X1.0	4	14	16.2
SNJ-020B	20	M20X1.5	8	26	30
SNJ-032B	25,32	M26X1.5	8	32	37
SNJ-040B	40	M32X2.0	10	41	47.3

Εγκατάσταση και εκπαίδευση

Εγκατάσταση και οδηγίες	1.Πρέπει να καθαρίζεται η βρωμιά στον σωλήνα πριν από τη σύνδεση του κυλίνδρου, προκειμένου να διατηρηθεί η εσωτερική καθαρότητα των κυλίνδρων.
	2Το μέσο που χρησιμοποιείται από το κύλινδρο πρέπει να φιλτράρεται με φίλτρο (μεγαλύτερο από 40 μm) πριν από τη χρήση.
	3Τα μέτρα κατά της κατάψυξης πρέπει να λαμβάνονται σε περιβάλλον χαμηλής θερμοκρασίας, ώστε να αποφεύγεται η κατάψυξη υγρασίας στο σύστημα.
	4Εάν το κυτιντέρ αφεθεί αχρησιμοποίητο για μεγάλο χρονικό διάστημα, προσέξτε την σκουριασμένη επιφάνεια και εγκαταστήστε πρίζα σκόνης στην είσοδο και την έξοδο
