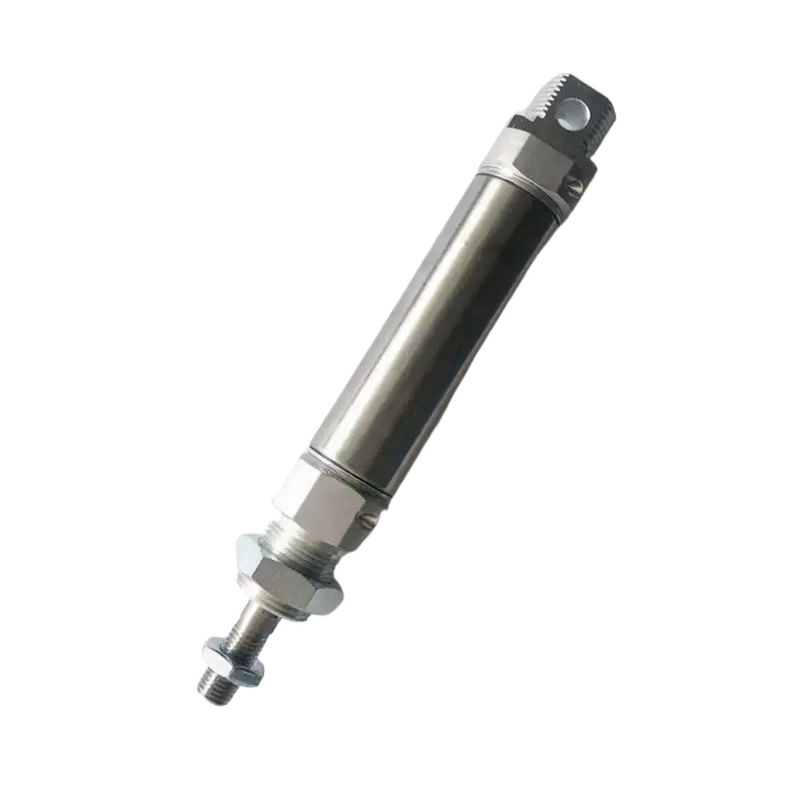

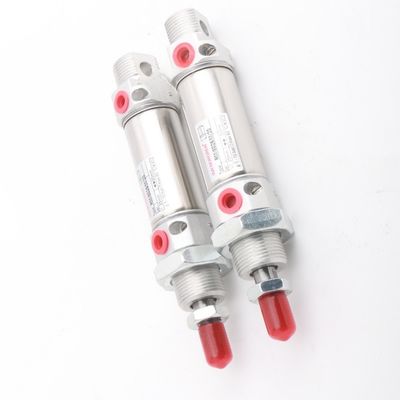

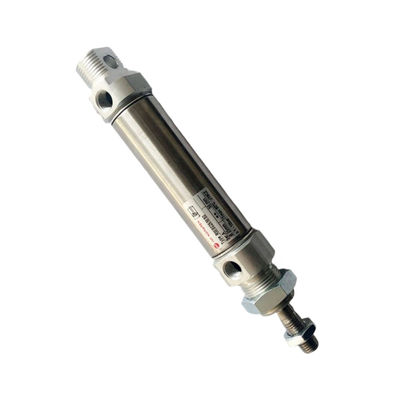

NORGREN κυκλικό κύλινδρο RM/8010/8012M/8016/M/JM/10/15/20/25/30/50

Διάμετρος τρύπησης:Οι διάμετροι των τρυπών των διαφόρων σειρών μίνι κυλίνδρων ποικίλλουν.οι διάμετροι των τρυπών της σειράς RA/192000/M είναι 20-125 mm· και η σειρά ec περιλαμβάνει διαμέτρους τρύπησης όπως 12mm, 16mm, 20mm, 25mm, 32mm, 40mm, 50mm, 63mm, 80mm και 100mm.

Σχεδιασμός εμφάνισης:Συνήθως υιοθετεί ένα συμπαγές σχεδιασμό με μικρή δομή, η οποία μπορεί να προσαρμοστεί σε περιβάλλοντα εγκατάστασης με περιορισμένο χώρο και είναι βολική για ενσωμάτωση σε διάφορες συσκευές.

Βασικό υλικό του σώματος:Υπάρχουν διάφορες επιλογές, όπως κράμα αλουμινίου, ανοξείδωτο χάλυβα και πλαστικό.η σειρά ac/cf μπορεί να κατασκευαστεί από αλουμίνιο ή πλαστικό υλικό για να ανταποκρίνεται στις απαιτήσεις αντοχής στη διάβρωση, αντοχή και βάρος σε διάφορα σενάρια εφαρμογής.

Τρόπος δράσης:Υπάρχουν δύο τύποι: μονόδραση και διπλή δράση.ενώ ο κυλίνδρος διπλής δράσης επιτυγχάνει την επέκταση και την ανάκαμψη της ράβδου του έμβολο με εναλλακτική παροχή αέρα και στα δύο άκραΓια παράδειγμα, οι σειρές RM/28000 και RM/8000 μπορούν να είναι μονόδρασης ή διπλής δράσης, ενώ σειρές όπως η RA/192000/M και η σειρά 32 είναι διπλής δράσης κύλινδροι.

Πεδίο πίεσης:Γενικά, η πίεση λειτουργίας είναι περίπου 1-10bar.και το εύρος ειδικής πίεσης των διαφόρων σειρών μπορεί να ποικίλει για να ικανοποιεί τις απαιτήσεις πίεσης των διαφόρων εφαρμογών.

Πεδίο ταχύτητας:Η ταχύτητα κίνησης του έμβολο είναι συνήθως μεταξύ 10 mm/s-1000 mm/s. Για παράδειγμα, η ταχύτητα του κυλίνδρου σειράς 32 είναι 10 mm/s-1000 mm/s,και μπορεί να ρυθμιστεί με μεθόδους όπως η ρύθμιση της βαλβίδας ελέγχου ροής σύμφωνα με τις πραγματικές ανάγκες.

Διάρκεια εγκεφαλικού εγκεφάλου:Για παράδειγμα, το χτύπημα του κυλίνδρου σειράς 32 είναι 5 mm-500 mm και το συγκεκριμένο μήκος χτύπησης μπορεί να επιλεγεί σύμφωνα με τις πραγματικές απαιτήσεις εφαρμογής.

Δύναμη εξόδου:Η δύναμη εξόδου σχετίζεται με παράγοντες όπως η διάμετρος του τρύπου και η εργασιακή πίεση.για τη φιάλη μοντέλου m/50132/25, όταν η διάμετρος του τρύπου είναι 32 mm και η πίεση είναι 2bar-10bar, η δύναμη εξόδου είναι 445N.

Σύστημα καθοδήγησης:Ορισμένες σειρές είναι εξοπλισμένες με διάφορα συστήματα καθοδήγησης. Για παράδειγμα, η σειρά RA/192000/M έχει τρία διαφορετικά συστήματα καθοδήγησης: RA/192000/N2,.../N4,.../N6,που μπορεί να εξασφαλίσει την ακρίβεια καθοδήγησης της κίνησης της ράβδου του έμβολο και να αντέχει σε ορισμένο πλευρικό φορτίο.

Μαγνητικό έμβολο:Πολλά μοντέλα μίνι κυλίνδρων χρησιμοποιούν μαγνητικά έμβολο, όπως η σειρά RM/28000, RM/8000, RA/192000/M, 32 κλπ.Αντιστοίχιση με μαγνητικούς διακόπτες μπορεί να συνειδητοποιήσει την ανίχνευση και την ανατροφοδότηση της θέσης του κυλίνδρου, το οποίο είναι βολικό για αυτοματοποιημένο έλεγχο.

Λειτουργία αποθήκευσης:Ορισμένοι κυλίνδροι είναι εξοπλισμένοι με συσκευή αποθήκευσης στο τέλος του εγκεφάλου, όπως η αποθήκευση από συνθετικό καουτσούκ, η οποία μπορεί να μειώσει την πρόσκρουση του έμβολο στο τέλος του εγκεφάλου,βελτίωση της διάρκειας ζωής και της σταθερότητας λειτουργίας του κυλίνδρουΓια παράδειγμα, ο κύλινδρος της σειράς 7 έχει συνθετικό ελαστικό απόσβεση στο τέλος του εγκεφάλου.

Μέθοδος εγκατάστασης:Υπάρχουν διάφορες μέθοδοι εγκατάστασης, συμπεριλαμβανομένης της εγκατάστασης με πόδι, τοποθέτησης με τροχιά, τοποθέτησης με μπροστινό μέρος με τοποθέτηση νάτρου κλπ.παρέχοντας ευέλικτες επιλογές εγκατάστασης και διευκολύνοντας τη σύνδεση με διαφορετικές συσκευές.

Θέση αερολιμένα:Ορισμένες σειρές διαθέτουν προαιρετικές θέσεις αερολιμένα για να διευκολύνουν τη συμπαγή εγκατάσταση και να ανταποκρίνονται στις απαιτήσεις διαφορετικών χωρικών διαταραχών και συνδέσεων αγωγών.

Μέγεθος διεπαφής:Τα κοινά μεγέθη διεπαφής περιλαμβάνουν G1/8, M5 κλπ. Για παράδειγμα, το μέγεθος διεπαφής του κυλίνδρου μοντέλου m/6025/25 είναι G1/8, το οποίο μπορεί να συνδεθεί εύκολα με αντίστοιχους σωλήνες αέρα και αρθρώσεις.
