Περιγραφή Προϊόντος:

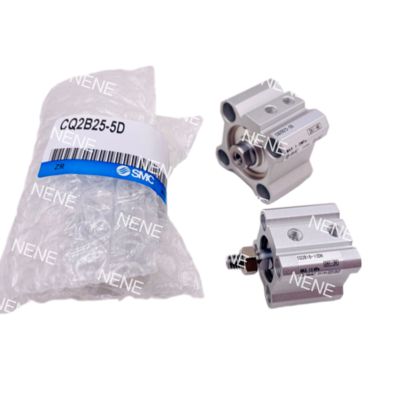

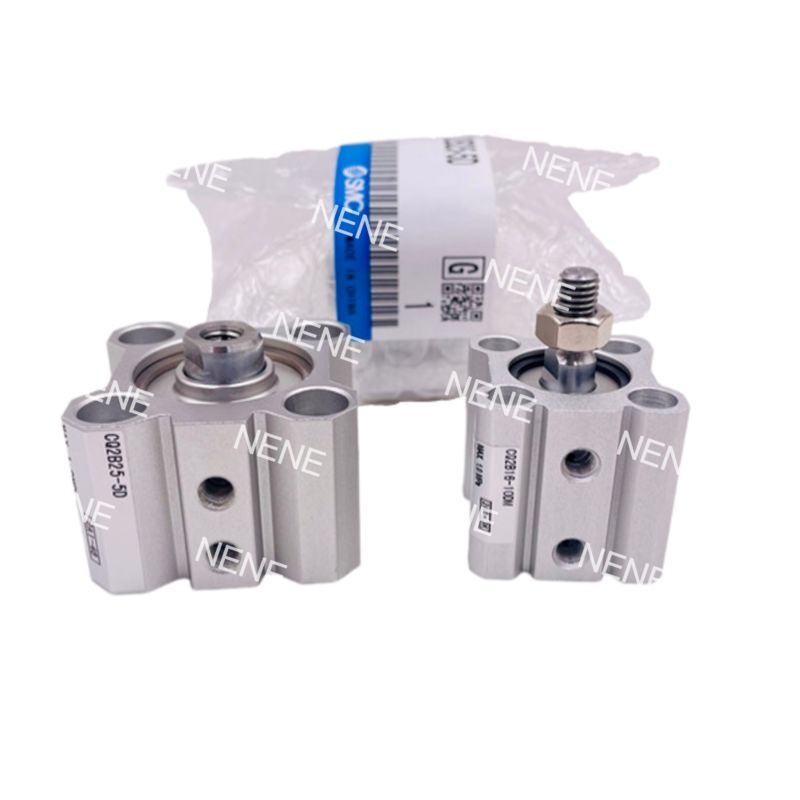

Τα εξαιρετικά συμπαγή κυλινδρικά στοιχεία της σειράς SMC CQ2A
Αυτά τα κυλινδρικά στοιχεία παρέχουν γραμμική κίνηση υψηλής ακρίβειας σε εφαρμογές με περιορισμένο χώρο. Έχουν μέγεθος οπής 12mm και προσφέρουν επιλογές διαδρομής που κυμαίνονται από 5mm έως 50mm. Οι κύλινδροι είναι διπλής ενέργειας με μονή ράβδο, καθιστώντας τους 30% μικρότερους από τους τυπικούς κυλίνδρους, διατηρώντας παράλληλα ισχυρή απόδοση.
Κατασκευασμένα από αλουμίνιο αεροδιαστημικής ποιότητας με σκληρή ανοδίωση, μπορούν να λειτουργήσουν στα 0,05-1,0MPa (7-145 psi) για να παράγουν μέγιστη ώθηση 90N. Οι προ-λιπασμένες σφραγίδες εξασφαλίζουν λειτουργία χωρίς συντήρηση και τα ενσωματωμένα μαγνητικά πεδία επιτρέπουν την τοποθέτηση αισθητήρων.
Αυτά τα κυλινδρικά στοιχεία είναι συμβατά με το αρθρωτό σύστημα αξεσουάρ της SMC, το οποίο περιλαμβάνει οδηγούς, βαλβίδες και βραχίονες στήριξης.
Χαρακτηριστικά:
1. Σχεδιασμός βελτιστοποιημένου χώρου
Εξαιρετικά συμπαγές: Πλάτος 24mm, 40% μικρότερο από τους κυλίνδρους ISO (π.χ., 82mm @ διαδρομή 50mm)
Ελαφρύ: Σώμα αλουμινίου βελτιστοποιημένο για τοπολογία (0,15kg @ διαδρομή 50mm)
Αρθρωτή ενσωμάτωση: Άμεση τοποθέτηση με οδηγούς MXS/βαλβίδες VQ
2. Απόδοση ακριβείας
Ισορροπημένη ώθηση: 90N±3% αμφίδρομη δύναμη @1.0MPa
Υψηλή ταχύτητα: Λειτουργία 500mm/s, χρόνος απόκρισης 0,15s @ διαδρομή 50mm
Ρυθμιζόμενη απόσβεση: Προαιρετικό υδραυλικό αποσβεστήρα (απορρόφηση 0,043J)
3. Βελτιωμένη ανθεκτικότητα
Ευρεία επιλογή θερμοκρασίας: Σφραγίδες -XB6 για λειτουργία -40~150°C (-40~302°F)
Αντοχή στη διάβρωση: Κιτ από ανοξείδωτο χάλυβα -XC6 (ράβδος SUS304)
Προστασία IP65: Διπλοί υαλοκαθαριστήρες -XC4 για περιβάλλοντα σκόνης/βρωμιάς
4. Έξυπνη τοποθέτηση
Υποδοχές αισθητήρων 4 πλευρών: Συμβατό με αισθητήρες D-M9N (υποδοχή Φ3,5mm)
8 Στυλ τοποθέτησης: Προ-φορτωμένες βίδες για διαμορφώσεις τύπου A/L/D
Ρύθμιση διαδρομής: ±5mm τροποποίηση διαδρομής με μονάδα -XC8
5. Προηγμένη μηχανική
Σκληρή ανοδιωμένη οπή: Επίστρωση 25μm, 3× αντοχή στη φθορά
Σκληρή επιχρωμιωμένη ράβδος: Πάχος 0,02mm, μ≤0,15 συντελεστής τριβής
Σφραγίδες μηδενικής διαρροής: Σύνθετο X271 FKM, <0,1mL/min διαρροή @0,5MPa
Εφαρμογές:
Κατασκευή ηλεκτρονικών
Χειρισμός μικρο-εξαρτημάτων: Τα μοντέλα μικρής διαδρομής 5-15mm επιτρέπουν την ακριβή επιλογή και τοποθέτηση εξαρτημάτων SMD 0201 στη συναρμολόγηση PCB, επιτυγχάνοντας ±0,05mm επαναληψιμότητα.
Συστήματα σήμανσης λέιζερ: Οι διαδρομές 20-30mm οδηγούν τις κεφαλές σήμανσης με ανάδραση θέσης μέσω αισθητήρων D-M9N, εξασφαλίζοντας ακρίβεια ευθυγράμμισης κάτω από 0,1mm απόκλιση.
Ιατρικός & Εργαστηριακός Εξοπλισμός
Μεταφορά διαγνωστικών δειγμάτων: Οι παραλλαγές διαδρομής 35-50mm με κιτ από ανοξείδωτο χάλυβα -XC6 χειρίζονται βιολογικά δείγματα σε αναλυτές, αποτρέποντας τη μόλυνση σε περιβάλλοντα συμβατά με τον FDA.
Διανομή αντιδραστηρίων: Η λειτουργία χαμηλής πίεσης (0,05MPa) επιτυγχάνει ακρίβεια δοσολογίας υγρού 0,1mL σε όργανα IVD χρησιμοποιώντας μονάδες διαδρομής 10mm.
Συμπαγή Κύτταρα Αυτοματισμού
Οπτική επιθεώρηση: Οι κύλινδροι διαδρομής 40mm τοποθετούν κάμερες AOI σε ρυθμιζόμενες ταχύτητες 50-200mm/s, ελαχιστοποιώντας τους κραδασμούς κατά την απεικόνιση υψηλής μεγέθυνσης.
Τελικοί μηχανισμοί ρομποτικής: Ενσωματωμένοι με συνεργατικά ρομπότ για ελαφριά τοποθέτηση εξαρτημάτων (διαδρομή 25mm, σπειρώματα ράβδου M3) σε χρόνους κύκλου κάτω από 0,5s.
Μηχανήματα συσκευασίας
Κοπή υψηλής ταχύτητας: Τα μοντέλα διαδρομής 50mm ενεργοποιούν λεπίδες σε συστήματα σφράγισης φιλμ, ολοκληρώνοντας τις κοπές σε 0,2s στα 1,0MPa με υδραυλική απόσβεση για μείωση των κραδασμών.
Ευθυγράμμιση ετικετών: Οι εκδόσεις διαδρομής 15mm με αυτιά στερέωσης -DZ διορθώνουν τις αποκλίσεις θέσης ετικέτας ≤0,3mm σε γραμμές συσκευασίας φαρμακευτικών κυψελών.
Μελέτη περίπτωσης:
Ένας κατασκευαστής ιατρικών συσκευών μείωσε το πάχος του μηχανήματος κατά 42% χρησιμοποιώντας CQ2A12-30DMZ με αισθητήρες 4 πλευρών, μειώνοντας το χρόνο διακοπής λειτουργίας κατά 70% σε συστήματα φόρτωσης φυσιγγίων.
Υποστήριξη και Υπηρεσίες:
Η Τεχνική Υποστήριξη και οι Υπηρεσίες Προϊόντων μας για τον Πνευματικό Κύλινδρο Εμβόλου περιλαμβάνουν:
- Βοήθεια για την αντιμετώπιση προβλημάτων για τυχόν λειτουργικά ζητήματα
- Καθοδήγηση για τη σωστή εγκατάσταση και συντήρηση
- Εκπαίδευση και επιδείξεις προϊόντων
- Πληροφορίες εγγύησης και υποστήριξη
- Υπηρεσίες επισκευής και αντικατάστασης
Συσκευασία και αποστολή:
Όνομα προϊόντος: Πνευματικός κύλινδρος εμβόλου
Περιγραφή: Ένας υψηλής ποιότητας πνευματικός κύλινδρος με ανθεκτικό σχεδιασμό εμβόλου για αποτελεσματική απόδοση.
Περιεχόμενα συσκευασίας: - 1 Πνευματικός κύλινδρος εμβόλου - Εγχειρίδιο οδηγιών
Διαστάσεις συσκευασίας: 10" x 4" x 4"
Μέθοδος αποστολής: Τυπική αποστολή
Κόστος αποστολής: $10.00
