Περιγραφή Προϊόντος:

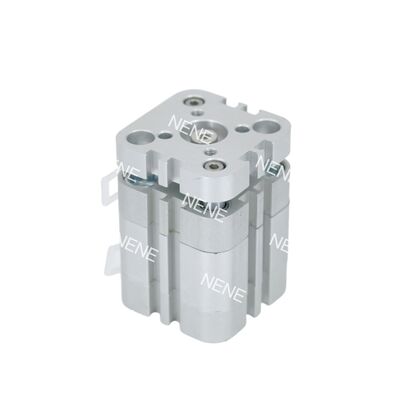

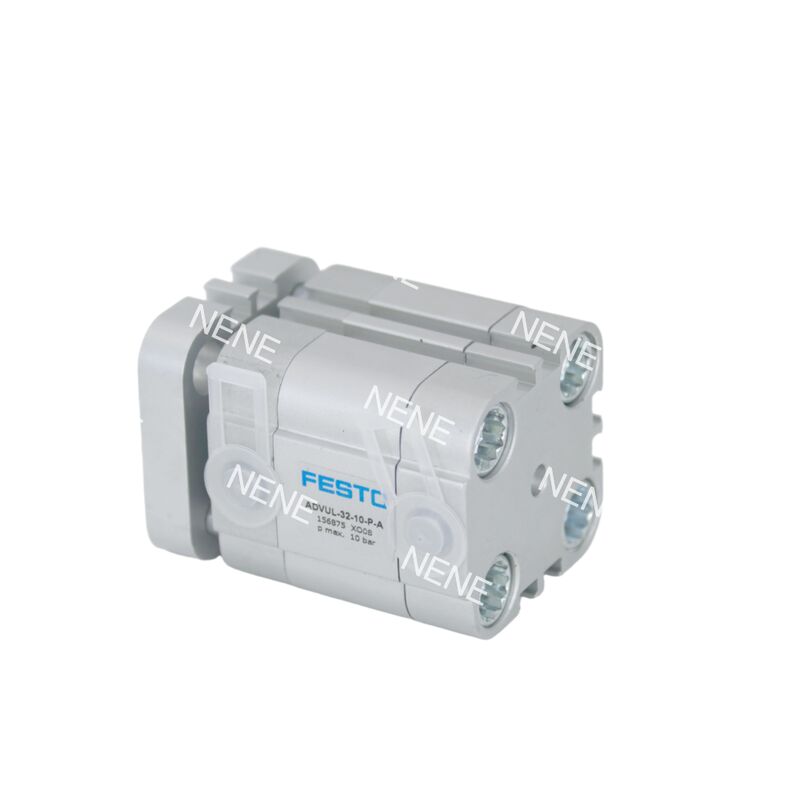

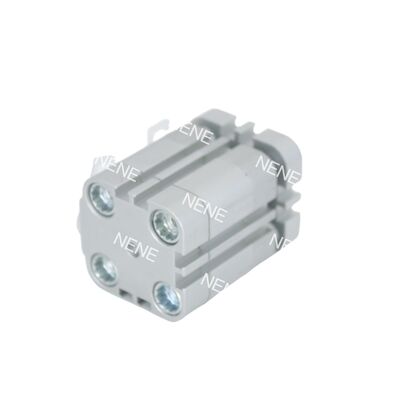

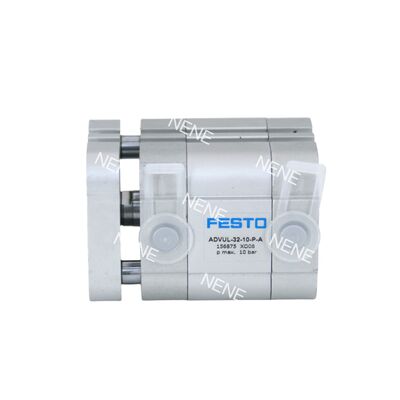

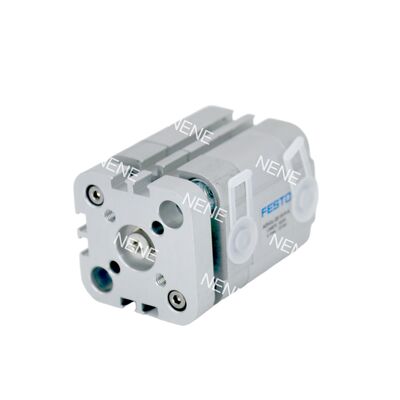

Η σειρά FESTO ADVUL αντιπροσωπεύει μια συμπαγή αλλά υψηλής απόδοσης λύση σε κυλίνδρους με οδηγό ράβδου. Ο καινοτόμος σχεδιασμός του ενσωματώνει το έμβολο, τη ράβδο οδηγού και την πλάκα ζεύξης του κούμπωμα σε μια ενιαία μονάδα, η οποία εξαλείφει αποτελεσματικά τη στρέψη της ράβδου του εμβόλου. Αυτή η ενσωμάτωση εγγυάται εξαιρετικά ακριβή γραμμική κίνηση, καθιστώντας την ιδανική για απαιτητικές εφαρμογές.
Σχεδιασμένο ειδικά για αυτοματοποιημένα συστήματα όπου ο χώρος είναι περιορισμένος και η αξιοπιστία είναι κρίσιμης σημασίας, η σειρά ADVUL προσφέρει εξαιρετική απόδοση χωρίς συμβιβασμούς στο μέγεθος. Η σειρά φιλοξενεί ένα ευρύ φάσμα μεγεθών οπής, από 12mm έως 125mm, επιτρέποντάς της να προσαρμόζεται σε διάφορες λειτουργικές απαιτήσεις.
Επιπλέον, η σειρά υποστηρίζει μήκη διαδρομής έως και 400mm, παρέχοντας ευελιξία για την αντιμετώπιση διαφορετικών ικανοτήτων φόρτωσης και χωρικών περιορισμών. Αυτός ο συνδυασμός συμπαγότητας, ακρίβειας και ευελιξίας καθιστά τη σειρά FESTO ADVUL κατάλληλη για απαιτητικά βιομηχανικά περιβάλλοντα.
Χαρακτηριστικά:
Σχεδιασμός Άκαμπτης Αντι-Περιστροφής
Το προϊόν διαθέτει μια μοναδική δομή ράβδου οδηγού και ζεύξης κούμπωμα που αντιστέκεται αποτελεσματικά στις πλευρικές και εκκεντρικές δυνάμεις. Αυτός ο σχεδιασμός εξασφαλίζει εξαιρετική ακαμψία κίνησης και εγγυάται επαναλαμβανόμενη ακρίβεια τοποθέτησης κατά τη λειτουργία.
Εξαιρετικά Ολοκληρωμένο & Συμπαγές
Σχεδιασμένο για εξοικονόμηση χώρου, αυτό το συμπαγές σχέδιο είναι ιδανικό για εγκατάσταση σε στενούς χώρους. Βοηθά στην μεγιστοποίηση της συνολικής απόδοσης των διατάξεων μηχανών βελτιστοποιώντας τη χρήση του διαθέσιμου χώρου.
Εύκολη Εγκατάσταση & Ανίχνευση
Προσφέρονται διάφορα εξαρτήματα στερέωσης για την παροχή ευέλικτων λύσεων για διάφορες ανάγκες εγκατάστασης. Επιπλέον, οι αυλακώσεις προφίλ που είναι ενσωματωμένες στο σώμα του κυλίνδρου διευκολύνουν την απλή τοποθέτηση αισθητήρων εγγύτητας, όπως η σειρά SME. Αυτό το χαρακτηριστικό επιτρέπει την ανίχνευση θέσης χωρίς επαφή, επιτρέποντας την ομαλή και απρόσκοπτη ενσωμάτωση του συστήματος ελέγχου.
Αξιόπιστη & Ανθεκτική Κατασκευή
Κατασκευασμένο με ένα βαρέλι από κράμα αλουμινίου ακριβείας και μια ράβδο εμβόλου από ανοξείδωτο χάλυβα υψηλού κράματος, το προϊόν προσφέρει εξαιρετική ανθεκτικότητα. Περιλαμβάνει επίσης τυπική ελαστομερή απορρόφηση κραδασμών και στα δύο άκρα, συμβάλλοντας στην ομαλή, αθόρυβη λειτουργία και σε μια εκτεταμένη διάρκεια ζωής.
Ευρείες Συνθήκες Λειτουργίας
Σχεδιασμένο για να λειτουργεί αποτελεσματικά εντός ενός εύρους πίεσης από 1,5 έως 10 bar και ενός εύρους θερμοκρασίας περιβάλλοντος από -20°C έως +80°C, αυτό το προϊόν είναι κατάλληλο για ένα ευρύ φάσμα βιομηχανικών περιβαλλόντων.
Τεχνικές Παράμετροι:
| Σχεδιασμός |
Έμβολο, Ράβδος Εμβόλου |
| Απορρόφηση Κραδασμών |
Ελαστικοί Δακτύλιοι/Πλάκες Απορρόφησης Κραδασμών Και Στα Δύο Άκρα |
| Θέση Στερέωσης |
Προαιρετικό |
| Τύπος Στερέωσης |
Είτε, Με Διάτρηση, Με Αξεσουάρ |
| Μέσο Εργασίας |
Φιλτραρισμένος Συμπιεσμένος Αέρας, Λιπασμένος Ή Μη Λιπασμένος |
| Θερμοκρασία Περιβάλλοντος |
-20 ... 80°C |
- Διαδρομή10 mm
- Διάμετρος Εμβόλου12 mm
- Απορρόφηση ΚραδασμώνΕλαστικοί δακτύλιοι/πλάκες απορρόφησης κραδασμών και στα δύο άκρα
- Θέση στερέωσηςπροαιρετικό
- ΣχεδιασμόςΡάβδος Εμβόλου Εμβόλου
- Ανίχνευση θέσηςΜέσω διακόπτη εγγύτητας
- Σύμβολο00991737
- ΠαραλλαγέςΡάβδος εμβόλου στο ένα άκρο
- Προστασία από ροπή/οδηγόΡάβδος οδηγού με κούμπωμα
- Πίεση λειτουργίας0,15 MPa ... 1 MPa
- Πίεση λειτουργίας1,5 bar ... 10 bar
- Τρόπος λειτουργίαςΔιπλής ενέργειας
- Μέσο λειτουργίαςΣυμπιεσμένος αέρας σύμφωνα με το ISO 8573-1:2010 [7:4:4]
- Σημείωση σχετικά με το μέσο λειτουργίας και πιλότουΔυνατότητα λιπασμένης λειτουργίας (στην περίπτωση αυτή θα απαιτείται πάντα λιπασμένη λειτουργία)
- Κλάση αντοχής στη διάβρωση CRC2 - Μέτρια καταπόνηση διάβρωσης
- Συμμόρφωση LABS (PWIS)VDMA24364-B1/B2-L
- Θερμοκρασία περιβάλλοντος-20 °C ... 80 °C
- Ενέργεια πρόσκρουσης σε τελικές θέσεις0,07 J
- Θεωρητική δύναμη στα 0,6 MPa (6 bar, 87 psi), διαδρομή επιστροφής51 N
- Θεωρητική δύναμη στα 0,6 MPa (6 bar, 87 psi), διαδρομή προώθησης68 N
- Κινούμενη μάζα για διαδρομή 0 mm21 g
- Πρόσθετη κινούμενη μάζα ανά διαδρομή 10 mm4 g
- Βασικό βάρος για διαδρομή 0 mm100 g
- Πρόσθετο βάρος ανά διαδρομή 10 mm14 g
- Τύπος στερέωσηςΜε διάτρηση Με αξεσουάρ
- Πνευματική σύνδεσηM5
- Υλικό βιδών κολάρουΑνοξείδωτος χάλυβας υψηλού κράματος
- Υλικό κάλυψηςΚράμα αλουμινίου σφυρήλατο
- Υλικά δυναμικών στεγανοποιήσεωνNBR TPE-U(PU)
- Υλικό ράβδου εμβόλουΑνοξείδωτος χάλυβας υψηλού κράματος
- Υλικό κυλίνδρουΚράμα αλουμινίου σφυρήλατο
Εφαρμογές:
Κατασκευή Οχημάτων Νέας Ενέργειας
Στον τομέα της κατασκευής οχημάτων νέας ενέργειας, η ακριβής τοποθέτηση και σύσφιξη είναι κρίσιμες διαδικασίες. Αυτές οι τεχνολογίες εφαρμόζονται εκτενώς στη συναρμολόγηση μονάδων μπαταριών, καθώς και σε γραμμές παραγωγής χειρισμού εξαρτημάτων, συγκόλλησης και βαφής. Η χρήση τους εξασφαλίζει ακρίβεια και αποτελεσματικότητα σε όλα αυτά τα στάδια κατασκευής.
Ημιαγωγοί & Ηλεκτρονικά
Η βιομηχανία ημιαγωγών και ηλεκτρονικών απαιτεί εξαιρετική καθαριότητα και ακρίβεια. Ως εκ τούτου, αυτές οι λύσεις είναι ιδανικές για το χειρισμό πλακιδίων, τον εξοπλισμό δοκιμών και τη συναρμολόγηση πλακέτας τυπωμένου κυκλώματος (PCB). Η εφαρμογή τους υποστηρίζει τα υψηλά πρότυπα που απαιτούνται σε αυτές τις ευαίσθητες και περίπλοκες διαδικασίες.
Μηχανήματα Τροφίμων & Συσκευασίας
Όσον αφορά τα μηχανήματα τροφίμων και συσκευασίας, η αξιόπιστη ενεργοποίηση και οι κινήσεις ώθησης είναι απαραίτητες για τη διατήρηση της ταχύτητας και της ακρίβειας. Αυτά τα συστήματα διαπρέπουν σε εφαρμογές υψηλής ταχύτητας, όπως μηχανήματα πλήρωσης, συσκευασίας και σφράγισης, ενισχύοντας την παραγωγικότητα και τη λειτουργική συνέπεια.
Γενική Βιομηχανική Αυτοματοποίηση
Στη γενική βιομηχανική αυτοματοποίηση, αυτά τα εξαρτήματα λειτουργούν ως αξιόπιστα βασικά στοιχεία κίνησης. Διαδραματίζουν ζωτικό ρόλο στον χειρισμό υλικών, καθώς και στις διαδικασίες φόρτωσης και εκφόρτωσης εργαλειομηχανών και σταθμών συναρμολόγησης, συμβάλλοντας σε βελτιωμένες και αποτελεσματικές ροές εργασίας κατασκευής.
Υποστήριξη και Υπηρεσίες:
Το προϊόν μας Piston Pneumatic Cylinder είναι σχεδιασμένο για αξιόπιστη και αποτελεσματική απόδοση σε διάφορες βιομηχανικές εφαρμογές. Για να εξασφαλίσετε τη βέλτιστη λειτουργία και μακροζωία, ανατρέξτε στις ακόλουθες οδηγίες τεχνικής υποστήριξης και σέρβις.
Εγκατάσταση: Βεβαιωθείτε ότι ο κύλινδρος είναι εγκατεστημένος σύμφωνα με τις καθορισμένες οδηγίες προσανατολισμού και στερέωσης. Χρησιμοποιήστε κατάλληλα εξαρτήματα και αποφύγετε την κακή ευθυγράμμιση για να αποτρέψετε την πρόωρη φθορά και διαρροή.
Συντήρηση: Ελέγχετε τακτικά τον κύλινδρο για σημάδια φθοράς, διάβρωσης ή ζημιάς. Λιπάνετε τα κινούμενα μέρη όπως συνιστάται στο εγχειρίδιο συντήρησης για να διατηρήσετε την ομαλή λειτουργία. Αντικαταστήστε τις στεγανοποιήσεις και άλλα αναλώσιμα εξαρτήματα περιοδικά για να αποτρέψετε τη διαρροή αέρα.
Αντιμετώπιση προβλημάτων: Κοινά προβλήματα όπως διαρροές αέρα, αργή λειτουργία ή ασυνήθιστοι θόρυβοι μπορούν συχνά να επιλυθούν ελέγχοντας την κατάλληλη πίεση παροχής αέρα, επιθεωρώντας για κατεστραμμένες στεγανοποιήσεις και διασφαλίζοντας ότι η ράβδος του κυλίνδρου δεν είναι λυγισμένη ή εμποδισμένη.
Ανταλλακτικά: Χρησιμοποιείτε μόνο γνήσια ανταλλακτικά για να διατηρήσετε την απόδοση του προϊόντος και την κάλυψη της εγγύησης. Επικοινωνήστε με τον προμηθευτή σας ή το εξουσιοδοτημένο κέντρο σέρβις για τη διαθεσιμότητα ανταλλακτικών.
Τεχνική υποστήριξη: Για λεπτομερή τεχνική βοήθεια, συμβουλές εφαρμογής ή αιτήματα σέρβις, συμβουλευτείτε το εγχειρίδιο προϊόντος ή επικοινωνήστε με την ομάδα τεχνικής υποστήριξης μέσω των κατάλληλων καναλιών.
Εγγύηση: Ο πνευματικός κύλινδρος εμβόλου καλύπτεται από τους τυπικούς όρους εγγύησής μας. Ανατρέξτε στην τεκμηρίωση της εγγύησης για λεπτομέρειες κάλυψης και διαδικασίες αξίωσης.
Συσκευασία και Αποστολή:
Οι πνευματικοί κύλινδροι εμβόλου μας είναι προσεκτικά συσκευασμένοι για να εξασφαλίσουν τη μέγιστη προστασία κατά τη μεταφορά. Κάθε κύλινδρος είναι τυλιγμένος σε αντισκωριακό χαρτί και ασφαλισμένος με περιτύλιγμα με φυσαλίδες για την αποφυγή τυχόν ζημιών. Στη συνέχεια, τα προϊόντα τοποθετούνται σε στιβαρά, προσαρμοσμένα χαρτοκιβώτια κυματοειδούς χαρτονιού για την ελαχιστοποίηση της κίνησης και την απορρόφηση των κραδασμών.
Για την αποστολή, χρησιμοποιούμε αξιόπιστους μεταφορείς που προσφέρουν επιλογές παρακολούθησης και ασφάλισης για την εγγύηση ασφαλούς παράδοσης. Ανάλογα με τον προορισμό, τα προϊόντα αποστέλλονται μέσω αεροπορικών, θαλάσσιων ή χερσαίων εμπορευμάτων με κατάλληλο χειρισμό για τη διατήρηση της ακεραιότητας του προϊόντος. Παρέχουμε επίσης σαφή σήμανση και τεκμηρίωση για εύκολη αναγνώριση και εκτελωνισμό.
