Περιγραφή Προϊόντος:

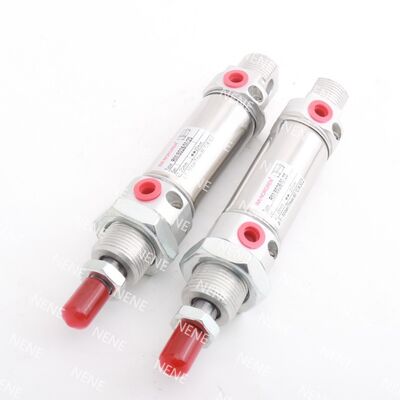

Η σειρά RM/28000/M αποτελείται από συμπαγείς, κυλίνδρους Roundline μονής ενέργειας που διαθέτουν μηχανισμό επιστροφής ελατηρίου. Κάθε κύλινδρος είναι εξοπλισμένος με μαγνητικό έμβολο ως βασικό εξάρτημα, εξασφαλίζοντας αξιόπιστη απόδοση σε διάφορες εφαρμογές.
Κατασκευασμένοι με σωλήνα από ανοξείδωτο χάλυβα και διαφανή ανοδιωμένα καπάκια αλουμινίου, αυτοί οι κύλινδροι προσφέρουν εξαιρετική αντοχή στη διάβρωση και ανθεκτικότητα. Ο στιβαρός σχεδιασμός τους παρέχει υψηλή αντοχή, καθιστώντας τους κατάλληλους για απαιτητικά βιομηχανικά περιβάλλοντα.
Επιπλέον, η σειρά RM/28000/M συμμορφώνεται με το πρότυπο ISO 6432, εξασφαλίζοντας συμβατότητα με άλλα συμπαγή πνευματικά εξαρτήματα. Αυτό τα καθιστά ιδιαίτερα κατάλληλα για εφαρμογές που απαιτούν περιορισμένο χώρο εγκατάστασης, ακριβή πνευματικό προσδιορισμό θέσης και εργασίες αυτοματισμού μικρής διαδρομής.
Χαρακτηριστικά:
Ο συμπαγής συντελεστής μορφής ISO 6432 επιτρέπει την απρόσκοπτη ενσωμάτωση με τυπικά εξαρτήματα, καθιστώντας την εγκατάσταση απλή και αποτελεσματική.
Κατασκευασμένο από υλικά ανθεκτικά στη διάβρωση, αυτό το προϊόν έχει σχεδιαστεί για να αντέχει σε σκληρές και απαιτητικές περιβαλλοντικές συνθήκες, εξασφαλίζοντας μακροχρόνια απόδοση.
Το χαρακτηριστικό του μαγνητικού εμβόλου ενισχύει τη λειτουργικότητα απλοποιώντας την ανίχνευση ορίων και παρέχοντας αξιόπιστη ανατροφοδότηση αυτοματισμού.
Με έναν στιβαρό μηχανικό σχεδιασμό που περιλαμβάνει διπλά πρεσαριστά καπάκια, η κατασκευή εξασφαλίζει ανθεκτικότητα και ασφαλή συναρμολόγηση για απαιτητικές εφαρμογές.
Τεχνικές παράμετροι:
| Στοιχείο |
Προδιαγραφή |
| Διάμετρος (mm) |
10 / 12 / 16 / 20 / 25 |
| Τυπικές διαδρομές (mm) |
10, 25, 50 |
| Μέγιστη διαδρομή (mm) |
50 |
| Ράβδος εμβόλου Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Μέγεθος θύρας |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Μέσο |
Συμπιεσμένος αέρας, φιλτραρισμένος, λιπασμένος ή μη λιπασμένος |
| Πίεση λειτουργίας |
2 έως 10 bar (29 έως 145 psi) |
| Θερμοκρασία λειτουργίας |
-10°C έως +80°C (14°F έως 176°F) |
| Λειτουργία |
Μονής ενέργειας, επιστροφή ελατηρίου, μαγνητικό έμβολο |
| Απόσβεση |
Απόσβεση buffer |
| Υλικό κάννης |
Ανοξείδωτος χάλυβας |
| Υλικό τελικού καλύμματος |
Διαφανές ανοδιωμένο κράμα αλουμινίου |
| Υλικό ράβδου εμβόλου |
Ανοξείδωτος χάλυβας |
| Υλικό buffer |
Πολυουρεθάνη |
| Σφραγίδες |
Νιτριλικό καουτσούκ (NBR) |
| Σχεδιασμός τελικού καπακιού |
Διπλά πρεσαριστά καπάκια υψηλής αντοχής |
| Τυπικά αξεσουάρ |
Παξιμάδι στερέωσης μύτης, παξιμάδι ασφάλισης ράβδου εμβόλου |
| Προαιρετικά αξεσουάρ |
Διακόπτης Reed με ενσωματωμένο καλώδιο, βραχίονες στερέωσης διακόπτη, ίσια και γωνιακά εξαρτήματα, υλικό στερέωσης |
| Θεωρητική ώθηση @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Δύναμη ελατηρίου επιστροφής F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Βάρος & διαστάσεις |
Δείτε τον πίνακα διαστάσεων του πλήρους φύλλου δεδομένων |
| Παραλλαγές |
Κεντρική πίσω θύρα, επίπεδο πίσω κάλυμμα, πολλαπλές επιλογές στερέωσης |
| Κιτ σέρβις |
Δεν είναι διαθέσιμα |
| Δεδομένα φόρτισης / εκτροπής |
Ανατρέξτε στα διαγράμματα φόρτισης και εκτροπής στο φύλλο δεδομένων |
Εφαρμογές:
Η αυτοματοποιημένη συναρμολόγηση και ευρετηρίαση συχνά περιλαμβάνουν ακριβείς κινήσεις με περιορισμένα μήκη διαδρομής. Η ενεργοποίηση μικρής διαδρομής είναι απαραίτητη σε αυτές τις διαδικασίες για να εξασφαλιστεί υψηλή ακρίβεια και αποτελεσματικότητα.
Ο χειρισμός ηλεκτρονικών εξαρτημάτων και η εκτέλεση εργασιών pick-and-place απαιτούν υποστήριξη για μικρές αποστάσεις διαδρομής. Αυτές οι λειτουργίες επωφελούνται από αξιόπιστους και συμπαγείς μηχανισμούς ενεργοποίησης που μπορούν να μετακινήσουν εξαρτήματα γρήγορα και με ακρίβεια.
Σε εφαρμογές συσκευασίας και φροντίδας μηχανημάτων, υπάρχει έντονη ανάγκη για συμπαγή και επαναλαμβανόμενη κίνηση. Η σταθερή απόδοση σε περιορισμένους χώρους είναι ζωτικής σημασίας για τη διατήρηση της παραγωγικότητας και της ποιότητας.
Πολλές εφαρμογές απαιτούν ενσωματωμένη ανίχνευση θέσης για την παρακολούθηση και τον έλεγχο της κίνησης με ακρίβεια. Η εφαρμογή ανατροφοδότησης θέσης επιτρέπει τη βελτιωμένη ακρίβεια και την επαναληψιμότητα σε αυτοματοποιημένα συστήματα.
Υποστήριξη και Υπηρεσίες:
Το προϊόν μας Piston Pneumatic Cylinder έχει σχεδιαστεί για αξιόπιστη και αποτελεσματική απόδοση σε διάφορες βιομηχανικές εφαρμογές. Για τεχνική υποστήριξη, ανατρέξτε στο εγχειρίδιο του προϊόντος για οδηγίες εγκατάστασης, διαδικασίες συντήρησης και συμβουλές αντιμετώπισης προβλημάτων. Βεβαιωθείτε ότι ο κύλινδρος λειτουργεί εντός των καθορισμένων περιοχών πίεσης και θερμοκρασίας για να αποφύγετε ζημιές και να εξασφαλίσετε τη βέλτιστη λειτουργικότητα.
Συνιστάται η τακτική επιθεώρηση των σφραγίδων, των ράβδων εμβόλου και των σωλήνων του κυλίνδρου για τη διατήρηση της απόδοσης και την παράταση της διάρκειας ζωής του προϊόντος. Η λίπανση πρέπει να εφαρμόζεται όπως καθορίζεται στις οδηγίες συντήρησης για τη μείωση της φθοράς και την αποφυγή διάβρωσης.
Εάν αντιμετωπίσετε προβλήματα λειτουργίας, επαληθεύστε ότι οι πνευματικές συνδέσεις είναι ασφαλείς και ότι η παροχή αέρα είναι καθαρή και στεγνή. Για πιο σύνθετα προβλήματα, λεπτομερή διαγράμματα αντιμετώπισης προβλημάτων είναι διαθέσιμα στην τεκμηρίωση για να βοηθήσουν στον εντοπισμό και την επίλυση κοινών σφαλμάτων.
Προσφέρουμε επίσης επαγγελματικές υπηρεσίες επισκευής και ανταλλακτικά για την υποστήριξη της συνεχούς χρήσης του Piston Pneumatic Cylinder σας. Η τεχνική μας ομάδα είναι αφοσιωμένη στο να διασφαλίσει ότι ο εξοπλισμός σας λειτουργεί ομαλά και αποτελεσματικά καθ' όλη τη διάρκεια της ζωής του.
Συσκευασία και Αποστολή:
Το Piston Pneumatic Cylinder μας είναι προσεκτικά συσκευασμένο για να διασφαλιστεί ότι φτάνει σε άψογη κατάσταση. Κάθε κύλινδρος είναι ασφαλώς τυλιγμένος με προστατευτικά υλικά για την αποφυγή ζημιών κατά τη μεταφορά. Στη συνέχεια, το προϊόν τοποθετείται σε ένα στιβαρό, προσαρμοσμένο κουτί που παρέχει επιπλέον απορρόφηση κραδασμών και υποστήριξη.
Για την αποστολή, χρησιμοποιούμε αξιόπιστους μεταφορείς και παρέχουμε πληροφορίες παρακολούθησης για να σας ενημερώνουμε για την κατάσταση της παραγγελίας σας. Λαμβάνουμε κάθε προφύλαξη για να εγγυηθούμε την έγκαιρη και ασφαλή παράδοση, είτε αποστέλλουμε εγχώρια είτε διεθνώς. Εάν έχετε ειδικές απαιτήσεις συσκευασίας ή αποστολής, επικοινωνήστε με την ομάδα εξυπηρέτησης πελατών μας για βοήθεια.
