Περιγραφή του προϊόντος:

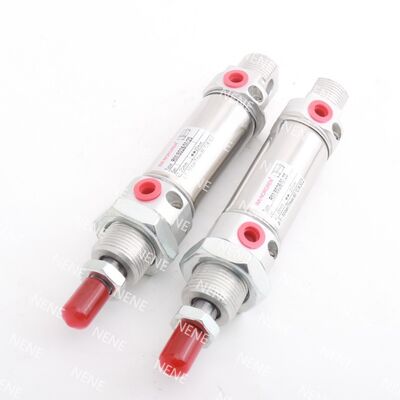

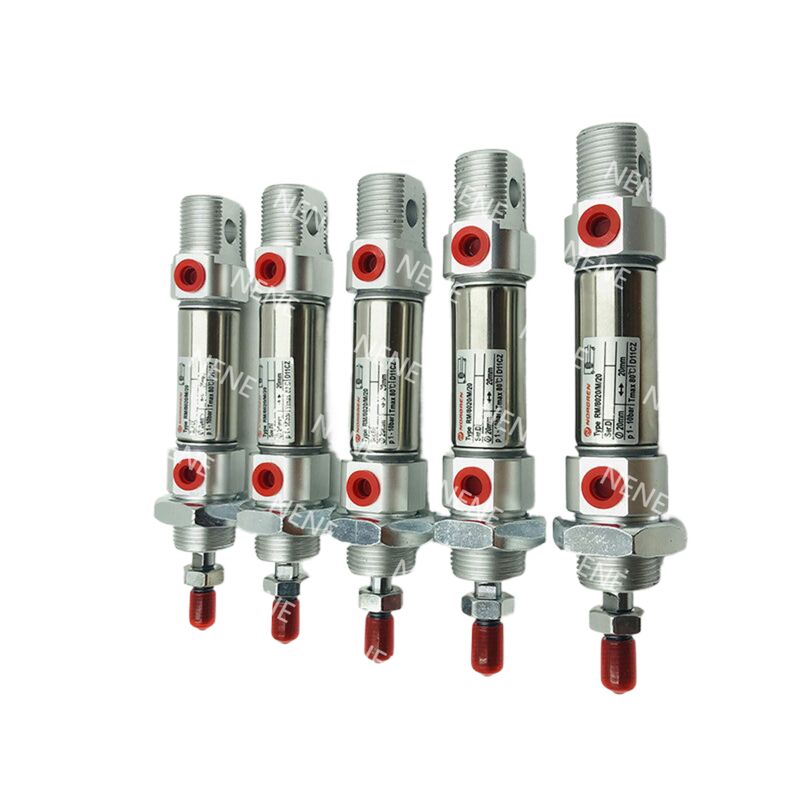

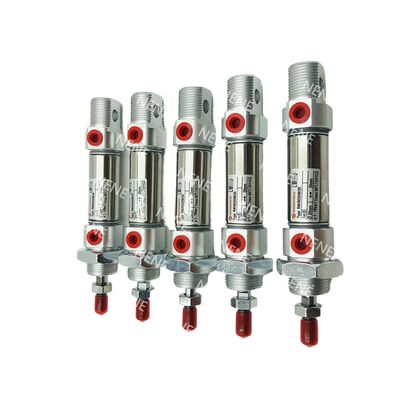

Η σειρά RM/28000/M αποτελείται από συμπαγείς κυλίνδρους Roundline μονοδραστικής λειτουργίας που διαθέτουν μηχανισμό επιστροφής ελαστικού.βελτίωση της λειτουργικότητας και της αξιοπιστίας τους.
Οι κυλίνδροι αυτοί είναι κατασκευασμένοι με σωλήνα από ανοξείδωτο χάλυβα και διαυγές ανωτισμένο αλουμίνιο, προσφέρουν εξαιρετική αντοχή στη διάβρωση και υψηλή δομική αντοχή.Το ανθεκτικό σχεδιασμό τους εξασφαλίζει αντοχή σε διάφορα περιβάλλοντα εργασίας.
Επιπλέον, η σειρά RM/28000/M είναι συμβατή με το πρότυπο ISO 6432, καθιστώντας τους ιδανικούς για εφαρμογές που απαιτούν συμπαγές λύσεις.Είναι ιδανικά για εργασίες πνευματικής τοποθέτησης και αυτοματισμού μικρής ροής, ειδικά σε χώρους όπου ο χώρος εγκατάστασης είναι περιορισμένος.
Χαρακτηριστικά:
Ο συμπαγής συντελεστής σχήματος του ISO 6432 επιτρέπει την απρόσκοπτη ενσωμάτωση με τα τυποποιημένα εξαρτήματα, καθιστώντας την εγκατάσταση απλή και αποτελεσματική.Το μικρό του μέγεθος είναι ιδανικό για εφαρμογές όπου ο χώρος είναι περιορισμένος, εξασφαλίζοντας τη συμβατότητα χωρίς να θίγεται η απόδοση.
Κατασκευασμένο από υλικά ανθεκτικά στη διάβρωση, το προϊόν αυτό έχει σχεδιαστεί για να αντέχει σε σκληρά και απαιτητικά περιβάλλοντα.Διατηρεί αντοχή και αξιοπιστία ακόμη και σε συνθήκες που συνήθως προκαλούν φθορά και υποβάθμιση, εξασφαλίζοντας μακροχρόνια λειτουργία.
Το μαγνητικό στοιχείο του έμβολο βελτιώνει τη λειτουργικότητα απλοποιώντας την ανίχνευση ορίων και παρέχοντας ακριβή ανατροφοδότηση αυτοματισμού.βελτίωση του ελέγχου και της αποτελεσματικότητας στα αυτοματοποιημένα συστήματα.
Διαθέτοντας ένα ανθεκτικό μηχανικό σχεδιασμό, ο κύλινδρος είναι εξοπλισμένος με διπλό κορμί που προσφέρει αυξημένη αντοχή και αντοχή.Η κατασκευή αυτή εξασφαλίζει ότι η μονάδα μπορεί να αντέξει υψηλά στρες και να διατηρήσει τη δομική ακεραιότητα καθ 'όλη τη διάρκεια του κύκλου ζωής της.
Τεχνικές παραμέτρους:
| Άρθρο |
Προδιαγραφές |
| Διάτρηση (mm) |
10 / 12 / 16 / 20 / 25 |
| Τυποποιημένες διαδρομές (mm) |
10, 25, 50 |
| Μέγιστη στροφή (mm) |
50 |
| Ράβδος έμβολο Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Μέγεθος λιμένα |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Μεσαία |
Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών |
| Πίεση λειτουργίας |
2 έως 10 bar (29 έως 145 psi) |
| Θερμοκρασία λειτουργίας |
-10°C έως +80°C (14°F έως 176°F) |
| Λειτουργία |
Μονόδραση, άνοιγμα επιστροφής, μαγνητικό έμβολο |
| Κουροδέματα |
Αμβλύνσεις αποθηκών |
| Υλικό βαρελιών |
Ατσάλι ατσάλι |
| Υλικό κάλυψης τέρματος |
Διαυγές ανωτισμένο κράμα αλουμινίου |
| Υλικό ράβδου έμβολο |
Ατσάλι ατσάλι |
| Υλικό απόσβεσης |
Πολυουρεθάνιο |
| Σφραγίδες |
Καουτσούκ νιτριλίου (NBR) |
| Σχεδιασμός τερματικού καπάκι |
Δύο σπασμένα καπάκια υψηλής αντοχής |
| Τυπικά εξαρτήματα |
Αμυγδάλιο για τοποθέτηση μύτης, αμυγδάλιο για τη ράβδο του έμβολο |
| Προαιρετικά αξεσουάρ |
Εναλλακτικοί διακόπτες με ενσωματωμένο καλώδιο, συσσωρευτές τοποθέτησης διακόπτη, σωλήνες ευθείας και αγκώνων, εξοπλισμός τοποθέτησης |
| Θεωρητική ώθηση @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Δύναμη ελατήριας επιστροφής F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Βάρος και διαστάσεις |
Βλέπε πλήρες πίνακα διαστάσεων φύλλου δεδομένων |
| Διαφορές |
Κεντρική πίσω θύρα, επίπεδο πίσω κάλυμμα, πολλαπλές επιλογές τοποθέτησης |
| Συσκευές υπηρεσίας |
Δεν είναι διαθέσιμο |
| Δεδομένα φορτίου / εκτροπή |
Ανατρέξτε στα διαγράμματα φορτίου και κάμψης στο δελτίο δεδομένων |
Εφαρμογές:
Οι αυτοματοποιημένες διαδικασίες συναρμολόγησης και οι εργασίες ευρετηριασμού βασίζονται συχνά σε ενεργοποίηση μικρής ροής για την επίτευξη ακριβούς κίνησης.Η μέθοδος αυτή επιτρέπει την αποτελεσματική και ακριβή τοποθέτηση σε διάφορες εργασίες κατασκευής.
Για την επεξεργασία ηλεκτρονικών εξαρτημάτων, τα συστήματα pick-and-place επωφελούνται από τις δυνατότητες σύντομης μετακίνησης.βελτίωση της ταχύτητας και της ακρίβειας της παραγωγής.
Οι εφαρμογές συσκευασίας και οι εργασίες εξυπηρέτησης μηχανών απαιτούν συνήθως συμπαγή και επαναλαμβανόμενη κίνηση.
Επιπλέον, υποστηρίζονται εφαρμογές που απαιτούν ολοκληρωμένη ανίχνευση θέσης για να παρέχουν ενισχυμένο έλεγχο και ανατροφοδότηση.Η ενσωμάτωση αυτή βοηθά στη διατήρηση της ακρίβειας και τη βελτίωση της συνολικής απόδοσης του συστήματος.
Υποστήριξη και υπηρεσίες:
Το προϊόν Piston Pneumatic Cylinder μας έχει σχεδιαστεί για να παρέχει αξιόπιστη και αποτελεσματική γραμμική κίνηση για ένα ευρύ φάσμα βιομηχανικών εφαρμογών.Η ομάδα εμπειρογνωμόνων μας είναι διαθέσιμη για να βοηθήσει με την καθοδήγηση εγκατάστασης, αντιμετώπιση προβλημάτων και συμβουλές συντήρησης για να εξασφαλιστεί η βέλτιστη απόδοση και μακροζωία του κυλίνδρου.
Προσφέρουμε ολοκληρωμένες υπηρεσίες, συμπεριλαμβανομένης της βοήθειας επιλογής προϊόντων, επιλογών προσαρμοσμένης διαμόρφωσης και υποστήριξης επί τόπου για την κάλυψη των ειδικών επιχειρησιακών σας απαιτήσεων.Τα ανταλλακτικά και τα κιτ αναβάθμισης είναι άμεσα διαθέσιμα για να ελαχιστοποιηθούν οι χρόνοι στάσης και να διατηρηθεί η παραγωγικότητα.
Για να μεγιστοποιήσετε τη διάρκεια ζωής του ατμοσφαιρικού κυλίνδρου με έμβολο, συνιστούμε τακτική επιθεώρηση και λίπανση όπως περιγράφεται στο εγχειρίδιο χρήσης.Η ομάδα υποστήριξής μας μπορεί να παρέχει λεπτομερή τεκμηρίωση και εκπαιδευτικούς πόρους για να βοηθήσει το προσωπικό συντήρησης να χειριστεί αποτελεσματικά τη ρουτίνα φροντίδας και επισκευής..
Είτε χρειάζεστε βοήθεια για την ενσωμάτωση του κυλίνδρου στο υπάρχον σας σύστημα είτε χρειάζεστε τεχνική συμβουλή για τη βελτιστοποίηση του συστήματος,Η εξειδικευμένη υπηρεσία υποστήριξης μας δεσμεύεται να παρέχει έγκαιρες και ακριβείς λύσεις προσαρμοσμένες στις ανάγκες σας.
Συσκευή και αποστολή:
Κάθε κύλινδρο είναι τυλιγμένο με αντιβροχικό υλικό και τοποθετείται μέσα σε ένα ανθεκτικό,ειδικά προσαρμοσμένο κουτί για την αποφυγή της κίνησης και της βλάβηςΓια την προστασία των λεπτών εξαρτημάτων χρησιμοποιούνται πρόσθετα υλικά αποσβεσμού, όπως εισάγοντες αφρού ή περιτύλιγμα φυσαλίδων.
Για την αποστολή, χρησιμοποιούμε αξιόπιστους μεταφορείς με επιλογές παρακολούθησης για να εγγυηθούμε την έγκαιρη και ασφαλή παράδοση.Η συσκευασία είναι σαφώς επισήμαντη με οδηγίες χειρισμού και πληροφορίες για το προϊόν, ώστε να διευκολύνεται η ομαλή επεξεργασίαΕίτε θα το στείλουμε στο εσωτερικό είτε στο εξωτερικό, εξασφαλίζουμε ότι ο κυλίνδρος με τα έμβολο φτάνει σε τέλεια κατάσταση, έτοιμος για άμεση χρήση.
