Περιγραφή του προϊόντος:

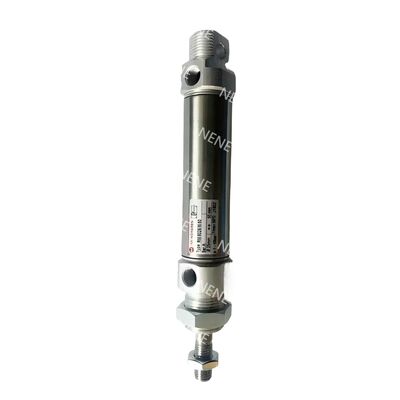

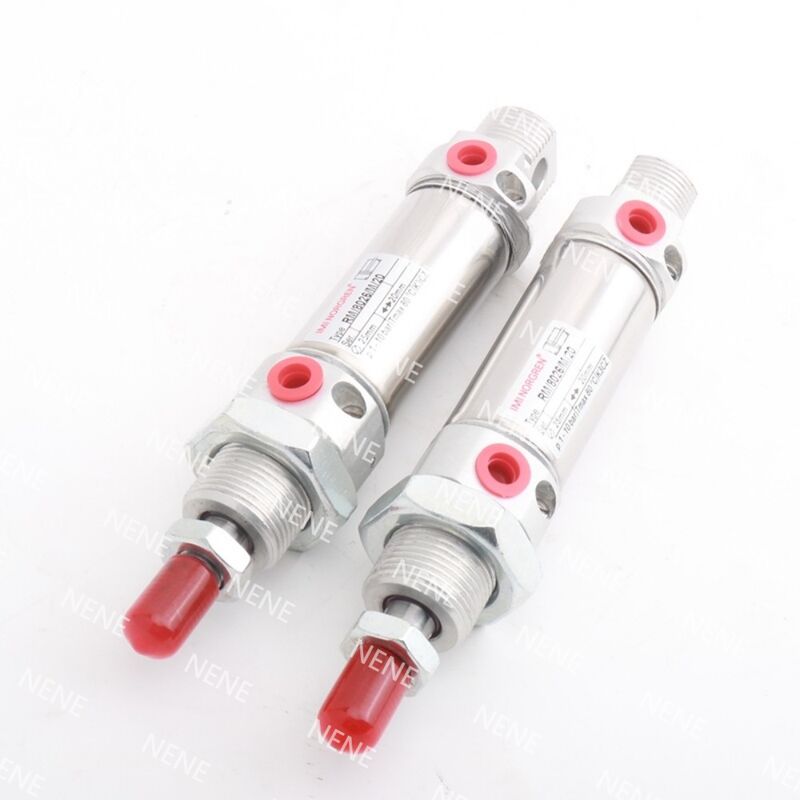

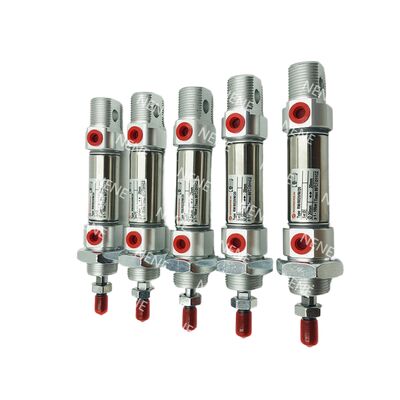

Η σειρά RM/28000/M αποτελείται από συμπαγείς κυλίνδρους Roundline μονοδραστικής λειτουργίας με μηχανισμό επιστροφής ελαστικών.διασφάλιση αξιόπιστης λειτουργίας και βελτιωμένης λειτουργικότητας.

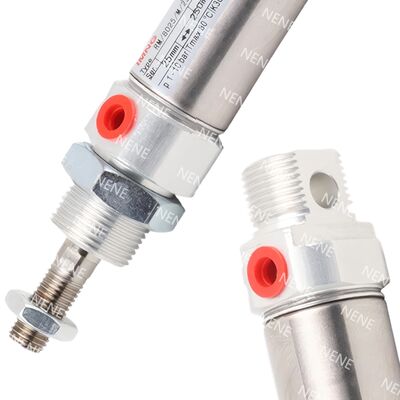

Οι κυλίνδροι είναι κατασκευασμένοι με σωλήνα από ανοξείδωτο χάλυβα και διαφανή ανωτισμένα αλουμινένια τερματικά καπάκια, προσφέρουν εξαιρετική αντοχή στη διάβρωση και υψηλή αντοχή.Αυτή η ανθεκτική κατασκευή εγγυάται μακροχρόνια απόδοση ακόμη και σε δύσκολα περιβάλλοντα.
Επιπλέον, η περιοχή RM/28000/M έχει σχεδιαστεί ώστε να είναι πλήρως συμβατή με τα πρότυπα ISO 6432.Το συμπαγές τους μέγεθος τους καθιστά ιδανική επιλογή για εφαρμογές που απαιτούν πνευματική τοποθέτηση σε στενά χώρα, καθώς και για εργασίες αυτοματισμού μικρής ταχύτητας.
Χαρακτηριστικά:
Ο συμπαγής σχεδιασμός συμμορφώνεται με τον παράγοντα σχήματος ISO 6432, επιτρέποντας την απρόσκοπτη ενσωμάτωση με τα τυποποιημένα εξαρτήματα.Αυτό καθιστά την εγκατάσταση απλή και συμβατή με ένα ευρύ φάσμα υφιστάμενων συστημάτων.
Το προϊόν είναι κατασκευασμένο από υλικά ανθεκτικά στη διάβρωση και είναι ιδανικό για χρήση σε σκληρά και απαιτητικά περιβάλλοντα.
Εξοπλισμένο με μαγνητικό έμβολο, απλοποιεί τη διαδικασία ανίχνευσης ορίων και παρέχει αποτελεσματική ανατροφοδότηση για τα συστήματα αυτοματισμού.
Η ανθεκτική μηχανική κατασκευή περιλαμβάνει διπλό φτυάρι, που συμβάλλει στη συνολική αντοχή και μακροζωία της συσκευής.Αυτό το στοιχείο σχεδιασμού εξασφαλίζει ασφαλή σφράγιση και ανθεκτικότητα κατά την παρατεταμένη χρήση.
Τεχνικές παραμέτρους:
| Άρθρο |
Προδιαγραφές |
| Διάτρηση (mm) |
10 / 12 / 16 / 20 / 25 |
| Τυποποιημένες διαδρομές (mm) |
10, 25, 50 |
| Μέγιστη στροφή (mm) |
50 |
| Ράβδος έμβολο Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Μέγεθος λιμένα |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Μεσαία |
Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών |
| Πίεση λειτουργίας |
2 έως 10 bar (29 έως 145 psi) |
| Θερμοκρασία λειτουργίας |
-10°C έως +80°C (14°F έως 176°F) |
| Λειτουργία |
Μονόδραση, άνοιγμα επιστροφής, μαγνητικό έμβολο |
| Κουροδέματα |
Αμβλύνσεις αποθηκών |
| Υλικό βαρελιών |
Ατσάλι ατσάλι |
| Υλικό κάλυψης τέρματος |
Διαυγές ανωτισμένο κράμα αλουμινίου |
| Υλικό ράβδου έμβολο |
Ατσάλι ατσάλι |
| Υλικό απόσβεσης |
Πολυουρεθάνιο |
| Σφραγίδες |
Καουτσούκ νιτριλίου (NBR) |
| Σχεδιασμός τερματικού καπάκι |
Δύο σπασμένα καπάκια υψηλής αντοχής |
| Τυπικά εξαρτήματα |
Αμυγδάλιο για τοποθέτηση μύτης, αμυγδάλιο για τη ράβδο του έμβολο |
| Προαιρετικά αξεσουάρ |
Εναλλακτικοί διακόπτες με ενσωματωμένο καλώδιο, συσσωρευτές τοποθέτησης διακόπτη, σωλήνες ευθείας και αγκώνων, εξοπλισμός τοποθέτησης |
| Θεωρητική ώθηση @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Δύναμη ελατήριας επιστροφής F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Βάρος και διαστάσεις |
Βλέπε πλήρες πίνακα διαστάσεων φύλλου δεδομένων |
| Διαφορές |
Κεντρική πίσω θύρα, επίπεδο πίσω κάλυμμα, πολλαπλές επιλογές τοποθέτησης |
| Συσκευές υπηρεσίας |
Δεν είναι διαθέσιμο |
| Δεδομένα φορτίου / εκτροπή |
Ανατρέξτε στα διαγράμματα φορτίου και κάμψης στο δελτίο δεδομένων |
Εφαρμογές:
Τα αυτοματοποιημένα συστήματα συναρμολόγησης και ευρεσιτεχνίας επωφελούνται σημαντικά από την ενεργοποίηση μικρής ροής, επιτρέποντας ακριβείς και αποτελεσματικές κινήσεις σε συμπαγείς χώρους.
Οι εργασίες αυτές απαιτούν ακρίβεια και ταχύτητα.που υποστηρίζονται από ειδικούς μηχανισμούς ενεργοποίησης.
Οι διαδικασίες συσκευασίας και οι εφαρμογές μηχανών συχνά απαιτούν συμπαγή και επαναληπτή κίνηση.
Οι εφαρμογές που χρειάζονται ολοκληρωμένη ανίχνευση θέσης επωφελούνται από ενισχυμένες δυνατότητες ελέγχου και παρακολούθησης, επιτρέποντας βελτιωμένη ακρίβεια και ανατροφοδότηση του συστήματος.
Υποστήριξη και υπηρεσίες:
Το προϊόν Piston Pneumatic Cylinder μας έχει σχεδιαστεί για να προσφέρει αξιόπιστη και αποτελεσματική απόδοση σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών.παρέχουμε ολοκληρωμένη βοήθεια, συμπεριλαμβανομένης της καθοδήγησης εγκατάστασης, αντιμετώπιση προβλημάτων, συμβουλές συντήρησης και βελτιστοποίηση της απόδοσης για να διασφαλιστεί ότι ο πνευματικός κύλινδρος σας λειτουργεί με μέγιστη απόδοση.
Προσφέρουμε λεπτομερή τεχνική τεκμηρίωση, συμπεριλαμβανομένων εγχειριδίων χρήσης, σχεδίων διαστάσεων και φύλλων προδιαγραφών για να σας βοηθήσουμε να κατανοήσετε τα χαρακτηριστικά του προϊόντος και τη σωστή χρήση.Η ομάδα υποστήριξης μας είναι εκπαιδευμένη για να βοηθήσει στην αναγνώριση του σωστού μοντέλου κυλίνδρου για τις συγκεκριμένες ανάγκες της εφαρμογής σας και μπορεί να σας συμβουλεύσει για επιλογές προσαρμογής εάν απαιτείται.
Οι υπηρεσίες συντήρησης περιλαμβάνουν συστάσεις σχετικά με τη λιπαντική, τα διαστήματα επιθεώρησης και τα ανταλλακτικά για την παράταση της ζωής του αεριωθούμενου κυλίνδρου.Παρέχουμε επίσης υπηρεσίες επισκευής για την αντιμετώπιση τυχόν λειτουργικών προβλημάτων και την αποκατάσταση του προϊόντος σε βέλτιστη κατάσταση λειτουργίας.
Για βελτιωμένη υποστήριξη, προσφέρουμε εκπαιδευτικές συνεδρίες και σεμινάρια για να βοηθήσουμε το τεχνικό προσωπικό σας να αποκτήσει σε βάθος γνώση σχετικά με τη λειτουργία και τη συντήρηση των πνευματικών κυλίνδρων.Στόχος μας είναι να διασφαλίσουμε ότι θα λάβετε έγκαιρη και αποτελεσματική υποστήριξη για να ελαχιστοποιήσουμε το χρόνο διακοπής και να μεγιστοποιήσουμε την παραγωγικότητα..
Παρακαλούμε ανατρέξτε στην τεκμηρίωση του προϊόντος και τους πόρους υποστήριξης που διατίθενται στον ιστότοπό μας για πρόσθετες πληροφορίες και οδηγούς επίλυσης προβλημάτων.
Συσκευή και αποστολή:
Οι ατμοσφαιρικοί κυλίνδροι μας είναι προσεκτικά συσκευασμένοι για τη μέγιστη προστασία κατά τη μεταφορά.Κουτί κυματοειδούς χαρτονιού για την πρόληψη ζημιών από κρούσεις ή δονήσειςΧρησιμοποιούνται πρόσθετα υλικά επένδυσης για την πλήρωση τυχόν κενών χώρων εντός της συσκευασίας, ώστε να αποφεύγεται η κίνηση.
Για την αποστολή, χρησιμοποιούμε αξιόπιστους μεταφορείς με επιλογές παρακολούθησης για να εγγυηθούμε την έγκαιρη και ασφαλή παράδοση.Συμπεριλαμβανομένων των Fragile και This Side Up για να εξασφαλιστεί η κατάλληλη φροντίδα.Ανάλογα με τον προορισμό, προσφέρουμε διάφορες μεθόδους αποστολής, συμπεριλαμβανομένων των τυποποιημένων, ταχείων και ταχείων υπηρεσιών για να καλύψουμε τις ανάγκες σας.
Πριν από την αποστολή, κάθε ατμοσφαιρικός κύλινδρος υπόκειται σε λεπτομερή επιθεώρηση ποιότητας για να επιβεβαιωθεί ότι πληροί όλες τις προδιαγραφές και είναι απαλλαγμένος από ελαττώματα.συμπεριλαμβανομένων των εγχειριδίων προϊόντος και των πληροφοριών εγγύησης, μέσα στο πακέτο για την ευκολία σας.
Η δέσμευσή μας είναι να παραδώσουμε τον ατμοσφαιρικό κύλινδρο σας σε τέλεια κατάσταση, έτοιμο για άμεση εγκατάσταση και χρήση.
