Περιγραφή Προϊόντος:

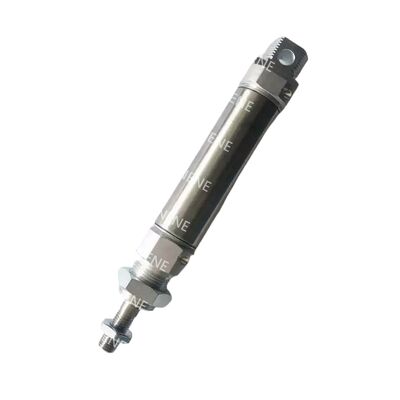

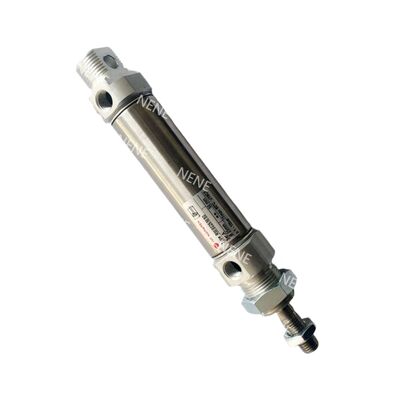

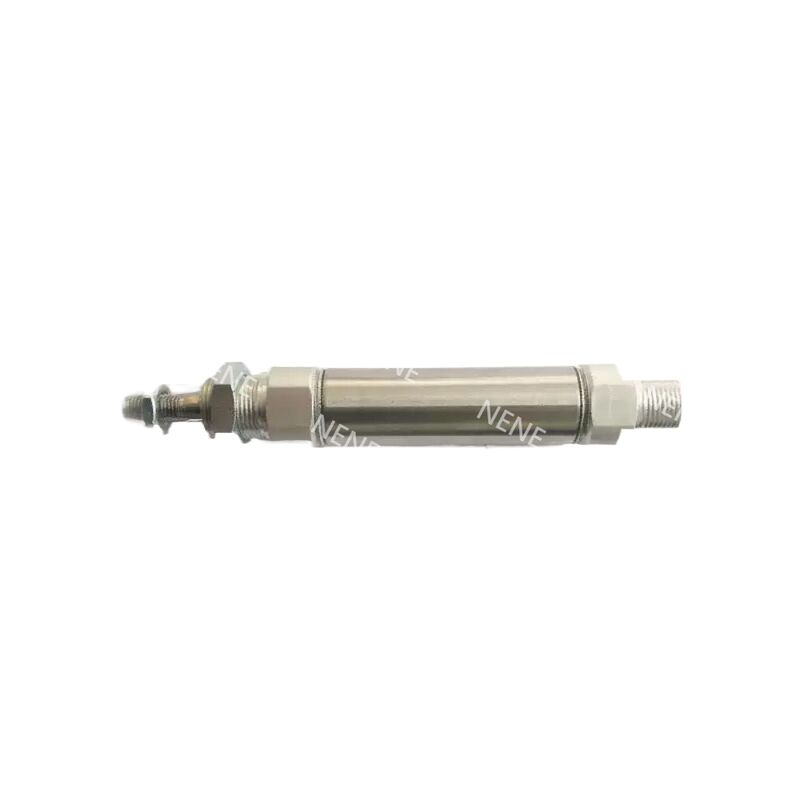

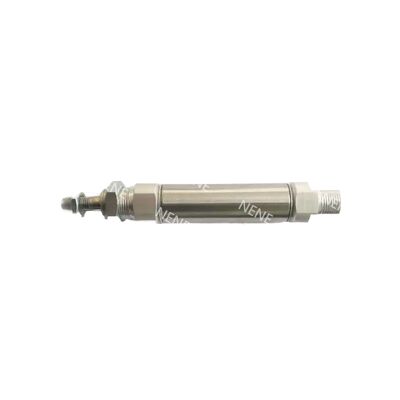

Η σειρά RM/28000/M αποτελείται από συμπαγείς κυλίνδρους Roundline μονής ενέργειας που διαθέτουν μηχανισμό επιστροφής ελατηρίου και είναι εξοπλισμένοι με μαγνητικό έμβολο ως βασικό χαρακτηριστικό. Αυτοί οι κύλινδροι έχουν σχεδιαστεί για να προσφέρουν αξιόπιστη απόδοση σε ένα συμπαγές συντελεστή μορφής.
Κατασκευασμένοι με σωλήνα από ανοξείδωτο χάλυβα και διαφανή ανοδιωμένα καπάκια αλουμινίου, οι κύλινδροι παρέχουν εξαιρετική αντοχή στη διάβρωση και βελτιωμένη ανθεκτικότητα. Αυτός ο συνδυασμός εξασφαλίζει υψηλή αντοχή και μακροχρόνια λειτουργία ακόμη και σε απαιτητικά περιβάλλοντα.
Επιπλέον, η σειρά RM/28000/M είναι πλήρως συμβατή με το πρότυπο ISO 6432, καθιστώντας την ιδανική επιλογή για εφαρμογές που απαιτούν συμπαγή πνευματική τοποθέτηση και αυτοματισμό μικρής διαδρομής σε περιορισμένους χώρους.
Χαρακτηριστικά:
Η συσκευή διαθέτει ένα συμπαγές συντελεστή μορφής ISO 6432, επιτρέποντας την απρόσκοπτη ενσωμάτωση με τυπικά εξαρτήματα. Αυτός ο σχεδιασμός εξασφαλίζει εύκολη εγκατάσταση και συμβατότητα σε διάφορες εφαρμογές.
Κατασκευασμένο από υλικά ανθεκτικά στη διάβρωση, είναι κατάλληλο για χρήση σε σκληρά και απαιτητικά περιβάλλοντα. Αυτή η ανθεκτικότητα ενισχύει τη μακροζωία και την αξιοπιστία του εξαρτήματος υπό δύσκολες συνθήκες.
Εξοπλισμένο με μαγνητικό έμβολο, η συσκευή διευκολύνει την απλή ανίχνευση ορίων και την ανατροφοδότηση αυτοματισμού. Αυτό το χαρακτηριστικό βελτιώνει την επιχειρησιακή απόδοση επιτρέποντας την ακριβή ανίχνευση θέσης.
Η στιβαρή μηχανική κατασκευή του περιλαμβάνει διπλά πρεσαριστά καπάκια, παρέχοντας ενισχυμένη αντοχή και ασφαλή στεγανοποίηση. Αυτός ο σχεδιασμός συμβάλλει στη συνολική ανθεκτικότητα και την αξιόπιστη απόδοση της συσκευής.
Τεχνικές παράμετροι:
| Στοιχείο |
Προδιαγραφή |
| Διάμετρος (mm) |
10 / 12 / 16 / 20 / 25 |
| Τυπικές διαδρομές (mm) |
10, 25, 50 |
| Μέγιστη διαδρομή (mm) |
50 |
| Ράβδος εμβόλου Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Μέγεθος θύρας |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Μέσο |
Συμπιεσμένος αέρας, φιλτραρισμένος, λιπασμένος ή μη λιπασμένος |
| Πίεση λειτουργίας |
2 έως 10 bar (29 έως 145 psi) |
| Θερμοκρασία λειτουργίας |
-10°C έως +80°C (14°F έως 176°F) |
| Λειτουργία |
Μονής ενέργειας, επιστροφή ελατηρίου, μαγνητικό έμβολο |
| Απόσβεση |
Απόσβεση buffer |
| Υλικό βαρελιού |
Ανοξείδωτος χάλυβας |
| Υλικό τελικού καλύμματος |
Διαφανές ανοδιωμένο κράμα αλουμινίου |
| Υλικό ράβδου εμβόλου |
Ανοξείδωτος χάλυβας |
| Υλικό buffer |
Πολυουρεθάνη |
| Σφραγίδες |
Νιτριλικό καουτσούκ (NBR) |
| Σχεδιασμός τελικού καπακιού |
Διπλά πρεσαριστά καπάκια υψηλής αντοχής |
| Τυπικά αξεσουάρ |
Παξιμάδι στερέωσης μύτης, παξιμάδι ασφάλισης ράβδου εμβόλου |
| Προαιρετικά αξεσουάρ |
Διακόπτης Reed με ενσωματωμένο καλώδιο, βραχίονες στερέωσης διακόπτη, ίσια και αγκωνωτά εξαρτήματα, υλικό στερέωσης |
| Θεωρητική ώθηση @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Δύναμη ελατηρίου επιστροφής F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Βάρος & διαστάσεις |
Δείτε τον πίνακα διαστάσεων του πλήρους δελτίου δεδομένων |
| Παραλλαγές |
Κεντρική πίσω θύρα, επίπεδο πίσω κάλυμμα, πολλαπλές επιλογές στερέωσης |
| Κιτ σέρβις |
Δεν είναι διαθέσιμο |
| Δεδομένα φόρτισης / εκτροπής |
Ανατρέξτε στα διαγράμματα φόρτισης και εκτροπής στο δελτίο δεδομένων |
Εφαρμογές:
Οι αυτοματοποιημένες διαδικασίες συναρμολόγησης και ευρετηρίασης επωφελούνται σημαντικά από τη δράση μικρής διαδρομής, επιτρέποντας ακριβείς και αποτελεσματικές κινήσεις εντός μιας συμπαγούς εμβέλειας.
Στον τομέα του χειρισμού ηλεκτρονικών εξαρτημάτων, οι λειτουργίες pick-and-place συχνά απαιτούν μικρές αποστάσεις διαδρομής για τη διατήρηση της ταχύτητας και της ακρίβειας. Αυτές οι εργασίες βασίζονται σε εξειδικευμένες τεχνικές ενεργοποίησης που υποστηρίζουν τη γρήγορη και αξιόπιστη τοποθέτηση.
Οι εφαρμογές συσκευασίας και μηχανικής φροντίδας απαιτούν συμπαγή και επαναλαμβανόμενη κίνηση. Η ικανότητα παροχής σταθερής απόδοσης σε περιορισμένο χώρο είναι ζωτικής σημασίας για τη βελτιστοποίηση των ροών εργασίας παραγωγής και τη διασφάλιση της ποιότητας των προϊόντων.
Επιπλέον, οι εφαρμογές που απαιτούν ενσωματωμένη ανίχνευση θέσης μπορούν να επιτύχουν βελτιωμένο έλεγχο και ανατροφοδότηση. Αυτή η ενσωμάτωση υποστηρίζει βελτιωμένη ακρίβεια και αξιοπιστία σε διάφορες αυτοματοποιημένες διαδικασίες.
Υποστήριξη και Υπηρεσίες:
Ο Πνευματικός Κύλινδρος Εμβόλου μας έχει σχεδιαστεί για υψηλή απόδοση και ανθεκτικότητα σε διάφορες βιομηχανικές εφαρμογές. Για τεχνική υποστήριξη, βεβαιωθείτε ότι έχετε έτοιμο τον αριθμό μοντέλου, τις προδιαγραφές και τις λεπτομέρειες του προβλήματος για να μας βοηθήσετε να σας παρέχουμε ακριβή βοήθεια.
Προσφέρουμε ολοκληρωμένες υπηρεσίες, όπως καθοδήγηση εγκατάστασης, συμβουλές συντήρησης, αντιμετώπιση προβλημάτων και υποστήριξη επισκευής για μεγιστοποίηση της απόδοσης και της διάρκειας ζωής του πνευματικού σας κυλίνδρου.
Συνιστάται τακτική συντήρηση για την αποφυγή φθοράς και τη διασφάλιση της βέλτιστης λειτουργίας. Αυτό περιλαμβάνει τον έλεγχο για διαρροές αέρα, την επιθεώρηση των στεγανοποιήσεων και των ράβδων για ζημιές και τη λίπανση των κινούμενων μερών, όπως καθορίζεται στο εγχειρίδιο προϊόντος.
Για τυχόν τεχνικές ερωτήσεις ή αιτήματα σέρβις, η ομάδα υποστήριξής μας είναι εξοπλισμένη για να βοηθήσει με διαγνωστικά, ανταλλακτικά και πληροφορίες εγγύησης για να διατηρήσει τα πνευματικά σας συστήματα να λειτουργούν ομαλά.
Συσκευασία και Αποστολή:
Κάθε Πνευματικός Κύλινδρος Εμβόλου είναι προσεκτικά συσκευασμένος για να εξασφαλίσει τη μέγιστη προστασία κατά τη μεταφορά. Ο κύλινδρος τυλίγεται πρώτα σε ένα προστατευτικό μανίκι αφρού για την αποφυγή γρατσουνιών και μικρών κρούσεων. Στη συνέχεια, τοποθετείται σε ένα προσαρμοσμένο χαρτοκιβώτιο με πρόσθετα υλικά απορρόφησης κραδασμών. Η συσκευασία σφραγίζεται με ασφάλεια και επισημαίνεται με οδηγίες χειρισμού για την ασφαλή παράδοση.
Για την αποστολή, χρησιμοποιούμε αξιόπιστους μεταφορείς με επιλογές παρακολούθησης για την παροχή ενημερώσεων σε πραγματικό χρόνο σχετικά με την κατάσταση της παραγγελίας σας. Ανάλογα με τον προορισμό, οι μέθοδοι αποστολής μπορεί να περιλαμβάνουν τυπική χερσαία μεταφορά, ταχεία αεροπορική μεταφορά ή υπηρεσίες ταχυμεταφορών. Όλες οι αποστολές επιθεωρούνται πριν από την αποστολή για να εγγυηθεί ότι το προϊόν θα φτάσει σε εσάς σε άριστη κατάσταση.
