Περιγραφή του προϊόντος:

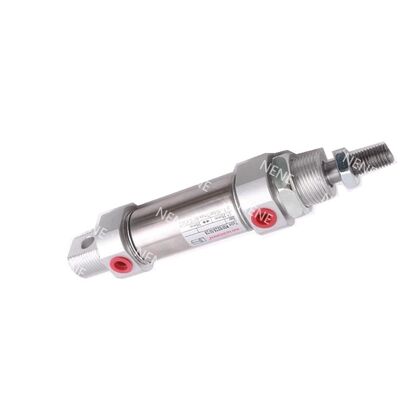

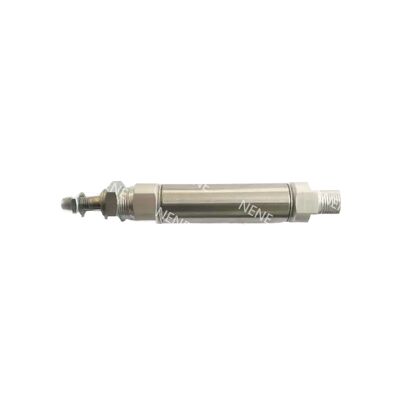

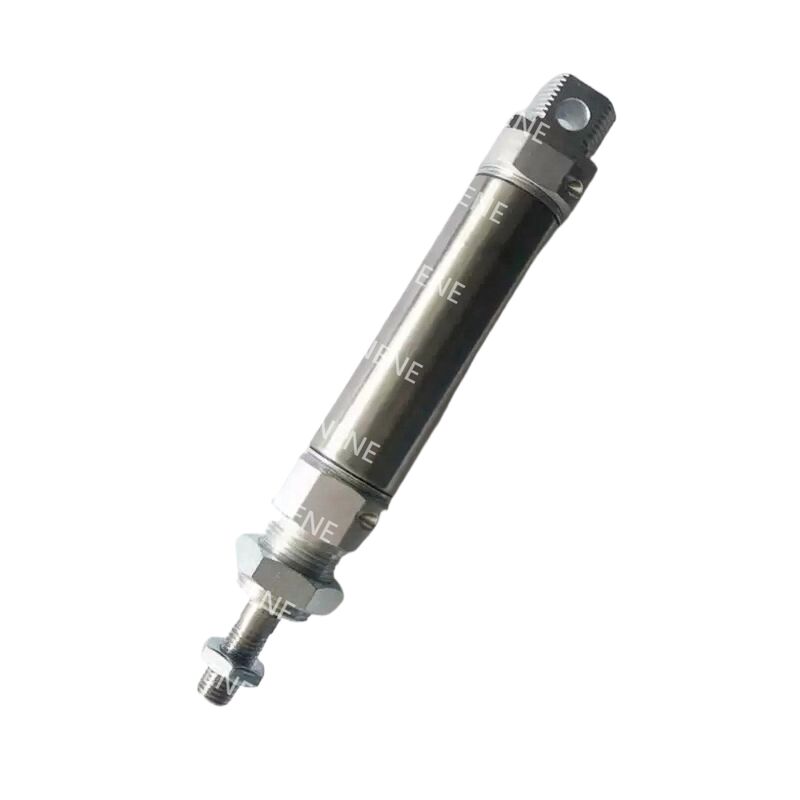

Η σειρά RM/28000/M αποτελείται από συμπαγείς κυλίνδρους Roundline με μία μόνο δράση, οι οποίοι διαθέτουν μηχανισμό επιστροφής ελαστικών.βελτίωση της λειτουργικότητας και της αξιοπιστίας τους.
Η κατασκευή του με σωλήνα από ανοξείδωτο χάλυβα και διαυγές ανωτισμένο αλουμίνιο, εξασφαλίζει εξαιρετική αντοχή στη διάβρωση και υψηλή αντοχή.Αυτή η ανθεκτική κατασκευή τους καθιστά κατάλληλους για απαιτητικά περιβάλλοντα, διατηρώντας παράλληλα ένα ελαφρύ προφίλ.
Επιπλέον, η περιοχή RM/28000/M είναι πλήρως συμβατή με το πρότυπο ISO 6432,καθιστώντας την ιδανική επιλογή για εφαρμογές που απαιτούν συμπαγείς λύσεις ατμοσφαιρικής τοποθέτησης και αυτοματισμό μικρής ροήςΕιδικά όταν ο χώρος είναι περιορισμένος.
Χαρακτηριστικά:
Ο συμπαγής παράγοντας μορφής ISO 6432 έχει σχεδιαστεί για να διευκολύνει την εύκολη ενσωμάτωση με τα τυποποιημένα εξαρτήματα, εξασφαλίζοντας μια απρόσκοπτη διαδικασία εγκατάστασης.
Κατασκευασμένο από υλικά ανθεκτικά στη διάβρωση, το προϊόν αυτό είναι ιδανικό για χρήση σε απαιτητικά και σκληρά περιβάλλοντα όπου η αντοχή είναι απαραίτητη.
Με μαγνητικό έμβολο, απλοποιεί την ανίχνευση ορίων και ενισχύει την ανατροφοδότηση αυτοματισμού, καθιστώντας το αποτελεσματική επιλογή για διάφορες εφαρμογές.
Ο ανθεκτικός μηχανικός σχεδιασμός του περιλαμβάνει διπλό φτυάρισμα των τερματικών καπάκων, παρέχοντας πρόσθετη αντοχή και αξιοπιστία για μακροχρόνια λειτουργία.
Τεχνικές παραμέτρους:
| Άρθρο |
Προδιαγραφές |
| Διάτρηση (mm) |
10 / 12 / 16 / 20 / 25 |
| Τυποποιημένες διαδρομές (mm) |
10, 25, 50 |
| Μέγιστη στροφή (mm) |
50 |
| Ράβδος έμβολο Ø (mm) |
4 (Ø10), 6 (Ø12, Ø16), 8 (Ø20), 10 (Ø25) |
| Μέγεθος λιμένα |
M5 (Ø10/12/16), G1/8 (Ø20/25) |
| Μεσαία |
Άλλες συσκευές για την κατασκευή ηλεκτρικών συσσωρευτών |
| Πίεση λειτουργίας |
2 έως 10 bar (29 έως 145 psi) |
| Θερμοκρασία λειτουργίας |
-10°C έως +80°C (14°F έως 176°F) |
| Λειτουργία |
Μονόδραση, άνοιγμα επιστροφής, μαγνητικό έμβολο |
| Κουροδέματα |
Αμβλύνσεις αποθηκών |
| Υλικό βαρελιών |
Ατσάλι ατσάλι |
| Υλικό κάλυψης τέρματος |
Διαυγές ανωτισμένο κράμα αλουμινίου |
| Υλικό ράβδου έμβολο |
Ατσάλι ατσάλι |
| Υλικό απόσβεσης |
Πολυουρεθάνιο |
| Σφραγίδες |
Καουτσούκ νιτριλίου (NBR) |
| Σχεδιασμός τερματικού καπάκι |
Δύο σπασμένα καπάκια υψηλής αντοχής |
| Τυπικά εξαρτήματα |
Αμυγδάλιο για τοποθέτηση μύτης, αμυγδάλιο για τη ράβδο του έμβολο |
| Προαιρετικά αξεσουάρ |
Εναλλακτικοί διακόπτες με ενσωματωμένο καλώδιο, συσσωρευτές τοποθέτησης διακόπτη, σωλήνες ευθείας και αγκώνων, εξοπλισμός τοποθέτησης |
| Θεωρητική ώθηση @ 6 bar (N) |
Ø10: 40.7 ; Ø12: 57.7 ; Ø16: 102 ; Ø20: 165 ; Ø25: 260 |
| Δύναμη ελατήριας επιστροφής F1 @ 6 bar (N) |
Ø10: 3.7 ; Ø12: 4.8 ; Ø16: 10.5 ; Ø20: 16.1 ; Ø25: 21.6 |
| Βάρος και διαστάσεις |
Βλέπε πλήρες πίνακα διαστάσεων φύλλου δεδομένων |
| Διαφορές |
Κεντρική πίσω θύρα, επίπεδο πίσω κάλυμμα, πολλαπλές επιλογές τοποθέτησης |
| Συσκευές υπηρεσίας |
Δεν είναι διαθέσιμο |
| Δεδομένα φορτίου / εκτροπή |
Ανατρέξτε στα διαγράμματα φορτίου και κάμψης στο δελτίο δεδομένων |
Εφαρμογές:
Οι αυτοματοποιημένες διαδικασίες συναρμολόγησης και ευρεσιτεχνίας επωφελούνται σημαντικά από την ενεργοποίηση μικρής ροής, επιτρέποντας ακριβή και αποτελεσματική κίνηση σε συμπαγείς χώρους.
Το χειρισμό ηλεκτρονικών εξαρτημάτων, όπως οι λειτουργίες pick-and-place, υποστηρίζεται αποτελεσματικά όταν πρόκειται για μικρές αποστάσεις ταξιδιού, εξασφαλίζοντας την ακρίβεια και την ταχύτητα.
Οι εργασίες συσκευασίας και οι εφαρμογές χειρισμού μηχανών απαιτούν συχνά συμπαγή και επαναλαμβανόμενη κίνηση, η οποία μπορεί να επιτευχθεί μέσω εξειδικευμένων συστημάτων ενεργοποίησης.
Επιπλέον, οι εφαρμογές που απαιτούν ολοκληρωμένη ανίχνευση θέσης βασίζονται σε αυτές τις τεχνολογίες για τη διατήρηση ακριβούς ελέγχου και ανατροφοδότησης καθ' όλη τη διάρκεια της λειτουργίας τους.
Υποστήριξη και υπηρεσίες:
Το προϊόν Piston Pneumatic Cylinder είναι σχεδιασμένο για αξιόπιστη και αποδοτική απόδοση σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών.Βεβαιωθείτε ότι έχετε τον αριθμό μοντέλου, προδιαγραφές και συνθήκες λειτουργίας που είναι διαθέσιμες για να μας βοηθήσουν να σας βοηθήσουμε άμεσα.
Προσφέρουμε ολοκληρωμένες υπηρεσίες, όπως καθοδήγηση εγκατάστασης, συμβουλές συντήρησης, βοήθεια επίλυσης προβλημάτων και υποστήριξη ανταλλακτικών.Η τεχνική ομάδα μας είναι αφοσιωμένη στο να σας βοηθήσει να μεγιστοποιήσετε την απόδοση και τη διάρκεια ζωής του πνευματικού κυλίνδρου σας.
Αν συναντήσετε οποιαδήποτε προβλήματα, τα κοινά βήματα αντιμετώπισης προβλημάτων περιλαμβάνουν τον έλεγχο για διαρροές αέρα, εξασφαλίζοντας το σωστό λίπανση, επαληθεύοντας την ευθυγράμμιση τοποθέτησης,και την επιθεώρηση των σφραγίδων και των ράβδων του έμβολο για φθορά ή βλάβη.
Συνιστάται τακτική συντήρηση για την πρόληψη χρόνου διακοπής λειτουργίας και τη διατήρηση της βέλτιστης λειτουργικότητας.
Για λεπτομερή εγχειρίδια προϊόντων, τεκμηρίωση υπηρεσιών και FAQ, ανατρέξτε στους πόρους που παρέχονται με το προϊόν σας ή επισκεφθείτε την επίσημη ιστοσελίδα μας.
Είμαστε αφοσιωμένοι στην παροχή εξαιρετικής υποστήριξης πελατών για να διασφαλίσουμε την ικανοποίησή σας και την επιχειρησιακή επιτυχία με τα προϊόντα Piston Pneumatic Cylinder.
Συσκευή και αποστολή:
Κάθε κύλινδρο είναι τυλιγμένο με φυσαλίδα και τοποθετείται σε ένα ανθεκτικό,ειδικά προσαρμοσμένο χαρτόκουτο για την αποφυγή οποιασδήποτε κίνησης ή βλάβηςΤα προστατευτικά σφουγγαρίσματα χρησιμοποιούνται για να απομακρύνουν το προϊόν και να απορροφούν τα σοκ.
Για την αποστολή, χρησιμοποιούμε αξιόπιστους μεταφορείς με επιλογές παρακολούθησης για να εγγυηθούμε την έγκαιρη και ασφαλή παράδοση.Προσφέρουμε επίσης ταχεία επιλογές αποστολής κατόπιν αιτήματος για να καλύψουμε επείγουσες ανάγκες.
Πριν από την αποστολή, κάθε κυλίνδρος υπόκειται σε λεπτομερή επιθεώρηση ποιότητας για να διασφαλιστεί ότι πληροί τα υψηλά πρότυπά μας.Δεσμευόμαστε να παραδώσουμε την παραγγελία σας σε τέλεια κατάσταση και εκτιμούμε την εμπιστοσύνη σας στα προϊόντα μας.
