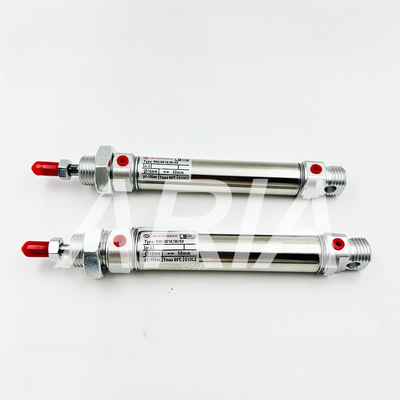

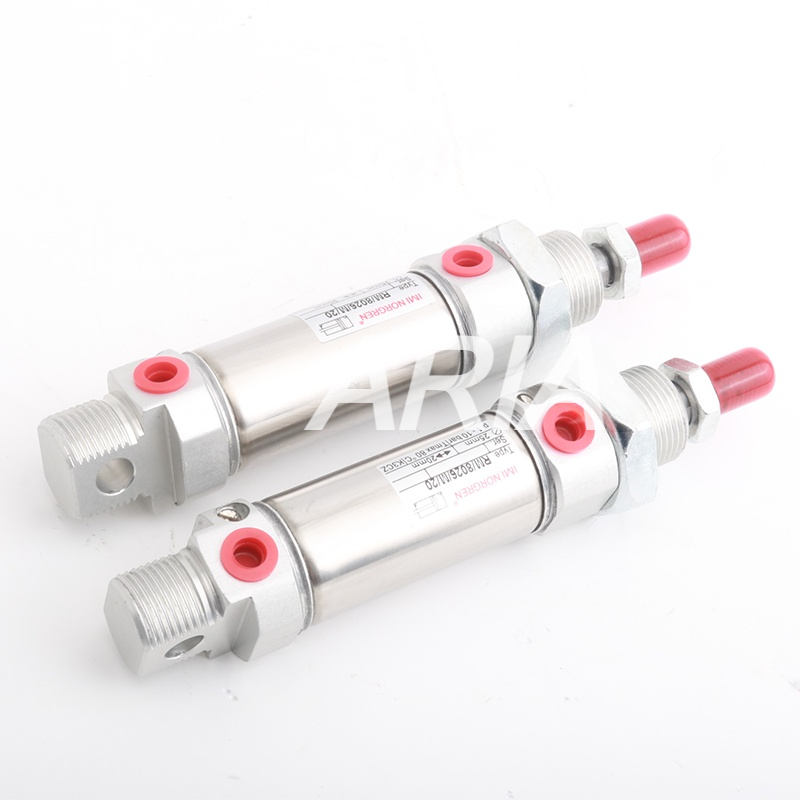

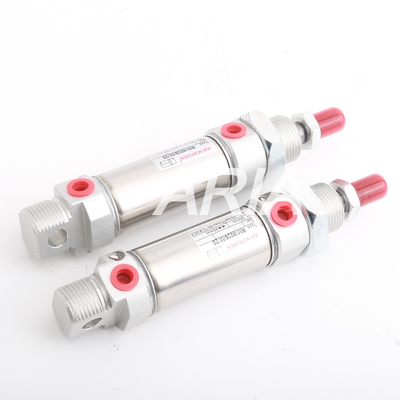

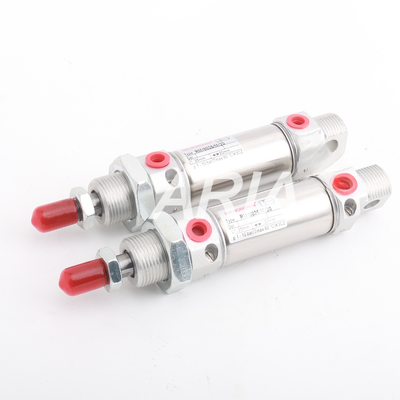

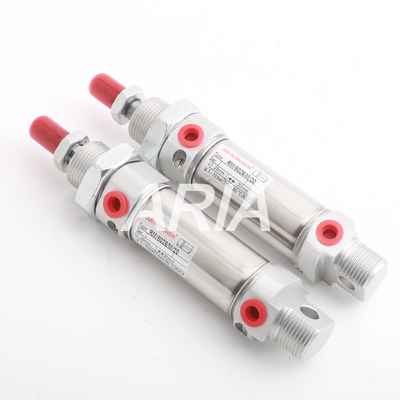

IMI Norgren RM/28010 /M/MF/JM/10/15/20/25/30/50/60/75/100/125/150/175/200Mκύλινδρος Διάμετρος Φ 10 Μίνι κυλινδρικός κύλινδρος ISO6432

1. Τυποποιημένη ονοματολογία (διακρίνονται δύο τύποι)

1. RM/28010/XX: Βασική έκδοση χωρίς μαγνητικό έμβολο, χωρίς μαγνητικό δαχτυλίδι, ασυμβίβαστη με μαγνητικούς διακόπτες
2. RM/28010/M/XX: Έκδοση με ενσωματωμένο μαγνητικό δαχτυλίδι, συμβατή με διακόπτες ανίχνευσης μαγνητικής θέσης

• Σειρά 28000: Μονόδραστες φιάλες με εσωτερικό ελατήριο επιστροφής (διαφορετικές από τις διπλόδραστες σειράς RM/8000)
• 10 = Μέγεθος τρύπας Φ10 mm
• Αριθμός επακόλουθου: Τυποποιημένη εγχώρια ροή (20/25/40/50/100/160mm)

2Οικουμενικές βασικές τεχνικές παραμέτρους (ιδιαίοι για όλα τα μοντέλα)

2.1 Πρότυπο και λειτουργία

• Πρότυπο συμμόρφωσης: Διεθνές Πρότυπο ISO 6432 για μικρά στρογγυλά κύλινδροι
• Τρόπος λειτουργίας: Μονόδραση (επέκταση μέσω τροφοδοσίας αέρα, αυτόματη ανάσυρση με ενσωματωμένο ελατήριο)
• Κουσούνι: σταθερά πολυουρεθάνικα μαξιλάρια PU και στα δύο άκρα· μη ρυθμιζόμενο μαξιλαράκι

2.2 Προδιαγραφές υγρών λειτουργίας

• Μέσο: Φιλτράρισμα καθαρού συμπιεσμένου αέρα, διαθέσιμη λειτουργία χωρίς λίπανση (συστήνεται φίλτρο ακρίβειας 5μm)
• Εργασιακή πίεση: 2 ~ 10 bar
• Πίεση εκρήξεως: 12 bar
• Θερμοκρασία λειτουργίας: -10°C ~ +80°C· απαιτείται παροχή ξηρού αέρα κάτω των 2°C για να αποφευχθεί η πάγωμα
• Τρίχωμα αεροδρόμου: εσωτερικό νήμα M5
• Διάμετρος ράβδου Φ6mm, μπροστινό νήμα M4

2.3 Συνολικά δομικά υλικά (ομοιόμορφα σε ολόκληρη σειρά)

• Βαρέλι: Αυστενιτικό ανοξείδωτο χάλυβα, ανθεκτικό στη σκουριά και στη διάβρωση
• Στάβλος έμβολο: Αυστενίτικος ανοξείδωτος χάλυβας
• Τελικά καπάκια: καθαρό ανωτισμένο κράμα αλουμινίου
• Τυποποιημένες σφραγίδες: από νιτρικό καουτσούκ NBR· σφραγίδες από φθοριούχο καουτσούκ προαιρετικές για εφαρμογές υψηλής θερμοκρασίας
• Κουσούνι και σκούπισμα: πολυουρεθάνιο PU
• Τυποποιημένα εξαρτήματα: Προσωρινό νάτλο τοποθέτησης, νάτλο κλειδώματος ράβδου έμβολο

2.4 Διαρθρωτικά χαρακτηριστικά

1. Δύο στρώσεις, επικάλυψεις, ανθεκτικές στις συγκρούσεις και στις ρωγμές
2. Ενσωματωμένο νήμα τοποθέτησης οπίσθιας μίας λαβής, χωρίς να απαιτείται επιπλέον στήριγμα λαβής
3. Σφραγίδες τύπου Z χαμηλής τριβής για ομαλή λειτουργία σε υψηλές/χαμηλές ταχύτητες και παρατεταμένη διάρκεια ζωής
4. Συγκινητικό στρογγυλό σώμα από ανοξείδωτο χάλυβα, ιδανικό για περιορισμένους χώρους εγκατάστασης σε εξοπλισμό
5. Όλα τα εξαρτήματα επαφής από ανοξείδωτο χάλυβα, κατάλληλα για υγρό και ελαφρά διαβρωτικό περιβάλλον

3. Μοντέλο Κατανομή κατά εγκεφαλικό επεισόδιο

4Θεωρητική δύναμη εξόδου (6bar τυπική παροχή αέρα, Φ10 οπή)

• Τροφή επέκτασης: 47,1 N (δύναμη εξόδου όταν ο αέρας ωθεί το έμβολο προς τα έξω)
• Η ανάσυρση βασίζεται σε εσωτερικό ελατήριο· δεν υπάρχει ισχύς έλξης (χαρακτηριστικό των κυλίνδρων μίας δράσης)

5Εφαρμόσιμες βιομηχανίες

6Προαιρετικές αναβαθμίσεις και αξεσουάρ

1. Μαγνητικοί διακόπτες: συμβατοί μόνο με μοντέλα με το προσθήκη /M, ταιριάζουν με τους διακόπτες ζαχαροπλαστικής σειράς QM
2. Αναβάθμιση της σφραγίδας: Σφραγίδες φθοριούχου καουτσούκ / V για περιβάλλοντα υψηλής θερμοκρασίας και μολυσμένα με πετρέλαιο
3. Συσκευές για την τοποθέτηση: Φλάνσες, ενδιάμεσοι σχοινίτες, οπίσθια ράβδοι και άλλα είδη τοποθέτησης σύμφωνα με τα πρότυπα ISO
