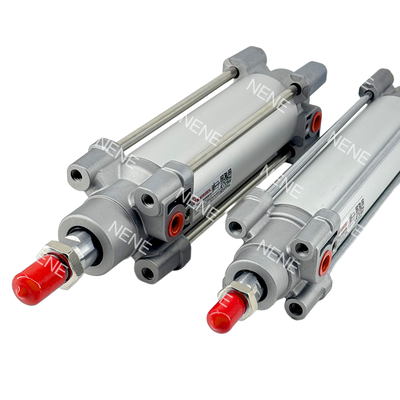

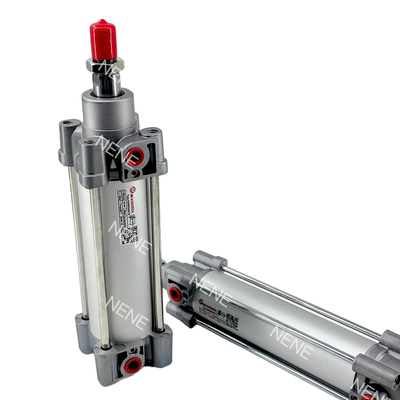

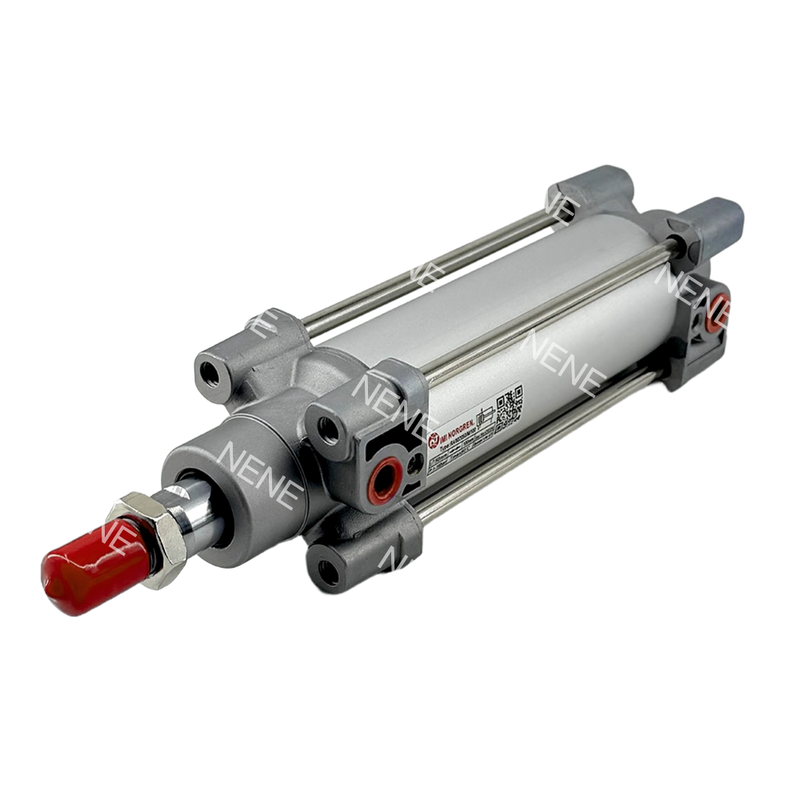

RA/802100/M/25 Πνευματικός κύλινδρος μικρής ροής IMI Norgren 100 mm Borre G1/2 με ACS για στερεοποίηση ακριβείας

Περιγραφή του προϊόντος:

Η σειρά RA/802100/M αντιπροσωπεύει έναν υψηλής απόδοσης, διπλή δράση πνευματικό κύλινδρο σχεδιασμένο σύμφωνα με το πρότυπο ISO 15552.Αυτός ο κύλινδρος διαθέτει διάμετρο 100 mm και είναι διαθέσιμος σε ένα ευρύ φάσμα μήκους εγκοπής.Το σύστημα αυτό είναι σχεδιασμένο για να παρέχει αξιόπιστη και αποτελεσματική γραμμική κίνηση σε ένα ευρύ φάσμα εργασιών βιομηχανικής αυτοματοποίησης.

Το κεντρικό στοιχείο της λειτουργικότητας αυτού του κυλίνδρου είναι το προηγμένο Adaptive Cushioning System (ACS).Αυτός ο έξυπνος μηχανισμός ρυθμίζει αυτόματα την επίδραση της αμαξοστοιχίας με βάση τις διαφορετικές συνθήκες φόρτωσης, που εξαλείφει την ανάγκη χειροκίνητης ρύθμισης των βιδών του μαξιλαριού ή εξειδικευμένης εμπειρογνωμοσύνης.και η συνολική διάρκεια ζωής του κυλίνδρου παρατείνεται σημαντικά.

Κατασκευασμένη με ένα ανθεκτικό στρογγυλό σχοινί σχεδιασμό μαζί με εξωτερικές ράβδους δέσμης, η σειρά RA/802100/M προσφέρει εξαιρετική αντοχή και είναι κατάλληλη για σκληρότερα και πιο απαιτητικά περιβάλλοντα.Ο κύλινδρος είναι εξοπλισμένος με μαγνητικό έμβολο ως προεπιλογή, η οποία διευκολύνει την απλή ανίχνευση θέσης όταν συνδυάζεται με συμβατούς διακόπτες καλαμιού ή στερεών στοιχείων.και τα πρότυπα NFE 49-003-1 εγγυώνται την εναλλακτικότητα και τη συμμόρφωση με τα παγκόσμια πρότυπα.

λειτουργούν σε μέγιστη πίεση 16 bar και μπορούν να λειτουργούν σε θερμοκρασία από -10 °C έως +80 °C,Αυτός ο κύλινδρος αποδεικνύει ευελιξία ικανή να ανταποκρίνεται σε αυστηρές βιομηχανικές απαιτήσεις.Το μέγεθος της διάτρησης των 100 mm παρέχει ισχυρή θεωρητική ώθηση 4710N σε 6 bar, καθιστώντας το ιδιαίτερα κατάλληλο για εφαρμογές βαριάς χρήσης που απαιτούν υψηλή δύναμη και μακροχρόνια απόδοση.

Χαρακτηριστικά:

Το Adaptive Cushioning System (ACS) ρυθμίζει αυτόματα το μαξιλάρι με βάση τα διαφορετικά φορτία.διασφάλιση ομαλής και ασφαλούς λειτουργίας με σημαντική μείωση των επιπέδων θορύβου και δονήσεων.

Το προϊόν αυτό συμμορφώνεται με διεθνώς αναγνωρισμένα πρότυπα, συμπεριλαμβανομένων των προτύπων ISO 15552, VDMA 24562 και NFE 49-003-1.Η συμμόρφωση αυτή εγγυάται την παγκόσμια εναλλακτικότητα και απλοποιεί την ενσωμάτωση στα υφιστάμενα συστήματα.

Με στρογγυλό σχεδιασμό βαρέλι με εξωτερικές ράβδους δέσμης, η κατασκευή προσφέρει εξαιρετική αντοχή κατάλληλη για επιθετικά βιομηχανικά περιβάλλοντα.Αυτή η ανθεκτική κατασκευή εξασφαλίζει μακροζωία και αξιόπιστη απόδοση.

Εξοπλισμένο με ένα τυπικό μαγνητικό έμβολο, επιτρέπει την εύκολη ανίχνευση θέσης χρησιμοποιώντας διακόπτες ζαχαροπλαστικής ή στερεής κατάστασης, όπως η σειρά M/50, βελτιώνοντας την λειτουργική ακρίβεια και τον έλεγχο.

Το σύστημα λειτουργεί αποτελεσματικά σε ένα ευρύ εύρος πιέσεων από 1 έως 16 bar, καθιστώντας το ευέλικτο για μια ποικιλία εφαρμογών, από ελαφρές έως βαριές εργασίες.

Διατίθεται μια ευρεία επιλογή από μήκη εγκοπής, που καλύπτει τόσο τις τυπικές όσο και τις μη τυπικές επιλογές έως 1000 mm, καλύπτοντας έτσι τις ποικίλες λειτουργικές απαιτήσεις.

Η χρήση σφραγίδων PUR διευκολύνει τη λειτουργία με χαμηλή τριβή και παρατείνει τη διάρκεια ζωής του προϊόντος.μείωση των προσπαθειών συντήρησης.

Αυτό το προϊόν έχει υποστεί αυστηρές δοκιμές σύμφωνα με τα πρότυπα EN 61373 Κατηγορίας 1, Τάξη A + B, καθιστώντας το κατάλληλο για απαιτητικές εφαρμογές σιδηροδρόμων και μεταφορών.

Σε πίεση λειτουργίας 6 bar, η θεωρητική ώθηση που παράγεται είναι 4710 N κατά τη διάρκεια του outstroke και 4416 N κατά τη διάρκεια του instroke, παρέχοντας εξαιρετική ισχύ που απαιτείται για δύσκολες εφαρμογές.

Διατίθενται αρκετές παραλλαγές, προσφέροντας συμβατότητα με διαφορετικά υλικά ράβδων έμβολο, ειδικούς σκουπιδοτυφεκούς, σφραγίδες χαμηλής τριβής και εκτεταμένες ράβδους έμβολο για την κάλυψη των ειδικών αναγκών των χρηστών.

Τεχνικές παραμέτρους:

Εφαρμογές:

Υποστήριξη και υπηρεσίες:

Το προϊόν Piston Pneumatic Cylinder είναι σχεδιασμένο για αξιόπιστη και αποδοτική απόδοση σε ένα ευρύ φάσμα βιομηχανικών εφαρμογών.είναι σημαντικό να ακολουθείται η συνιστώμενη εγκατάσταση, οδηγίες συντήρησης και αντιμετώπισης προβλημάτων.

Εγκατάσταση:

Βεβαιωθείτε ότι ο κύλινδρος είναι στερεώς τοποθετημένος και ευθυγραμμισμένος σωστά, ώστε να αποφεύγεται το πλευρικό φορτίο που μπορεί να προκαλέσει πρόωρη φθορά.Χρήση κατάλληλων εξαρτημάτων και συνδέσεων συμβατών με τις προδιαγραφές της φιάληςΕλέγξτε αν η παροχή αέρα είναι καθαρή, στεγνή και ρυθμίζεται στα συνιστώμενα επίπεδα πίεσης.

Διατήρηση:

Ελέγξτε τακτικά τον κύλινδρο για σημάδια φθοράς, βλάβης ή διαρροών.Αντικαταστήστε περιοδικά τις σφραγίδες και άλλα στοιχεία φθοράς για να αποφευχθεί η υποβάθμιση της απόδοσης.

Επεξεργασία προβλημάτων:

Εάν ο κύλινδρος δεν λειτουργεί ομαλά ή δεν κινείται, ελέγξτε αν υπάρχουν προβλήματα παροχής αέρα, μπλοκαρίσματα ή μηχανικά εμπόδια.Επιβεβαιώστε ότι οι βαλβίδες ελέγχου και οι συνδέσεις λειτουργούν σωστάΓια επίμονα προβλήματα, συμβουλευτείτε το λεπτομερές τεχνικό εγχειρίδιο για προηγμένες διαγνωστικές και επισκευαστικές διαδικασίες.

Η ομάδα τεχνικής υποστήριξης μας είναι αφιερωμένη να σας βοηθήσει με τυχόν ερωτήσεις ή ζητήματα που σχετίζονται με τον κυλίνδρο.Συνιστούμε να ανατρέχετε στην τεκμηρίωση του προϊόντος για λεπτομερείς οδηγίες και πληροφορίες ασφάλειας πριν από την εκτέλεση οποιασδήποτε συντήρησης ή επισκευής..

Συσκευή και αποστολή:

Συσκευασία του προϊόντος:Κάθε ατμοσφαιρικό κύλινδρο είναι προσεκτικά συσκευασμένο για να εξασφαλιστεί η μέγιστη προστασία κατά τη μεταφορά.Κατόπιν τοποθετείται μέσα σε ένα ανθεκτικό κουτί κυματοειδούς χαρτονιού με προσαρμοσμένες φουσκάλες για να στερεώσει το προϊόν σταθερά στη θέση τουΗ συσκευασία φέρει σαφή ετικέτα με πληροφορίες για το προϊόν, οδηγίες χειρισμού και barcodes για εύκολη αναγνώριση.

Ναυτιλία:Προσφέρουμε αξιόπιστες επιλογές αποστολής για να παραδώσετε το ατμοσφαιρικό κύλινδρο με έμβολο γρήγορα και με ασφάλεια.Οι παραγγελίες επεξεργάζονται εντός 1-2 εργάσιμων ημερών και αποστέλλονται μέσω αξιόπιστων μεταφορέων με διαθέσιμη παρακολούθησηΑνάλογα με την τοποθεσία σας, η τυποποιημένη αποστολή διαρκεί συνήθως 5-7 εργάσιμες ημέρες, ενώ υπάρχουν επιταχυνόμενες επιλογές για ταχύτερη παράδοση.Όλες οι αποστολές περιλαμβάνουν ασφάλιση για την προστασία από απώλεια ή ζημιά κατά τη διαμετακόμιση.
