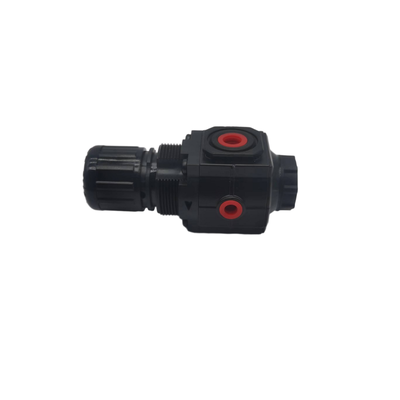

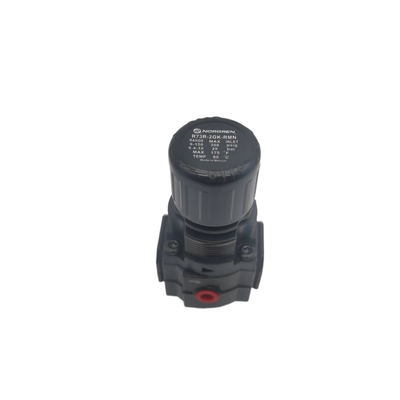

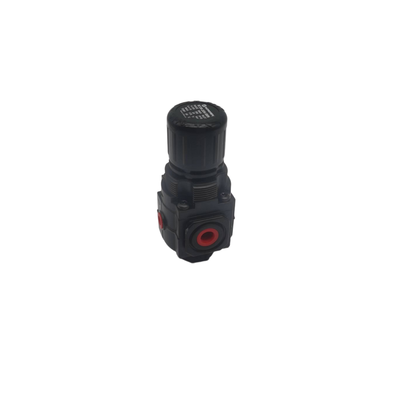

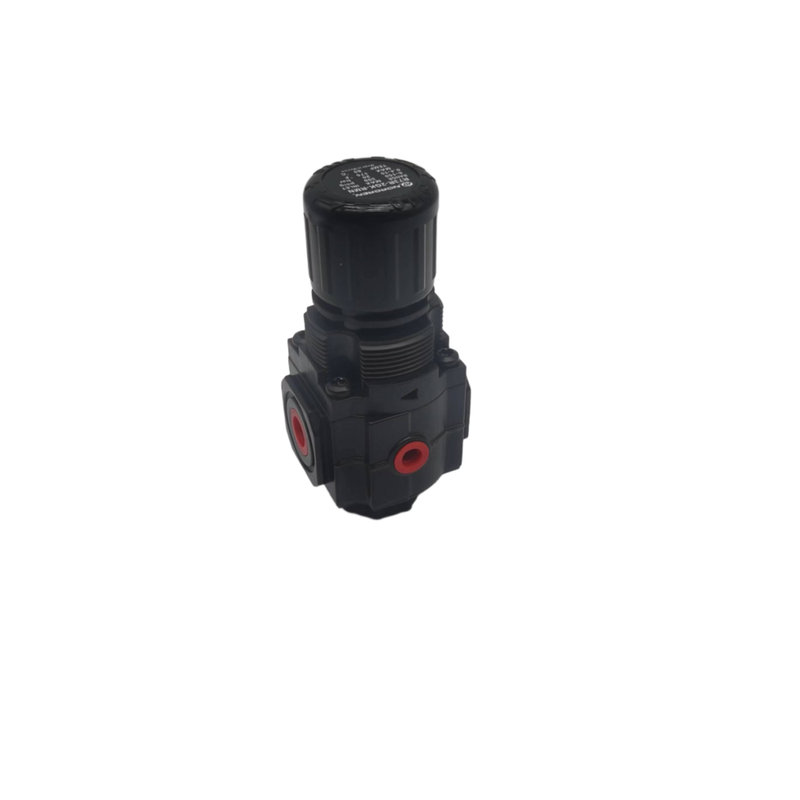

Norgren R18‐B05‐RNLG R18‐C05‐RNLG Πνευματική λειτουργία χειριστή ρυθμιστικής βαλβίδας λειτουργία ανακούφισης ελαχιστοποιήστε την απόκλιση της πίεσης εξόδου ιδανικό για εξοπλισμό με δύσκολες θέσεις εγκατάστασης

Περιγραφή προϊόντος:

Η σειρά ρυθμιστών πίεσης Norgren προσφέρει ακριβή και αξιόπιστο έλεγχο της πίεσης πεπιεσμένου αέρα σε διάφορα βιομηχανικά πνευματικά συστήματα. Αυτή η ολοκληρωμένη σειρά προϊόντων περιλαμβάνει διάφορους τύπους ρυθμιστών για να καλύψει διαφορετικές ανάγκες εφαρμογών, συμπεριλαμβανομένων μικροσκοπικών ρυθμιστών από τη σειρά R07, αρθρωτών ρυθμιστών Excelon από τις σειρές R72G, R73G και R74G, ρυθμιστών ενσωματωμένης γραμμής μεγάλης θύρας από τη σειρά R17, καθώς και ρυθμιστών υψηλής ροής με πιλοτική λειτουργία στη σειρά R18. Αυτές οι συσκευές διασφαλίζουν ότι η πίεση κατάντη παραμένει σταθερή, ανεξάρτητα από οποιεσδήποτε διακυμάνσεις στην πίεση εισόδου ή αλλαγές στη ζήτηση ροής, προστατεύοντας έτσι τον πνευματικό εξοπλισμό και διατηρώντας σταθερή λειτουργική απόδοση.

Η σειρά R07 είναι ειδικά σχεδιασμένη για συμπαγείς χώρους εγκατάστασης. Αυτοί οι μικροσκοπικοί ρυθμιστές διαθέτουν ανθεκτικό σώμα από ψευδάργυρο σε συνδυασμό με καπάκι από ακετάλη, συμπληρωμένο με κουμπί ρύθμισης χαμηλής ροπής, μη ανυψούμενο, εξοπλισμένο με μηχανισμό ασφάλισης με κλικ για ευκολία χρήσης. Τα μοντέλα της σειράς Excelon — R72G, R73G και R74G — διαθέτουν σχεδιασμό ισορροπημένης βαλβίδας που μειώνει αποτελεσματικά τον αντίκτυπο των διακυμάνσεων της πίεσης εισόδου στην πίεση εξόδου. Αυτοί οι ρυθμιστές μπορούν να χρησιμοποιηθούν είτε ως αυτόνομες μονάδες ενσωματωμένης γραμμής είτε να ενσωματωθούν σε ένα αρθρωτό σύστημα προετοιμασίας αέρα Excelon χρησιμοποιώντας συνδέσεις Quickclamp για πρόσθετη ευελιξία.

Για εφαρμογές που απαιτούν υψηλούς ρυθμούς ροής, οι ρυθμιστές της σειράς R17 είναι μια ιδανική επιλογή. Διαθέτουν μεγαλύτερα μεγέθη θυρών έως G1-1/2 και μπορούν να διαχειριστούν ρυθμούς ροής έως και 441 SCFM, καθιστώντας τους κατάλληλους για πιο απαιτητικές πνευματικές εγκαταστάσεις. Εν τω μεταξύ, η σειρά R18 περιλαμβάνει ρυθμιστές με πιλοτική λειτουργία σχεδιασμένους για συστήματα όπου η ρύθμιση της πίεσης πρέπει να διαχειρίζεται σε δυσπρόσιτες θέσεις. Αυτοί οι πιλοτικοί ρυθμιστές μπορούν να εγκατασταθούν απομακρυσμένα και παρέχουν εξαιρετικά υψηλή ικανότητα ροής εκτόνωσης για τη διατήρηση της σταθερότητας του συστήματος.

Όλοι οι ρυθμιστές πίεσης Norgren αυτής της σειράς είναι συμβατοί με πεπιεσμένο αέρα, αργόν και αέριο άζωτο. Υποστηρίζουν μέγιστες πιέσεις εισόδου έως 31 bar (450 psi), ανάλογα με το συγκεκριμένο μοντέλο. Επιπλέον, ο σχεδιασμός τους με εκτόνωση επιτρέπει τη μείωση της πίεσης κατάντη σε περιπτώσεις όπου το σύστημα είναι κλειστό, διασφαλίζοντας ασφαλή και αποτελεσματική λειτουργία.

Χαρακτηριστικά:

Η σειρά προϊόντων μας περιλαμβάνει μια πλήρη γκάμα μεγεθών, ξεκινώντας από το μικροσκοπικό G1/8 (R07) έως το μεγάλης θύρας G2 (R18). Αυτή η εκτεταμένη ποικιλία διασφαλίζει τη συμβατότητα με σχεδόν οποιαδήποτε απαίτηση πνευματικού συστήματος, καθιστώντας ευκολότερη την εύρεση της τέλειας λύσης για την εφαρμογή σας.

Με τον σχεδιασμό ισορροπημένης βαλβίδας στις σειρές R72G, R73G και R74G, αυτοί οι ρυθμιστές ελαχιστοποιούν τον αντίκτυπο των διακυμάνσεων της πίεσης εισόδου στην πίεση εξόδου. Αυτό έχει ως αποτέλεσμα σταθερή και συνεπή ρύθμιση της πίεσης, ενισχύοντας την αξιοπιστία του συστήματος.

Η λειτουργία εκτόνωσης επιτρέπει ελεγχόμενη μείωση της πίεσης κατάντη όταν το σύστημα είναι κλειστό. Αυτό το χαρακτηριστικό παρέχει ασφαλή και σταδιακή απελευθέρωση πίεσης, αποτρέποντας πιθανές ζημιές ή κινδύνους.

Οι ρυθμιστές R72G, R73G και R74G είναι σχεδιασμένοι με το Αρθρωτό Σύστημα Excelon, επιτρέποντας γρήγορη σύνδεση με φίλτρα, λιπαντήρες, βαλβίδες μαλακής εκκίνησης και προσαρμογείς σωλήνων μέσω συνδέσεων Quickclamp. Αυτή η αρθρωτή σχεδίαση απλοποιεί τις διαδικασίες εγκατάστασης και συντήρησης.

Η σειρά R07 διαθέτει ένα συμπαγές σώμα από ψευδάργυρο σε συνδυασμό με καπάκι από ακετάλη, ιδανικό για εγκαταστάσεις όπου οι περιορισμοί χώρου αποτελούν ανησυχία. Αυτή η μικρή μορφή δεν συμβιβάζει την απόδοση ή την ανθεκτικότητα.

Τόσο η σειρά R07 όσο και η σειρά Excelon είναι εξοπλισμένες με κουμπί ρύθμισης χαμηλής ροπής, μη ανυψούμενο, με μηχανισμό ασφάλισης με κλικ. Όταν πιέζεται προς τα μέσα, το κουμπί ασφαλίζει τη ρύθμιση πίεσης για να αποτρέψει τυχαίες αλλαγές.

Αυτοί οι ρυθμιστές επιτρέπουν αποσυναρμολόγηση χωρίς εργαλεία, επιτρέποντας εύκολη συντήρηση χωρίς την ανάγκη αφαίρεσης της μονάδας από τη γραμμή αέρα. Αυτός ο σχεδιασμός διευκολύνει τη γρήγορη συντήρηση και μειώνει τον χρόνο διακοπής λειτουργίας.

Η σειρά R18 προσφέρει μια παραλλαγή με πιλοτική λειτουργία που υποστηρίζει τη ρύθμιση πίεσης σε δυσπρόσιτες θέσεις. Αυτή η επιλογή απομακρυσμένης πιλοτικής εγκατάστασης βελτιώνει τη χρηστικότητα σε πολύπλοκα πνευματικά συστήματα.

Παρέχοντας εξαιρετικά υψηλή ροή εκτόνωσης, η σειρά R18 διασφαλίζει ταχεία μείωση της πίεσης κατάντη όταν είναι απαραίτητο. Αυτή η ικανότητα είναι κρίσιμη για τη διατήρηση της ασφάλειας και της ακεραιότητας του συστήματος.

Η σειρά R17 παρέχει ρυθμούς ροής έως 441 SCFM, ενώ η σειρά R18 υποστηρίζει ρυθμούς ροής έως και 2000 SCFM, καλύπτοντας αποτελεσματικά εφαρμογές πνευματικών συστημάτων υψηλού όγκου.

Οι ρυθμιστές μας καλύπτουν ένα ευρύ φάσμα πίεσης για να καλύψουν διάφορες ανάγκες: το R07 λειτουργεί από 0,3 έως 7 bar. τα R72G, R73G και R74G λειτουργούν έως 10 bar. το R17 υποστηρίζει έως 8,5 bar. και το R18 φτάνει έως 17 bar.

Η αντοχή στη θερμοκρασία είναι επίσης εκτεταμένη, με το R07 να λειτουργεί μεταξύ -20°C και +65°C, το R72G μεταξύ -34°C και +65°C, τα R73G/R74G μεταξύ -34°C και +80°C, και το R18 από -20°C έως +80°C.

Για να διασφαλιστεί η ανθεκτικότητα και η αντίσταση στη διάβρωση, τα σώματα των ρυθμιστών είναι κατασκευασμένα από υλικά υψηλής ποιότητας: ψευδάργυρος χρησιμοποιείται για τα μοντέλα R07 και R72G, ενώ αλουμίνιο χρησιμοποιείται στις σειρές R73G, R74G, R17 και R18.

Χρησιμοποιούνται τυπικές τσιμούχες NBR (νιτριλίου) για να παρέχουν αξιόπιστη απόδοση με πεπιεσμένο αέρα και αδρανή αέρια, διασφαλίζοντας στεγανότητα και μεγάλη διάρκεια ζωής.

Οι θύρες μετρητή πλήρους ροής ενσωματώνονται στο σχεδιασμό, επιτρέποντας την παρακολούθηση της πίεσης χωρίς να περιορίζεται η ροή του αέρα. Αυτό το χαρακτηριστικό βοηθά στη διατήρηση της αποτελεσματικής λειτουργίας του συστήματος.

Ανάλογα με το μοντέλο, οι μετρητές πίεσης είναι διαθέσιμοι είτε ως ενσωματωμένοι είτε ως προαιρετικά αξεσουάρ, παρέχοντας ευελιξία για την κάλυψη διαφορετικών απαιτήσεων παρακολούθησης.

Τεχνικές Παράμετροι:

Εφαρμογές:

Ο ακριβής έλεγχος πίεσης παίζει κρίσιμο ρόλο στη λειτουργία πνευματικών ενεργοποιητών, κυλίνδρων και βαλβίδων που χρησιμοποιούνται σε γραμμές παραγωγής. Η διασφάλιση ακριβούς ρύθμισης ενισχύει την αποδοτικότητα και την αξιοπιστία σε αυτοματοποιημένες βιομηχανικές διαδικασίες.

Η διατήρηση μιας ρυθμισμένης παροχής αέρα είναι απαραίτητη για τη βέλτιστη απόδοση διαφόρων πνευματικών εργαλείων, όπως αεροσυμπιεστές, αερόκλειδα και πιστόλια βαφής. Η σταθερή πίεση διασφαλίζει ότι αυτά τα εργαλεία λειτουργούν αποτελεσματικά και με ασφάλεια.

Εξοπλισμός όπως μηχανές πλήρωσης-σφράγισης, συστήματα επισήμανσης και συσκευαστικές συσκευές απαιτούν σταθερή πίεση αέρα για ομαλή λειτουργία. Η σωστή ρύθμιση βοηθά στη διατήρηση της ποιότητας συσκευασίας και της ταχύτητας παραγωγής.

Στη βιομηχανία τροφίμων και ποτών, ο καθαρός και ακριβώς ελεγχόμενος αέρας είναι ζωτικής σημασίας για τα μηχανήματα συσκευασίας και επεξεργασίας. Αυτό βοηθά στη διατήρηση των προτύπων υγιεινής και στην ακεραιότητα του προϊόντος.

Συστήματα όπως μεταφορικές ταινίες, μηχανές pick-and-place και εξοπλισμός χειρισμού κενού επωφελούνται σημαντικά από τον ακριβή έλεγχο πίεσης. Αυτό διασφαλίζει σταθερή κίνηση και χειρισμό υλικών σε όλη τη γραμμή παραγωγής.

Η ρύθμιση αέρα είναι απαραίτητη για τα μηχανήματα κλωστοϋφαντουργίας που εμπλέκονται στην ύφανση, την πλέξη και την επεξεργασία νημάτων. Ο ελεγχόμενος αέρας συμβάλλει στην ποιότητα και τη συνέπεια των κλωστοϋφαντουργικών προϊόντων.

Σε εργοστάσια συναρμολόγησης αυτοκινήτων, οι ρυθμισμένες παροχές αέρα υποστηρίζουν βαφεία, εργαλεία συναρμολόγησης και συσκευές δοκιμών. Η αξιόπιστη διαχείριση πίεσης βοηθά στη βελτίωση της αποδοτικότητας και της ακρίβειας της παραγωγής οχημάτων.

Οι ρυθμιστές με πιλοτική λειτουργία R18 έχουν σχεδιαστεί για ρύθμιση πίεσης σε δυσπρόσιτες θέσεις. Αυτοί οι ρυθμιστές διασφαλίζουν σταθερή απόδοση ακόμη και σε απομακρυσμένα ή δύσκολα περιβάλλοντα.

Οι αρθρωτοί ρυθμιστές Excelon παρέχουν τη δυνατότητα παραγωγής πολλαπλών ρυθμισμένων πιέσεων από μία μόνο παροχή αέρα. Αυτή η αρθρωτή σχεδίαση απλοποιεί πολύπλοκα πνευματικά συστήματα ενοποιώντας τον έλεγχο πίεσης.

Για οποιαδήποτε εφαρμογή που απαιτεί ακριβή και σταθερή ρύθμιση πεπιεσμένου αέρα ή αδρανών αερίων, οι αξιόπιστες λύσεις ελέγχου πίεσης είναι απαραίτητες. Αυτά τα συστήματα υποστηρίζουν ένα ευρύ φάσμα πνευματικών λειτουργιών σε διάφορες βιομηχανίες.

Υποστήριξη και Υπηρεσίες:

Οι μονάδες μας Φίλτρου Ρυθμιστή Λιπαντήρα (FRL) Πνευματικών έχουν σχεδιαστεί για να διασφαλίζουν τη βέλτιστη απόδοση και μακροζωία των πνευματικών σας συστημάτων, παρέχοντας καθαρό, ρυθμισμένο και λιπασμένο αέρα. Η σωστή εγκατάσταση, συντήρηση και αντιμετώπιση προβλημάτων είναι απαραίτητες για τη μεγιστοποίηση της αποδοτικότητας και της αξιοπιστίας αυτών των προϊόντων.

Εγκατάσταση: Βεβαιωθείτε ότι η μονάδα FRL είναι εγκατεστημένη στην σωστή κατεύθυνση ροής αέρα, όπως υποδεικνύεται από το βέλος στο σώμα. Τοποθετήστε τη μονάδα κάθετα για να επιτρέψετε σωστή αποστράγγιση και λίπανση. Χρησιμοποιήστε κατάλληλα εξαρτήματα και αποφύγετε την υπερβολική σύσφιξη για να αποφύγετε ζημιές.

Λειτουργία: Το φίλτρο αφαιρεί ρύπους και υγρασία από τον πεπιεσμένο αέρα. Ο ρυθμιστής διατηρεί σταθερή πίεση εξόδου, ρυθμιζόμενη μέσω του κουμπιού ελέγχου. Ο λιπαντήρας προσθέτει ελεγχόμενη ποσότητα λαδιού στη ροή αέρα για τη λίπανση των εξαρτημάτων κατάντη.

Συντήρηση: Ελέγχετε και αδειάζετε τακτικά το δοχείο του φίλτρου για να αφαιρέσετε συσσωρευμένο νερό και υπολείμματα. Γεμίστε τη δεξαμενή του λιπαντήρα με το συνιστώμενο πνευματικό λάδι πριν αδειάσει. Ελέγχετε περιοδικά τις τσιμούχες και τα εξαρτήματα για φθορά ή ζημιά και αντικαταστήστε τα όπως χρειάζεται.

Αντιμετώπιση Προβλημάτων: Εάν υπάρχει πτώση στην πίεση αέρα, ελέγξτε για φραγμένα φίλτρα ή διαρροές. Η ασυνεπής λίπανση μπορεί να υποδεικνύει άδεια δεξαμενή ή ελαττωματικό λιπαντήρα. Η ασταθής πίεση εξόδου μπορεί να διορθωθεί ρυθμίζοντας το κουμπί του ρυθμιστή ή ελέγχοντας το εσωτερικό διάφραγμα για ζημιά.

Προφυλάξεις Ασφαλείας: Πάντα να αποσυμπιέζετε το σύστημα πριν από τη συντήρηση. Χρησιμοποιείτε μόνο συνιστώμενα ανταλλακτικά και λιπαντικά. Ακολουθείτε όλους τους τοπικούς κανονισμούς και οδηγίες ασφαλείας κατά την εργασία με πνευματικό εξοπλισμό.

Για πρόσθετη υποστήριξη και λεπτομερείς τεχνικές πληροφορίες, ανατρέξτε στο εγχειρίδιο προϊόντος ή επικοινωνήστε με τον εξουσιοδοτημένο διανομέα σας.
