Περιγραφή του προϊόντος:
Οι σειρές Norgren B07 και B68G είναι ολοκληρωμένες μονάδες ρυθμιστικού φίλτρου που έχουν σχεδιαστεί για να συνδυάζουν τη διήθηση και τη ρύθμιση πίεσης σε ένα ενιαίο, συμπαγές περίβλημα.Αυτές οι μονάδες απομακρύνουν αποτελεσματικά το υγρό νερό και τους στερεούς ρύπους από τις γραμμές συμπιεσμένου αέρα, εξασφαλίζοντας παράλληλα ακριβή έλεγχο της πίεσης προς τα κάτω.

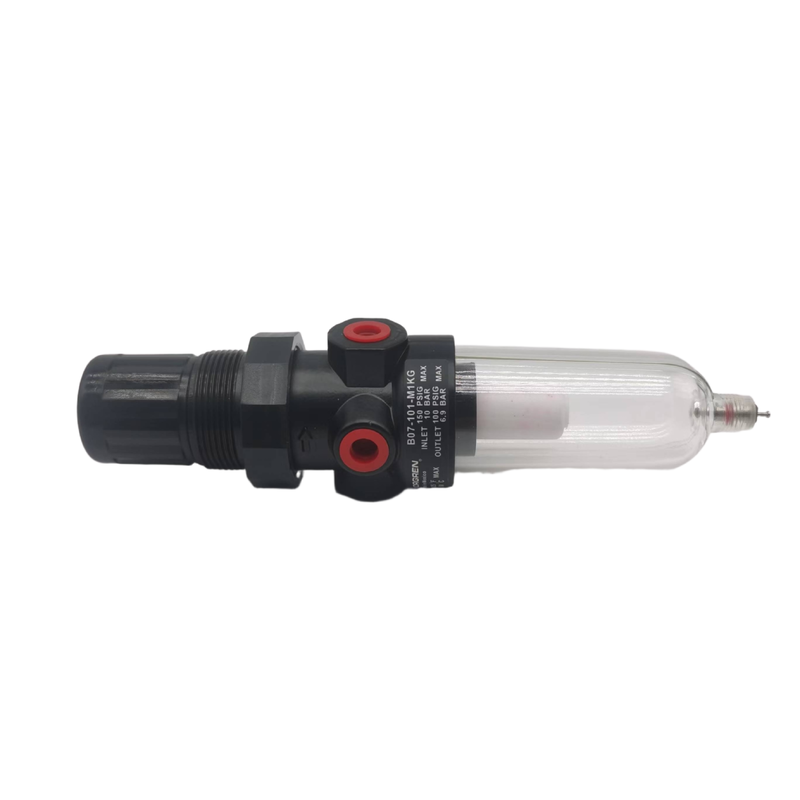

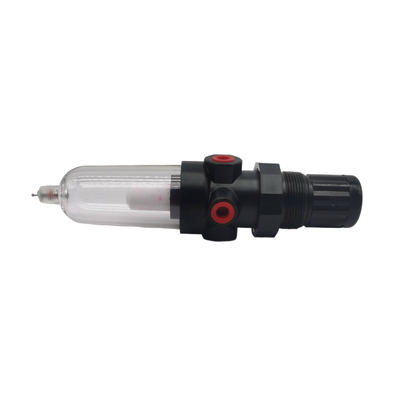

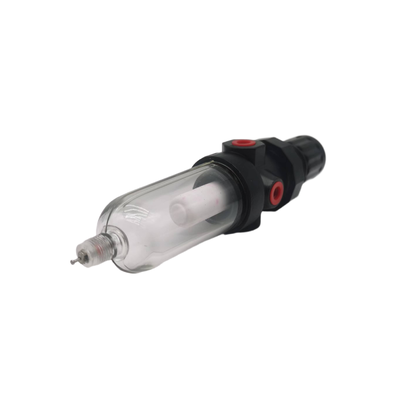

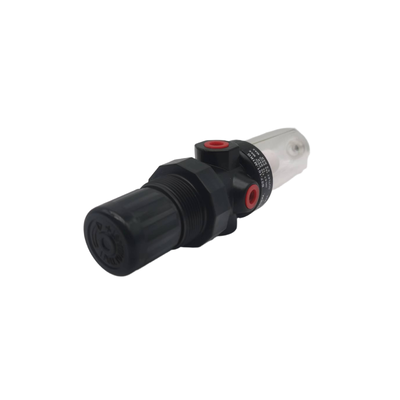

Η σειρά B07 είναι μια σειρά μικροσκοπικών ρυθμιστικών φίλτρων που αναπτύχθηκαν ειδικά για εγκαταστάσεις όπου ο χώρος είναι περιορισμένος.Διαθέτει ένα σώμα από κράμα ψευδαργύρου και ένα διαφανές μπολ από πολυανθρακικό που προσφέρει ορατότητα 360 μοιρώνΗ σειρά περιλαμβάνει ένα μη ανερχόμενο κουμπί ρύθμισης εξοπλισμένο με μηχανισμό κλειδώματος με γρήγορη κίνηση.το B07 μπορεί να παράγει ταχύτητες ροής έως 24 SCFM (11 dm3/s) και υποστηρίζει ρυθμίσεις πίεσης εξόδου που κυμαίνονται από 00,3 έως 7 bar ή 0,3 έως 10 bar.
Από την άλλη πλευρά, η σειρά B68G ανήκει στο σύστημα Olympian Plus plug-in, το οποίο επιτρέπει την γρήγορη και εύκολη ενοποιημένη εγκατάσταση ή απομάκρυνση των εξαρτημάτων.Τα μοντέλα αυτά κατασκευάζονται με αλουμινένιο σώμα και αλουμινένιο μπολ.Η σειρά B68G διατίθεται σε μεγέθη θύρας G3/4, G1 και G1-1/2, χειριζόμενη ταχύτητες ροής έως 440 SCFM (207,7 dm3/s).Υποστηρίζει μια περιοχή ρύθμισης πίεσης εξόδου μεταξύ 0.4 και 8 bar και αντέχουν σε μέγιστη πίεση εισόδου 17 bar.
Χαρακτηριστικά:
Η ενσωματωμένη μονάδα φίλτρου και ρυθμιστή συνδυάζει τόσο τη διήθηση σωματιδίων όσο και τη ρύθμιση της πίεσης σε ένα συμπαγές σχεδιασμό.το οποίο το καθιστά ιδανικό για αποτελεσματικές ρυθμίσεις συστήματος.
Υπάρχουν δύο τύποι διήθησης που είναι διαθέσιμα για να ανταποκρίνονται σε διαφορετικές απαιτήσεις: 5 μm και 40 μm συσσωματωμένα στοιχεία διήθησης από πολυπροπυλένιο.Αυτές οι επιλογές εξασφαλίζουν την αποτελεσματική αφαίρεση των ρύπων για τη διατήρηση της καθαρότητας του συστήματος.
Για την αφαίρεση συμπυκνώματος, οι χρήστες μπορούν να επιλέξουν μεταξύ χειροκίνητης αποστράγγισης και αυτόματης διαμόρφωσης αποστράγγισης.
Το μοντέλο B07 διαθέτει ένα διαφανές μπολ από πολυκαρβονικό, που προσφέρει ορατότητα 360 μοιρών των επιπέδων συμπύκνωσης για εύκολη και ακριβή παρακολούθηση.το μοντέλο B68G είναι εξοπλισμένο με ανθεκτικό δοχείο αλουμινίου που περιλαμβάνει πρισματικό φακό δείκτη επιπέδου υγρού, προσαρμοσμένα για σκληρές περιβαλλοντικές συνθήκες.
Το μη ανερχόμενο κουμπί ρύθμισης έχει σχεδιαστεί για ακρίβεια και ενσωματώνει έναν μηχανισμό κλειδώματος που αποτρέπει τυχαίες αλλαγές στη ρύθμιση πίεσης.η σχεδίαση ανακούφισης επιτρέπει την ασφαλή μείωση της πίεσης προς τα κάτω, ακόμη και όταν το σύστημα είναι αδιέξοδο.
Η μικροσκοπική σχεδίαση του μοντέλου B07 είναι ιδανική για στενά χώρα που συνήθως βρίσκονται σε μικρά πνευματικά συστήματα.το Olympian Plus Plug-In System που εμφανίζεται στο B68G εξασφαλίζει γρήγορη εγκατάσταση και αφαίρεση των μοντέρων, απλοποιώντας τη συντήρηση και διευκολύνοντας την επέκταση του συστήματος.
Με υψηλή χωρητικότητα ροής έως 440 SCFM, το μοντέλο B68G είναι κατάλληλο για απαιτητικές εφαρμογές που απαιτούν μεγάλους όγκους ροής.με το B07 με 10bar και το B68G με 17bar.
Το εύρος θερμοκρασίας λειτουργίας ποικίλλει ανάλογα με τα μοντέλα.ότι το B68G λειτουργεί μεταξύ -20 °C και +80 °C χάρη στην κατασκευή του αλουμινίου.
Τέλος, και τα δύο μοντέλα διαθέτουν πλήρη θύρα μετρητών ροής που επιτρέπουν την παρακολούθηση της πίεσης χωρίς να προκαλούν κανένα περιορισμό της ροής αέρα, εξασφαλίζοντας τη βέλτιστη απόδοση του συστήματος.
Τεχνικές παραμέτρους:
| Λιμάνι διασταύρωσης |
Rc 1/8 |
| Υλικό σώματος |
Σύνθεση ψευδαργύρου, αλουμίνιο |
| Τύποι αποχέτευσης |
Εγχειρίδιο, αυτόματο |
| Μεγέθη λιμένων |
G1/8, G1/4, G3/4, G1, G1-1/2 |
| Ελαστομερές |
Νιτρίλιο, συνθετικό καουτσούκ |
| Υλικό μπολ |
Πολυανθρακικό, αλουμίνιο |
| Κατηγορίες διήθησης |
5 μm, 40 μm |
| Θέρμανση λειτουργίας |
-34°C έως +50°C |
Εφαρμογές:
Βιομηχανική αυτοματοποίηση
Στον τομέα της βιομηχανικής αυτοματοποίησης, είναι απαραίτητο να παρέχεται καθαρή και καλά ρυθμιζόμενη παροχή αέρα σε πνευματικούς κινητήρες, βαλβίδες και κυλίνδρους.Αυτό εξασφαλίζει βέλτιστες επιδόσεις και μακροζωία των συστατικών που χρησιμοποιούνται στα αυτοματοποιημένα συστήματα.
Μηχανήματα συσκευασίας
Τα πνευματικά εξαρτήματα των συσκευαστών και των εξοπλισμών πλήρωσης προστατεύονται μέσω αποτελεσματικής διήθησης και ρύθμισης του αέρα.Η προστασία αυτή συμβάλλει στη διατήρηση της αξιοπιστίας και της αποτελεσματικότητας των μηχανημάτων που εμπλέκονται στις διαδικασίες συσκευασίας.
Χειρισμός υλικών
Η κατάλληλη προετοιμασία του αέρα είναι ζωτικής σημασίας για τους μεταφορείς, τις μονάδες διάλεξης και τοποθέτησης και τα διάφορα συστήματα χειρισμού.Η διασφάλιση καθαρού και ελεγχόμενου εφοδιασμού αέρα υποστηρίζει την ομαλή λειτουργία και αποτρέπει τις απροσδόκητες διακοπές σε εφαρμογές επεξεργασίας υλικών.
Διανομή συμπιεσμένου αέρα
Στο σημείο χρήσης, η διήθηση και η ρύθμιση του συμπιεσμένου αέρα είναι ζωτικής σημασίας για την αποτελεσματική λειτουργία των εργαλείων και του εξοπλισμού.Αυτή η προσέγγιση βοηθά στη διατήρηση της ποιότητας και της πίεσης του αέρα που παραδίδεται σε διάφορες πνευματικές συσκευές.
Γενικά πνευματικά συστήματα
Στις εγκαταστάσεις παραγωγής, η απομάκρυνση των ρύπων και ο ακριβής έλεγχος της πίεσης στα πνευματικά συστήματα διαδραματίζουν κρίσιμο ρόλο.Τα μέτρα αυτά ενισχύουν την αξιοπιστία του συστήματος και εξασφαλίζουν συνεπή λειτουργική απόδοση.
Μηχανές κλωστοϋφαντουργίας
Η κλωστοϋφαντουργική παραγωγή βασίζεται στην διήθηση του αέρα και στον έλεγχο των πνευματικών ελέγχων στα μηχανήματα της.Η διατήρηση ελεγχόμενων συνθηκών αέρα βελτιώνει την αποτελεσματικότητα και τη διάρκεια ζωής των υφαντικών εξοπλισμού.
Κατασκευή αυτοκινήτων
Η προετοιμασία του αέρα είναι ένας βασικός παράγοντας σε περιβάλλοντα παραγωγής αυτοκινήτων, όπως μαγαζιά βαφής, γραμμές συναρμολόγησης και εξοπλισμός δοκιμών.Ο κατάλληλος καθαρισμός του αέρα συμβάλλει στην επίτευξη υψηλής ποιότητας τελειών και αξιόπιστης συναρμολόγησης.
Υποστήριξη και υπηρεσίες:
Οι μονάδες μας Pneumatic Filter Regulator Lubricator (FRL) έχουν σχεδιαστεί για να εξασφαλίσουν βέλτιστη απόδοση και μακροζωία των πνευματικών συστημάτων σας φιλτράροντας τις ακαθαρσίες, ρυθμίζοντας την πίεση του αέρα,και συστατικά λιπαντικώνΓια να διατηρηθεί η μέγιστη αποτελεσματικότητα, είναι απαραίτητο να γίνεται τακτική συντήρηση και να ακολουθούνται οι κατάλληλες οδηγίες εγκατάστασης.
Πριν από την εγκατάσταση, ελέγξτε ότι η μονάδα FRL είναι συμβατή με τις απαιτήσεις πίεσης και ροής του συστήματος.που συνήθως υποδεικνύεται από ένα βέλος στο περίβλημα, και να εξασφαλίζεται ότι τοποθετείται με ασφάλεια ώστε να αποφεύγεται η δόνηση ή η κίνηση κατά τη διάρκεια της λειτουργίας.
Ελέγξτε τακτικά το στοιχείο φίλτρου για συσσωρευμένα συντρίμμια και καθαρίστε το ή αντικαταστήστε το ανάλογα με τις ανάγκες για να διατηρηθεί η σωστή διήθηση.Αποστράγγιση κάθε συλλεγμένης υγρασίας από το δοχείο φίλτρου για να αποφευχθεί η είσοδος νερού στον υπονόμιο εξοπλισμόΕλέγξτε τον ρυθμιστή για ακριβείς ρυθμίσεις πίεσης και ρυθμίστε όπως απαιτείται για να ταιριάζει με τις προδιαγραφές του συστήματος σας.
Ο λιπαντής πρέπει να γεμίζει με το συνιστώμενο πετρέλαιο αερισμού και να παρακολουθείται για να εξασφαλίζεται το κατάλληλο επίπεδο λιπαντικής.Αποφύγετε την υπερπλήρωση για την αποφυγή της υπερβολικής κατανάλωσης πετρελαίου και της πιθανής μόλυνσης της παροχής αέρα.
Εάν αντιμετωπίσετε προβλήματα όπως διακυμάνσεις πίεσης, διαρροές αέρα ή ανεπαρκές λίπανση, συμβουλευτείτε το τμήμα αντιμετώπισης προβλημάτων του εγχειριδίου χρήσης του προϊόντος.Η ρουτίνα συντήρηση και τη συμμόρφωση με τις οδηγίες λειτουργίας θα μεγιστοποιήσει την αξιοπιστία και τη διάρκεια ζωής της συσκευής σας.
Συσκευή και αποστολή:
Συσκευασία του προϊόντος:Ο λιπαντής του Pneumatic Filter Regulator είναι ασφαλώς συσκευασμένος σε ένα ανθεκτικό, κυματοειδές χαρτόνι για να εξασφαλίσει προστασία κατά τη μεταφορά.το προϊόν είναι μαξιλαρισμένο με ενσωματωμένα αφρούς για να αποφεύγεται οποιαδήποτε βλάβη από τα σοκ ή τις δονήσειςΗ συσκευασία περιλαμβάνει λεπτομερές εγχειρίδιο χρήσης και κάρτα εγγύησης για αναφορά του πελάτη.
Ναυτιλία:Το προϊόν αποστέλλεται μέσω αξιόπιστων υπηρεσιών ταχυμεταφορών με επιλογές παρακολούθησης που είναι διαθέσιμες για την ευκολία του πελάτη.ή υπηρεσίες μεταφοράς εμπορευμάτων για την εξυπηρέτηση διαφορετικών μεγεθών παραγγελιών και απαιτήσεων παράδοσηςΌλες οι αποστολές συμμορφώνονται με τους διεθνείς κανονισμούς ναυτιλίας για να εξασφαλιστεί έγκαιρη και ασφαλή παράδοση.Οι πελάτες θα λάβουν ένα ηλεκτρονικό μήνυμα επιβεβαίωσης με πληροφορίες παρακολούθησης μόλις αποσταλεί το προϊόν.
