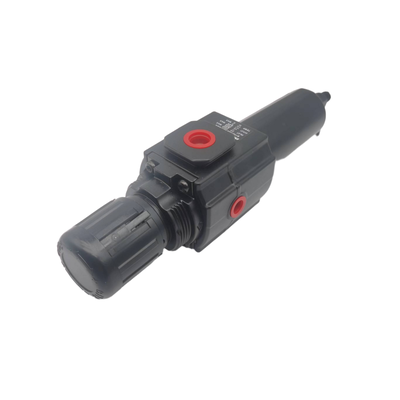

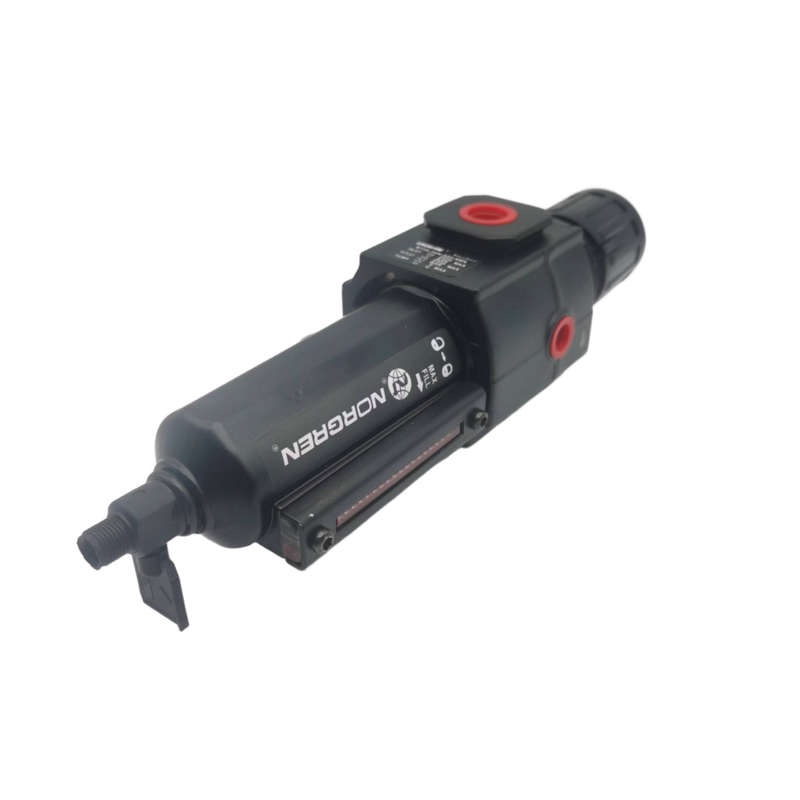

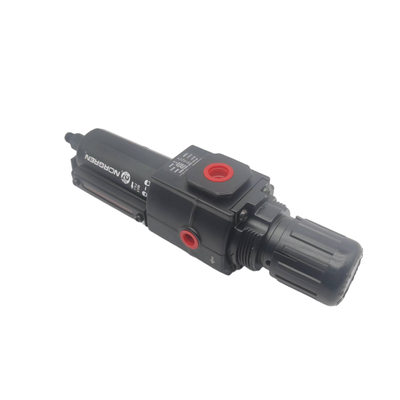

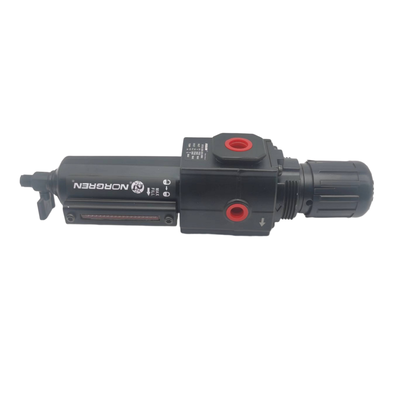

NORGREN B73G‐3GK‐QT3‐RMN B73G‐3GK‐QT1‐RMN Μονάδα προετοιμασίας αέρα για την ανακούφιση από την πίεση-κλείδωμα, ανθεκτικό σε παραβίαση κουμπί, ισορροπημένο διάφραγμα, μοντελοποιημένο ή σε γραμμή, για ελαφριά αυτοματοποιημένα εργοστάσια συναρμολόγησης

Περιγραφή του προϊόντος:

Οι σειρές Norgren B72G και B73G αντιπροσωπεύουν ρυθμιστές φίλτρων υψηλών επιδόσεων που έχουν σχεδιαστεί ως μέρος του αριστοκρατικού συστήματος προετοιμασίας αέρα Excelon.Οι ενσωματωμένες αυτές συσκευές συνδυάζουν τόσο τη διήθηση όσο και τη ρύθμιση της πίεσης σε ένα ενιαίο σύστημα.Η κύρια λειτουργία τους είναι να απομακρύνουν νερό και στερεά σωματίδια από τις γραμμές συμπιεσμένου αέρα, εξασφαλίζοντας παράλληλα ακριβή έλεγχο της πίεσης προς τα κάτω.

Ο καινοτόμος σχεδιασμός Excelon υποστηρίζει ευέλικτες επιλογές εγκατάστασης, επιτρέποντας στις μονάδες αυτές να τοποθετούνται σε σειρά ή να συνδυάζονται με αρθρωτό τρόπο με άλλα εξαρτήματα Excelon χρησιμοποιώντας συνδέσεις Quickclamp.Αυτό το χαρακτηριστικό διευκολύνει την απλή επέκταση του συστήματος και απλοποιεί τις συνεχιζόμενες διαδικασίες συντήρησης.

Η σειρά B72G είναι διαθέσιμη με μεγέθη θύρας G1/4 και G3/8, παρέχοντας ρυθμό ροής 38 dm3/s (80 SCFM).που προσφέρουν μεγαλύτερη χωρητικότητα ροής 50 dm3/s (106 SCFM)Και οι δύο σειρές διαθέτουν ισορροπημένο σχεδιασμό βαλβίδας που μειώνει την επίδραση των διακυμάνσεων της πίεσης εισόδου στην πίεση εξόδου, εξασφαλίζοντας έτσι σταθερή και αξιόπιστη ρύθμιση.

Αυτοί οι ρυθμιστές φίλτρου παρέχονται με επιλογές για συσσωρευμένα στοιχεία φίλτρου πολυπροπυλενίου 5 μm ή 40 μm και είναι διαθέσιμοι είτε σε χειροκίνητη είτε σε αυτόματη διαμόρφωση αποχέτευσης.Αυτή η ευελιξία τους καθιστά κατάλληλους για ένα ευρύ φάσμα βιομηχανικών εφαρμογών.

Πρόσθετα χαρακτηριστικά περιλαμβάνουν ένα κουμπί προσαρμογής που προστατεύεται από ένα ανθεκτικό σε παραβίαση κάλυμμα, ένα δοχείο ξιφολόγχης γρήγορης απελευθέρωσης για βολική συντήρηση,και πύλες μετρητών πλήρους ροής που επιτρέπουν την παρακολούθηση της πίεσης χωρίς να περιορίζουν την ροή αέραΤα διαφανή μπολ πολυκαρβονίου επιτρέπουν ορατότητα 360 μοιρών των επιπέδων συμπύκνωσης.ενώ τα ανθεκτικά υλικά του σώματος από ψευδάργυρο και αλουμίνιο εξασφαλίζουν μακροχρόνια απόδοση ακόμη και σε απαιτητικές συνθήκες λειτουργίας.

Χαρακτηριστικά:

Αυτή η συμπαγή μονάδα ενσωματώνει τόσο τη διήθηση σωματιδίων όσο και τη ρύθμιση της πίεσης, εξοικονομώντας αποτελεσματικά πολύτιμο χώρο εγκατάστασης συνδυάζοντας δύο βασικές λειτουργίες σε μία συσκευή.

Το σύστημα υποστηρίζει ευπροσάρμοστες επιλογές εγκατάστασης, επιτρέποντας είτε σε γραμμή είτε μεμονωμένες ρυθμίσεις με άλλα προϊόντα προετοιμασίας αέρα Excelon.Αυτή η ευελιξία διευκολύνεται από βολικές συνδέσεις Quickclamp.

Οι χρήστες μπορούν να επιλέξουν ανάμεσα σε δύο βαθμούς διήθησης ανάλογα με τις ανάγκες τους: 5 μm ή 40 μm συσσωματωμένα στοιχεία διήθησης από πολυπροπυλένιο.διασφάλιση καθαρής ροής αέρα.

Η συσκευή προσφέρει διαμορφώσεις χειροκίνητης και αυτόματης αποστράγγισης.

Εξοπλισμένη με διαφανή μπολ από πολυκαρβονικό, η μονάδα αυτή παρέχει ορατότητα 360 μοιρών των επιπέδων συμπύκνωσης, καθιστώντας απλή την παρακολούθηση και τη διατήρηση της βέλτιστης απόδοσης.

Ένα κουμπί ρύθμισης που πιέζει για να κλειδώσει αποτρέπει τυχαίες αλλαγές πίεσης, αυξάνοντας την ασφάλεια και την αξιοπιστία.

Ο σχεδιασμός ανακούφισης επιτρέπει την ελεγχόμενη μείωση της πίεσης κατωτέρω όταν το σύστημα είναι αδιέξοδο.Η ισορροπημένη αρχιτεκτονική της βαλβίδας ελαχιστοποιεί την επίδραση των διακυμάνσεων της πίεσης εισόδου στην πίεση εξόδου, εξασφαλίζοντας σταθερή ρύθμιση.

Οι πύλες μεγέθους 1/8 ιντσών πλήρους ροής επιτρέπουν την παρακολούθηση της πίεσης χωρίς περιορισμό της ροής αέρα.Ο μηχανισμός βελονιού με γρήγορη απελευθέρωση επιτρέπει την ταχεία αφαίρεση του μπολ κατά την αντικατάσταση και συντήρηση του στοιχείου, όλα χωρίς την ανάγκη για εργαλεία.

Η συσκευή επιδεικνύει υψηλή χωρητικότητα ροής, με το μοντέλο B72G να χειρίζεται έως 38 dm3/s (80 SCFM) και το μοντέλο B73G έως 50 dm3/s (106 SCFM).3 έως 10 bar.

Οι μέγιστες πιέσεις εισόδου είναι 10 bar για τη διαφανή έκδοση μπολ και 17 bar για τη μεταλλική έκδοση μπολ.και από -20°C έως +65°C όταν χρησιμοποιούνται μεταλλικά μπολ.

Τεχνικές παραμέτρους:

Εφαρμογές:

Υποστήριξη και υπηρεσίες:

Οι μονάδες μας Pneumatic Filter Regulator Lubricator (FRL) έχουν σχεδιαστεί για να εξασφαλίζουν καθαρή, ρυθμιζόμενη και λιπαρή παροχή αέρα για τα πνευματικά συστήματα,βελτίωση της απόδοσης και παράταση της ζωής του εξοπλισμού σας.

Τεχνική υποστήριξη:

Παρέχουμε ολοκληρωμένη τεχνική υποστήριξη για την εγκατάσταση, λειτουργία και συντήρηση των μονάδων FRL.και βελτιστοποίηση των ρυθμίσεων για να ταιριάζει με τις ειδικές απαιτήσεις της εφαρμογής σας.

Υπηρεσίες:

1Οδηγία εγκατάστασης: λεπτομερείς οδηγίες και υποστήριξη επί τόπου για να εξασφαλιστεί η ορθή εγκατάσταση και σύνδεση στο πνευματικό σας σύστημα.

2- Συντήρηση και επισκευές: Προγραμματισμένες υπηρεσίες συντήρησης, συμπεριλαμβανομένης της αντικατάστασης των στοιχείων φίλτρου, της βαθμονόμησης του ρυθμιστή και της επαναφόρτισης του λιπαντικού.Επίσης, υπάρχουν υπηρεσίες ταχείας επισκευής για να ελαχιστοποιηθούν οι χρόνοι στάσης λειτουργίας.

3Προσαρμογή: Βοήθεια στην επιλογή των κατάλληλων μονάδων FRL και προσαρμογή των διαμορφώσεων για την κάλυψη των μοναδικών απαιτήσεων του συστήματος.

4Εκπαίδευση: Εκπαιδευτικές συνεδρίες επί τόπου ή εξ αποστάσεως για το προσωπικό σας σχετικά με τις βέλτιστες πρακτικές για τη λειτουργία και τη ρουτίνα συντήρησης του FRL.

Στόχος μας είναι να παρέχουμε αξιόπιστη, υψηλής ποιότητας υποστήριξη και υπηρεσίες για να μεγιστοποιήσουμε την αποτελεσματικότητα και τη μακροζωία των πνευματικών σας συστημάτων χρησιμοποιώντας τα προϊόντα μας Pneumatic Filter Regulator Lubricator.

Συσκευή και αποστολή:

Συσκευασία του προϊόντος:Ο λιπαντής με ρυθμιστή πνευματικού φίλτρου συσκευάζεται με ασφάλεια σε ένα ανθεκτικό, κυματοειδές χαρτόνι που έχει σχεδιαστεί για να προστατεύει το προϊόν από ζημιές κατά τη μεταφορά.Η μονάδα είναι αποσβεσμένη με αφρό ή πλαστικό για να αποτρέψει την κίνηση και να απορροφήσει τα σοκ.Η συσκευασία περιλαμβάνει εγχειρίδιο χρήσης, οδηγό εγκατάστασης και όλα τα απαραίτητα αξεσουάρ για εύκολη εγκατάσταση.και κωδικούς γραμμών για αποτελεσματική διαχείριση αποθεμάτων.

Ναυτιλία:Το Pneumatic Filter Regulator Lubricator αποστέλλεται μέσω αξιόπιστων υπηρεσιών ταχυμεταφορών που εξασφαλίζουν την έγκαιρη και ασφαλή παράδοση.Υπηρεσίες εμπορευματικών μεταφορώνΤο προϊόν συσκευάζεται σύμφωνα με τα διεθνή πρότυπα αποστολής, προστατεύοντάς το από υγρασία, σκόνη και πρόσκρουση.Οι πληροφορίες παρακολούθησης παρέχονται κατά την αποστολή για να ενημερώνονται οι πελάτες σχετικά με την κατάσταση της αποστολής τους.Ειδικά αιτήματα επεξεργασίας μπορούν να ικανοποιηθούν κατόπιν παραγγελίας.
