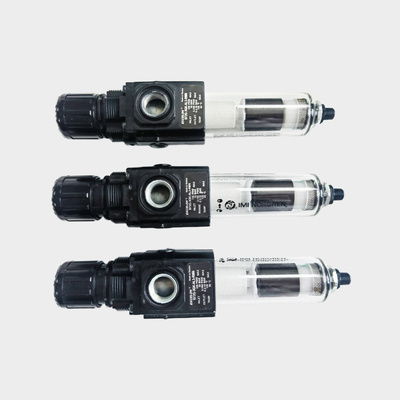

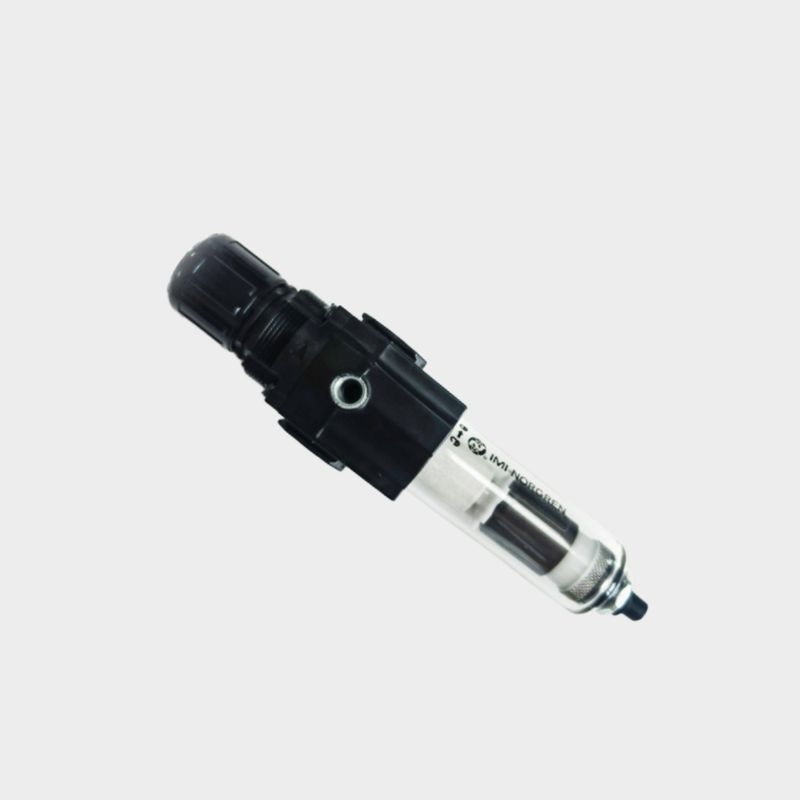

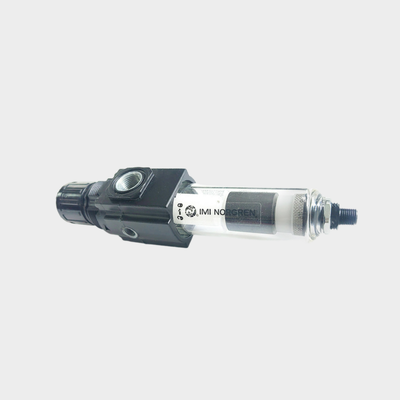

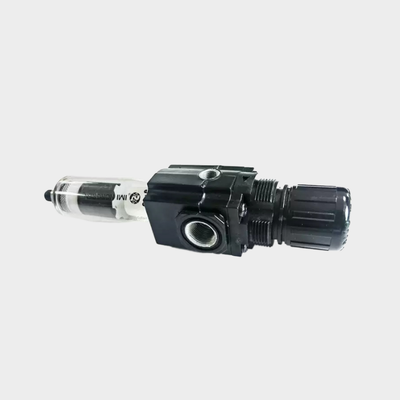

NORGREN B72G‐2AS‐000‐014 B72G‐2AS‐980 Σχεδιασμός θύρας μετρητή μετρητή σε ευθεία ατμοσφαιρικό φίλτρο-ρυθμιστή Προστατεύει τα υδροδρομικά όργανα κάτω από σκληρές εξωτερικές θερμοκρασίες περιβάλλοντος

Περιγραφή προϊόντος:

Η σειρά B72G και B73G της Norgren αντιπροσωπεύει ρυθμιστές φίλτρου υψηλής απόδοσης εντός του αρθρωτού συστήματος προετοιμασίας αέρα Excelon. Αυτές οι ολοκληρωμένες μονάδες συνδυάζουν απρόσκοπτα τη διήθηση και τη ρύθμιση πίεσης σε ένα συμπαγές περίβλημα. Αφαιρούν αποτελεσματικά νερό και στερεά σωματίδια από τις γραμμές πεπιεσμένου αέρα, διασφαλίζοντας παράλληλα ακριβή έλεγχο της πίεσης κατάντη.

Σχεδιασμένο με γνώμονα την ευελιξία, το σύστημα Excelon επιτρέπει την εγκατάσταση αυτών των μονάδων είτε σε σειρά είτε αρθρωτά μαζί με άλλα προϊόντα Excelon. Χρησιμοποιώντας συνδέσεις Quickclamp, αυτός ο σχεδιασμός διευκολύνει την εύκολη επέκταση και την απλή συντήρηση του συστήματος προετοιμασίας αέρα.

Η σειρά B72G διαθέτει επιλογές θυρών G1/4 και G3/8, παρέχοντας ρυθμό ροής 38 dm³/s (80 SCFM). Από την άλλη πλευρά, η σειρά B73G προσφέρει μεγέθη θυρών G1/4, G3/8 και G1/2 και υποστηρίζει υψηλότερο ρυθμό ροής 50 dm³/s (106 SCFM). Και τα δύο μοντέλα ενσωματώνουν σχεδιασμό βαλβίδας με αντιστάθμιση για να ελαχιστοποιήσουν τον αντίκτυπο των διακυμάνσεων της πίεσης εισόδου στην πίεση εξόδου, διασφαλίζοντας σταθερή ρύθμιση.

Αυτοί οι ρυθμιστές φίλτρου παρέχουν ευελιξία μέσω προαιρετικών στοιχείων φίλτρου από πυροσυσσωματωμένο πολυπροπυλένιο 5 µm ή 40 µm, μαζί με χειροκίνητες ή αυτόματες διαμορφώσεις αποστράγγισης. Τέτοια χαρακτηριστικά τους καθιστούν κατάλληλους για ένα ευρύ φάσμα βιομηχανικών εφαρμογών.

Πρόσθετα χαρακτηριστικά σχεδιασμού περιλαμβάνουν ένα κουμπί ρύθμισης με κλείδωμα με πίεση, καλυμμένο με καπάκι ανθεκτικό στην παραβίαση, ένα δοχείο ταχείας απελευθέρωσης τύπου μπαγιονέτ για εύκολη συντήρηση και θύρες μετρητή πλήρους ροής που επιτρέπουν την παρακολούθηση της πίεσης χωρίς να περιορίζεται η ροή του αέρα. Τα διαφανή δοχεία πολυανθρακικού παρέχουν ορατότητα 360 μοιρών των επιπέδων συμπυκνωμάτων. Επιπλέον, οι επιλογές σωμάτων από ψευδάργυρο ή αλουμίνιο ενισχύουν την ανθεκτικότητα, καθιστώντας αυτές τις μονάδες αξιόπιστες σε απαιτητικά περιβάλλοντα.

Χαρακτηριστικά:

Αυτή η συσκευή συνδυάζει τη διήθηση σωματιδίων και τη ρύθμιση πίεσης σε μία συμπαγή μονάδα, η οποία βοηθά στην εξοικονόμηση πολύτιμου χώρου εγκατάστασης. Με την ενσωμάτωση αυτών των λειτουργιών, απλοποιεί τη διαδικασία προετοιμασίας αέρα.

Το σύστημα υποστηρίζει τόσο την εν σειρά όσο και την αρθρωτή εγκατάσταση με άλλα προϊόντα προετοιμασίας αέρα Excelon. Οι συνδέσεις Quickclamp επιτρέπουν εύκολη και ευέλικτη συναρμολόγηση, ενισχύοντας την ευελιξία σε διάφορες διατάξεις.

Διατίθενται δύο βαθμοί διήθησης, με στοιχεία φίλτρου από πυροσυσσωματωμένο πολυπροπυλένιο 5 µm ή 40 µm. Αυτές οι επιλογές παρέχουν αποτελεσματική απομάκρυνση ρύπων για να διασφαλιστεί η παροχή καθαρού αέρα.

Οι χρήστες μπορούν να επιλέξουν μεταξύ χειροκίνητων και αυτόματων διαμορφώσεων αποστράγγισης. Η χειροκίνητη έκδοση περιλαμβάνει αποστράγγιση 1/4 στροφής, ενώ η αυτόματη επιλογή προσφέρει αυτόματη απομάκρυνση συμπυκνωμάτων.

Τα διαφανή δοχεία πολυανθρακικού παρέχουν ορατότητα 360 μοιρών των επιπέδων συμπυκνωμάτων, καθιστώντας εύκολη την παρακολούθηση της κατάστασης του συστήματος χωρίς να χρειάζεται αποσυναρμολόγηση εξαρτημάτων.

Το κουμπί ρύθμισης με κλείδωμα με πίεση αποτρέπει τυχαίες αλλαγές στις ρυθμίσεις πίεσης, διασφαλίζοντας σταθερή λειτουργία. Επιπλέον, διατίθεται κάλυμμα ανθεκτικό στην παραβίαση για πρόσθετη ασφάλεια.

Ο σχεδιασμός ανακούφισης επιτρέπει τη μείωση της πίεσης κατάντη όταν το σύστημα είναι κλειστό. Ο σχεδιασμός βαλβίδας με αντιστάθμιση ελαχιστοποιεί τον αντίκτυπο των διακυμάνσεων της πίεσης εισόδου στην πίεση εξόδου, με αποτέλεσμα σταθερή ρύθμιση.

Οι θύρες μετρητή 1/8" πλήρους ροής επιτρέπουν την παρακολούθηση της πίεσης χωρίς να περιορίζεται η ροή του αέρα. Ο μηχανισμός δοχείου ταχείας απελευθέρωσης τύπου μπαγιονέτ διευκολύνει την ταχεία αφαίρεση για αντικατάσταση στοιχείου και συντήρηση χωρίς την ανάγκη εργαλείων.

Το μοντέλο B72G προσφέρει υψηλή χωρητικότητα ροής 38 dm³/s (80 SCFM), ενώ το μοντέλο B73G παρέχει 50 dm³/s (106 SCFM). Η πίεση εξόδου μπορεί να ρυθμιστεί σε ένα ευρύ φάσμα από 0,3 έως 10 bar. Οι μέγιστες τιμές πίεσης εισόδου περιλαμβάνουν 10 bar για διαφανή δοχεία και 17 bar για μεταλλικά δοχεία.

Το εύρος θερμοκρασίας λειτουργίας είναι -34°C έως +50°C με δοχεία πολυανθρακικού και -20°C έως +65°C όταν χρησιμοποιούνται μεταλλικά δοχεία.

Τεχνικές Παράμετροι:

Αυτός ο Ρυθμιστής Λιπαντή Φίλτρου Αέρα συνδυάζει την αποδοτικότητα ενός φίλτρου ομίχλης λαδιού FESTO με την αξιοπιστία ενός Ρυθμιστή Πίεσης, διασφαλίζοντας βέλτιστη επεξεργασία αέρα. Το φίλτρο ομίχλης λαδιού FESTO φιλτράρει και λιπαίνει αποτελεσματικά τον πεπιεσμένο αέρα, ενισχύοντας την απόδοση και τη μακροζωία των πνευματικών συστημάτων.

Εφαρμογές:

9

Υποστήριξη και Υπηρεσίες:

Οι μονάδες Ρυθμιστή Λιπαντή Φίλτρου Αέρα (FRL) μας έχουν σχεδιαστεί για να διασφαλίζουν τη βέλτιστη απόδοση και μακροζωία των πνευματικών σας συστημάτων, παρέχοντας καθαρό, ρυθμισμένο και λιπασμένο αέρα. Για τεχνική υποστήριξη, ανατρέξτε στο εγχειρίδιο προϊόντος που περιλαμβάνεται με τη μονάδα FRL σας, το οποίο περιέχει λεπτομερείς οδηγίες εγκατάστασης, λειτουργίας και συντήρησης.

Για να διατηρήσετε την αποδοτικότητα του FRL σας, ελέγχετε και αντικαθιστάτε τακτικά τα στοιχεία φίλτρου, παρακολουθείτε και ρυθμίζετε τις ρυθμίσεις πίεσης του ρυθμιστή όπως απαιτείται και γεμίζετε τη δεξαμενή του λιπαντή με το κατάλληλο πνευματικό λάδι. Συνιστάται επίσης περιοδικός έλεγχος για διαρροές και φθορά για την αποφυγή διακοπής λειτουργίας του συστήματος.

Εάν αντιμετωπίσετε οποιοδήποτε πρόβλημα με τον Ρυθμιστή Λιπαντή Φίλτρου Αέρα σας, οι οδηγίες αντιμετώπισης προβλημάτων είναι διαθέσιμες στο εγχειρίδιο για να βοηθήσουν στον εντοπισμό και την επίλυση κοινών προβλημάτων, όπως διακυμάνσεις πίεσης, ανεπαρκής λίπανση ή μόλυνση αέρα.

Για πρόσθετη τεχνική βοήθεια, τεκμηρίωση προϊόντων ή για να ρωτήσετε σχετικά με ανταλλακτικά και αξεσουάρ, επισκεφθείτε την επίσημη ιστοσελίδα μας ή συμβουλευτείτε τον εξουσιοδοτημένο διανομέα σας.

Δεσμευόμαστε να παρέχουμε ολοκληρωμένη υποστήριξη και υπηρεσίες για να διασφαλίσουμε ότι τα πνευματικά σας συστήματα λειτουργούν ομαλά και αποτελεσματικά με τα προϊόντα FRL μας.

Συσκευασία και Αποστολή:

Συσκευασία Προϊόντος: Ο Ρυθμιστής Λιπαντή Φίλτρου Αέρα συσκευάζεται προσεκτικά για να διασφαλιστεί η μέγιστη προστασία κατά τη μεταφορά. Είναι ασφαλώς κλεισμένος σε ένα ανθεκτικό χαρτονένιο κουτί με προσαρμοσμένα ένθετα αφρού για να αποτρέψει οποιαδήποτε κίνηση ή ζημιά. Κάθε μονάδα είναι τυλιγμένη ξεχωριστά σε αντιστατική φυσαλίδα και σφραγισμένη με ταινία ασφαλείας. Η συσκευασία περιλαμβάνει επίσης ένα εγχειρίδιο χρήσης, οδηγό εγκατάστασης και κάρτα εγγύησης, όλα τακτοποιημένα για εύκολη πρόσβαση.

Αποστολή: Προσφέρουμε αξιόπιστες επιλογές αποστολής για να παραδώσουμε τον Ρυθμιστή Λιπαντή Φίλτρου Αέρα σας με ασφάλεια και αμεσότητα. Τα προϊόντα αποστέλλονται μέσω αξιόπιστων υπηρεσιών ταχυμεταφορών με παρακολούθηση διαθέσιμη για κάθε παραγγελία. Ανάλογα με τον προορισμό, οι επιλογές αποστολής περιλαμβάνουν τυπική, επείγουσα και express παράδοση. Όλες οι αποστολές φέρουν προσεκτικά ετικέτες με οδηγίες χειρισμού για να διασφαλιστεί ότι το προϊόν φτάνει σε άριστη κατάσταση. Η διεθνής αποστολή είναι επίσης διαθέσιμη με την παροχή κατάλληλης τελωνειακής τεκμηρίωσης.
