Περιγραφή προϊόντος:

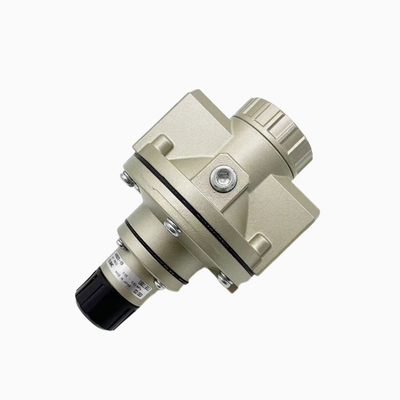

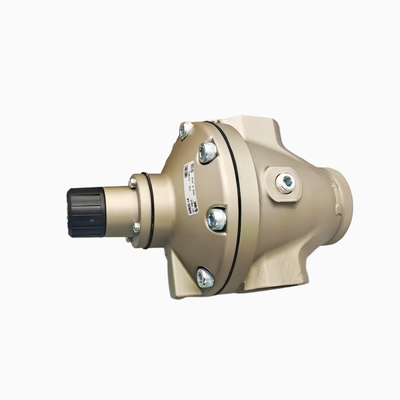

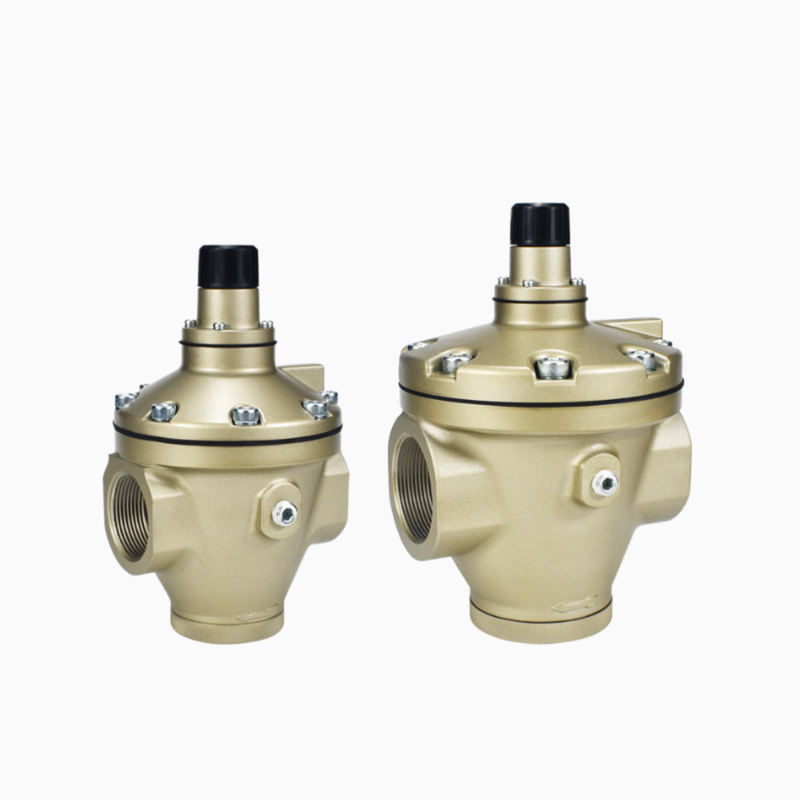

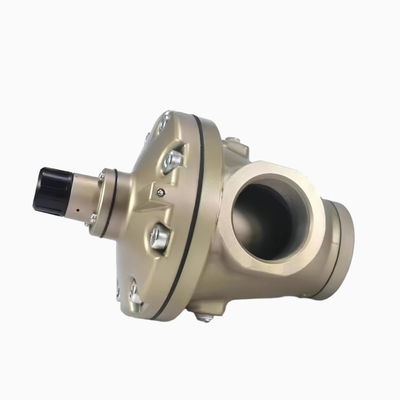

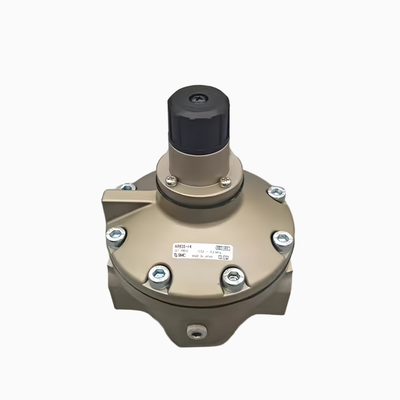

Η σειρά SMC AR425 έως AR935 αντιπροσωπεύει μια γραμμή εσωτερικά ελεγχόμενων, ανακουφιστικού τύπου ρυθμιστών πίεσης αέρα. Αυτές οι συσκευές είναι ειδικά σχεδιασμένες για βαρέως τύπου βιομηχανικά συστήματα πεπιεσμένου αέρα, όπου η διατήρηση σταθερής πίεσης εξόδου μαζί με υψηλή χωρητικότητα ροής είναι κρίσιμη. Σε αντίθεση με τους ρυθμιστές άμεσης δράσης, αυτά τα μοντέλα ελεγχόμενα από πιλότο χρησιμοποιούν τον ίδιο τον αέρα τροφοδοσίας για να ελέγχουν την κύρια βαλβίδα. Αυτή η προσέγγιση σχεδιασμού εξασφαλίζει ανώτερη ακρίβεια ρύθμισης πίεσης, ομαλότερα χαρακτηριστικά ροής και μειώνει τις διακυμάνσεις στην πίεση εξόδου όταν συμβαίνουν αλλαγές στην πίεση εισόδου.
Αυτή η γκάμα προϊόντων περιλαμβάνει 12 δημοφιλείς αριθμούς εξαρτημάτων σε τέσσερις διαφορετικές υποσειρές: AR625, AR635, AR825 και AR835. Αυτοί οι ρυθμιστές διατίθενται με μεγέθη θυρών που κυμαίνονται από Rc 3/4" έως Rc 1-1/2". Υπάρχουν δύο διαθέσιμα εύρη πίεσης για να ταιριάζουν σε διάφορες εφαρμογές: ένα εύρος 0,05 έως 0,83 MPa (γνωστό ως τύπος 25) και ένα χαμηλότερο εύρος 0,02 έως 0,2 MPa (τύπος χαμηλής πίεσης 35). Τα μοντέλα με την ένδειξη "G" είναι εξοπλισμένα με μανόμετρο πίεσης πάνελ, και ένα προαιρετικό βραχίονα στήριξης, B25P, μπορεί να προστεθεί για ευκολία εγκατάστασης.
Η ευελιξία και η αξιοπιστία αυτών των ρυθμιστών πίεσης αέρα τους καθιστούν ευρέως εφαρμόσιμους σε πολυάριθμες βιομηχανικές εγκαταστάσεις. Κοινές χρήσεις περιλαμβάνουν σταθμούς συμπιεστών, κεντρικούς αγωγούς πεπιεσμένου αέρα, αυτοματοποιημένες γραμμές παραγωγής, πνευματικούς χειριστές και πακέτα μηχανών OEM. Η στιβαρή κατασκευή τους και οι ακριβείς δυνατότητες ελέγχου τους καθιστούν απαραίτητο στοιχείο για τη διασφάλιση αποτελεσματικής και σταθερής λειτουργίας σε απαιτητικά περιβάλλοντα πεπιεσμένου αέρα.
Χαρακτηριστικά:
Αυτός ο ρυθμιστής διαθέτει σχεδιασμό ελεγχόμενο από πιλότο που εξασφαλίζει πολύ πιο σταθερή πίεση εξόδου σε σύγκριση με τους ρυθμιστές άμεσης δράσης. Παραμένει ανεπηρέαστος από τις διακυμάνσεις στην πίεση εισόδου, παρέχοντας σταθερή απόδοση ακόμη και σε μεταβαλλόμενες συνθήκες.
Εξοπλισμένος με εσωτερικό μηχανισμό ανακούφισης, ο ρυθμιστής εξαερίζει αυτόματα οποιαδήποτε πλεονάζουσα πίεση εξόδου στην ατμόσφαιρα. Αυτή η λειτουργία βοηθά στη διατήρηση σταθερής πίεσης στην κατάντη γραμμή, ενισχύοντας την ασφάλεια και την αξιοπιστία.
Το σώμα του ρυθμιστή είναι κατασκευασμένο από χυτό αλουμίνιο, το οποίο περιλαμβάνει προστατευμένο καπό και θάλαμο. Αυτός ο σχεδιασμός όχι μόνο καθιστά τον ρυθμιστή ελαφρύ, αλλά προσφέρει και εξαιρετική απαγωγή θερμότητας, καθιστώντας τον ιδανικό για χρήση σε απαιτητικά περιβάλλοντα εργοστασίου.
Διατίθενται δύο ρυθμιζόμενα εύρη πίεσης για να ταιριάζουν σε διαφορετικές εφαρμογές: 0,05 έως 0,83 MPa (μοντέλο 25) και 0,02 έως 0,2 MPa (μοντέλο 35, τύπος ακριβείας χαμηλής πίεσης). Αυτή η ευελιξία επιτρέπει ακριβή έλεγχο της πίεσης λειτουργίας σύμφωνα με τις συγκεκριμένες ανάγκες.
Ο ρυθμιστής υποστηρίζει πολλαπλά μεγέθη θυρών, συμπεριλαμβανομένων 3/4", 1", 1-1/4" και 1-1/2". Επιπλέον, μπορούν να παρέχονται επιλογές σπειρωμάτων όπως σπειρώματα Rc (PTF), NPT (F) και G κατόπιν αιτήματος για να φιλοξενήσουν διαφορετικές απαιτήσεις σωληνώσεων.
Για βελτιωμένη χρηστικότητα, διατίθεται προαιρετικό μανόμετρο πίεσης (που υποδηλώνεται από την κατάληξη G, από τη σειρά G46) και βραχίονας στήριξης (μοντέλο B25P). Αυτά τα αξεσουάρ παρέχουν σαφείς τοπικές ενδείξεις πίεσης και διευκολύνουν τις εύκολες εγκαταστάσεις αντικατάστασης.
Για την αποφυγή τυχαίων ρυθμίσεων και τη διατήρηση των καθορισμένων πιέσεων, περιλαμβάνεται μια βίδα ασφάλισης στη λαβή ρύθμισης. Αυτό το χαρακτηριστικό διασφαλίζει ότι ο ρυθμιστής παραμένει ασφαλώς βαθμονομημένος μετά την οριστικοποίηση των ρυθμίσεών του.
Τεχνικές Παράμετροι:
| Στοιχείο |
AR625 / AR825 (Υψηλό Εύρος) |
AR635 / AR835 (Χαμηλό Εύρος) |
| Ρευστό |
Αέρας |
Αέρας |
| Μέγ. πίεση λειτουργίας |
1,0 MPa |
1,0 MPa |
| Πίεση απόδειξης |
1,5 MPa |
1,5 MPa |
| Εύρος πίεσης ρύθμισης |
0,05 έως 0,83 MPa |
0,02 έως 0,2 MPa |
| Κατασκευή |
Εσωτερικά ελεγχόμενος, ανακουφιστικού τύπου (ο αέρας πιλότου πάντα διαρρέει) |
Ίδιο |
| Θερμοκρασία περιβάλλοντος / ρευστού |
-5 έως 60°C (χωρίς πάγωμα) |
-5 έως 60°C (χωρίς πάγωμα) |
| Θύρα μανόμετρου |
1/4" |
1/4" |
| Κατανάλωση αέρα (οπή ανακούφισης) |
5 L/min (ANR) στη μέγ. πίεση |
5 L/min (ANR) στη μέγ. πίεση |
| Υλικό σώματος |
Χυτό αλουμίνιο |
Χυτό αλουμίνιο |
| Ελατήριο ρύθμισης / βαλβίδας |
Χαλύβδινο σύρμα 1 / Ανοξείδωτο ατσάλι |
Χαλύβδινο σύρμα 1 / Ανοξείδωτο ατσάλι |
| Υλικό λαβής |
ABS |
ABS |
| Βάρος — AR625/635 |
1,1 kg |
1,1 kg |
| Βάρος — AR825/835 |
2,5 kg |
2,5 kg |
Εφαρμογές:
Οι σταθμοί συμπιεστών αέρα και οι κεντρικές μονάδες FRL (φίλτρο-ρυθμιστής-λιπαντικό) διαδραματίζουν κρίσιμο ρόλο στη διατήρηση καθαρής και ρυθμισμένης παροχής αέρα για διάφορες βιομηχανικές εφαρμογές.
Η ρύθμιση πίεσης διακλάδωσης είναι απαραίτητη για αυτοματοποιημένες γραμμές συναρμολόγησης, συσκευασίας και μεταφοράς, διασφαλίζοντας βέλτιστη απόδοση και ασφάλεια καθ' όλη τη διάρκεια της διαδικασίας παραγωγής.
Οι πνευματικοί ενεργοποιητές, συμπεριλαμβανομένων των κυλίνδρων αέρα, των αρπαγών, των πνευματικών τσοκ και των γεννητριών κενού, είναι ευρέως χρησιμοποιούμενα εξαρτήματα που προσφέρουν ακριβή και αποτελεσματικό έλεγχο κίνησης σε πολυάριθμα συστήματα.
Διάφορα εργαλειομηχανές, θαλάμους συγκόλλησης, σταθμούς ψεκασμού βαφής, σημεία εκτόξευσης αέρα και εξαερισμού χρησιμοποιούν πνευματική τεχνολογία για να επιτύχουν αξιόπιστη και σταθερή λειτουργία.
Οι μηχανές OEM σε βιομηχανίες όπως τροφίμων και ποτών, κλωστοϋφαντουργίας, ηλεκτρονικών, ημιαγωγών και συσκευασίας επωφελούνται σημαντικά από προσαρμοσμένες πνευματικές λύσεις προσαρμοσμένες στις συγκεκριμένες ανάγκες τους.
Η δευτερογενής μείωση πίεσης και ο έλεγχος ακριβείας είναι κρίσιμες λειτουργίες σε κεντρικές γραμμές αέρα υψηλής ροής για τη διατήρηση της σταθερότητας και της ακρίβειας του συστήματος.
