Περιγραφή του προϊόντος:

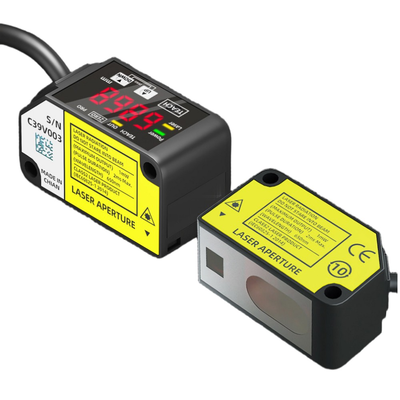

The HG-C series consists of compact CMOS laser displacement sensors specifically designed to deliver stable and highly accurate distance and position measurements within the realm of industrial automationΟι αισθητήρες αυτοί συνδυάζουν ένα οπτικό σύστημα CMOS λέιζερ με ενσωματωμένο καθρέφτη, επιτρέποντας ένα λεπτό προφίλ σώματος χωρίς να διακυβεύεται η ακρίβεια που χαρακτηρίζει τους ειδικούς αισθητήρες μετατόπισης.διαθέτουν ψηφιακή οθόνη 7 τμημάτων που παρουσιάζει τις μετρούμενες αποστάσεις απευθείας σε χιλιοστά, διευκολύνοντας τους χειριστές να επαληθεύουν τις ενδείξεις και να καθορίζουν τις οριακές τιμές χωρίς να χρειάζονται εξωτερικές συσκευές προγραμματισμού.
Η σειρά προϊόντων προσφέρει πέντε διαφορετικές αποστάσεις κέντρου μέτρησης: 30 mm, 50 mm, 100 mm, 200 mm και 400 mm.ενώ η επανάληψη εκτείνεται από 10 μm έως 800 μmΟι προδιαγραφές γραμμικότητας είναι ± 0,1% πλήρης κλίμακας για τα μοντέλα 30 mm, 50 mm και 100 mm και ± 0,2% ή ± 0,3% πλήρης κλίμακας για εκείνα που έχουν σχεδιαστεί για μεγαλύτερες αποστάσεις.Αυτοί οι αισθητήρες παρέχουν πολλαπλές επιλογές εξόδου, συμπεριλαμβανομένης της αναλογικής τάσης (0 ′5 V), του αναλογικού ρεύματος (4 ′20 mA), καθώς και των εξόδων ελέγχου ανοικτού συλλέκτη NPN ή PNP, όλα με επιλογή των λειτουργιών Light-ON ή Dark-ON.
Οι αισθητήρες της σειράς HG-C είναι κατασκευασμένοι για να λειτουργούν αξιόπιστα σε θερμοκρασίες που κυμαίνονται από -10 °C έως +45 °C.Επίσης, παρουσιάζουν ισχυρή αντοχή σε δονήσεις και σοκ.Η τροφοδότηση αυτών των αισθητήρων απαιτεί παροχή συνεχούς ρεύματος 1224 V, με χαμηλή κατανάλωση ρεύματος 40 mA ή λιγότερο σε 24 V DC.Οι χρήστες μπορούν να επιλέξουν από τρεις επιλογές χρόνων απόκρισης: 1,5 ms, 5 ms ή 10 ms. Τα πιστοποιητικά συμμόρφωσης που διατίθενται για διάφορα μοντέλα περιλαμβάνουν CE, UKCA, FDA και UL/c-UL.
Χαρακτηριστικά:
Ο συμπαγής οπτικός σχεδιασμός CMOS ενσωματώνει ενσωματωμένο καθρέφτη που μειώνει αποτελεσματικά το βάθος του αισθητήρα χωρίς να θέτει σε κίνδυνο την ακρίβεια που συνήθως αναμένεται από τους αισθητήρες μετατόπισης.Αυτό το καινοτόμο χαρακτηριστικό επιτρέπει μια πιο απλοποιημένη συσκευή, διατηρώντας παράλληλα υψηλή ακρίβεια μετρήσεων.

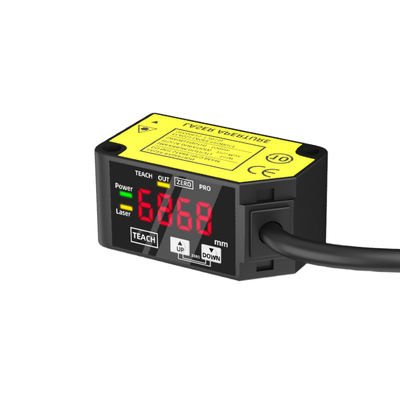

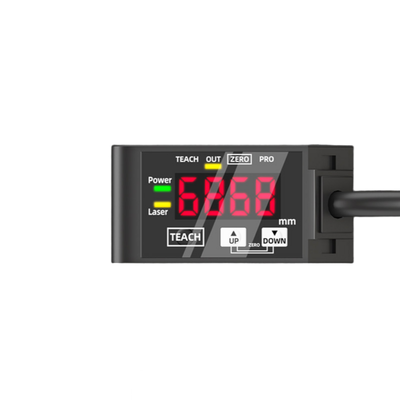

Οι μετρήσεις εμφανίζονται βολικά σε χιλιοστά μέσω ψηφιακής οθόνης 7 τμημάτων.Αυτή η άμεση ανάγνωση απλοποιεί τη διαδικασία καθορισμού των κατώτατων ορίων και επιτρέπει γρήγορη επαλήθευση επί τόπου των μετρούμενων αποστάσεων, βελτιώνοντας την αποτελεσματικότητα των χρηστών.

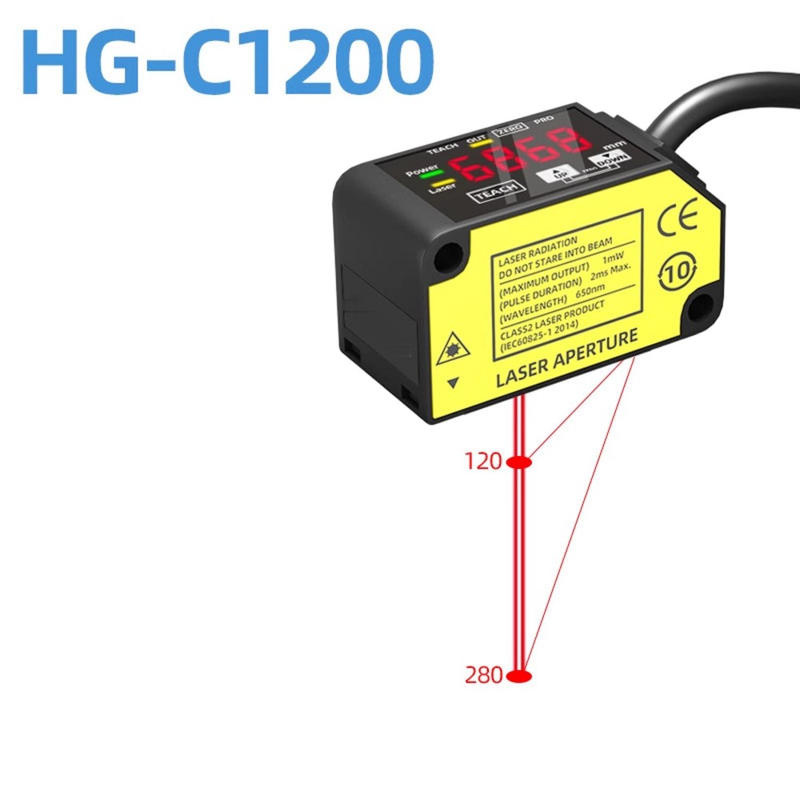

Η συσκευή υποστηρίζει πολλαπλές περιοχές μέτρησης, προσφέροντας κεντρικές αποστάσεις 30, 50, 100, 200 και 400 χιλιοστών.καθιστώντας τον αισθητήρα ευέλικτο για διάφορες εφαρμογές.
Η υψηλή επαναληψιμότητα είναι ένα βασικό χαρακτηριστικό, με ακρίβεια που ξεκινά από 10 μικρομέτρα στο μοντέλο HG-C1030 και επεκτείνεται σε 800 μικρομέτρα στο HG-C1400 σε αποστάσεις μεταξύ 200 και 400 χιλιοστών.Αυτό εξασφαλίζει συνεπή και αξιόπιστα αποτελέσματα μέτρησης.
Για την εξωτερική ολοκλήρωση δεδομένων και την κλιμάκωση, παρέχονται διπλές αναλογικές εξόδους, συμπεριλαμβανομένων τόσο της τάσης 0 ̊5 V όσο και των εξόδων ρεύματος 4 ̊20 mA.Αυτές οι εξόδους διευκολύνουν την ευέλικτη σύνδεση με άλλα όργανα και συστήματα ελέγχου.
Ο χρόνος απόκρισης του αισθητήρα μπορεί να επιλεγεί μεταξύ τριών επιλογών: 1,5 ms, 5 ms και 10 ms.Αυτό το χαρακτηριστικό επιτρέπει στους χρήστες να εξισορροπούν την ταχύτητα μέτρησης και τη σταθερότητα λειτουργίας με βάση τις ειδικές τους ανάγκες..
Η έξοδος ελέγχου έχει σχεδιαστεί με γνώμονα την ευελιξία και την ασφάλεια, προσφέροντας έξοδο τρανζίστορ ανοικτού συλλέκτη NPN ή PNP. Οι χρήστες μπορούν να επιλέξουν μεταξύ των λειτουργιών Light-ON ή Dark-ON,και η έξοδος περιλαμβάνει προστασία από βραχυκύκλωμα για μεγαλύτερη αντοχή.
Ο αισθητήρας έχει κατασκευαστεί για να αντέχει σε δύσκολα βιομηχανικά περιβάλλοντα και διαθέτει βαθμολογία IP67, εξασφαλίζοντας ότι είναι τόσο αδιάβροχο όσο και ανθεκτικό στο νερό για αξιόπιστη λειτουργία σε σκληρές συνθήκες.
Η συμμόρφωση με ένα ευρύ φάσμα πιστοποιητικών υπογραμμίζει τα πρότυπα ποιότητας και ασφάλειας των αισθητήρων.
Επιπλέον, η συσκευή είναι ενεργειακά αποδοτική, καταναλώνει 40 mA ή λιγότερο σε 24 V DC και 65 mA ή λιγότερο σε 12 V DC, καθιστώντας την κατάλληλη για εφαρμογές όπου η χαμηλή κατανάλωση ισχύος είναι κρίσιμη.
Τεχνικές παραμέτρους:
| Αναλογική έξοδος |
0·5 V τάση / 4·20 mA ρεύμα |
| Χρόνος απόκρισης |
1.5 / 5 / 10 ms Επιλέξιμο |
| Επαναληψιμότητα |
10 μm, 30 μm, 70 μm, 200 μm, 800 μm |
| Πεδίο μέτρησης |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Κλάση προστασίας. |
Διάκριση IP67 |
| Πρόσθετη τάση |
1224 V DC ± 10% |
| Απόσταση από το κέντρο μέτρησης |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
| Έκδοση ελέγχου |
Επικοινωνία με κινητήρα, επαφή, επαφή |
Εφαρμογές:
Η ανίχνευση της θέσης και της παρουσίας είναι απαραίτητη για την επαλήθευση της παράδοσης και της ακριβούς τοποθέτησης των εργαστηρίων σε ρομπότ μεταφοράς και σταθμούς συναρμολόγησης.Αυτό διασφαλίζει ότι κάθε στοιχείο είναι σωστά τοποθετημένο πριν ξεκινήσει το επόμενο στάδιο της παραγωγής.
Η επαλήθευση του ύψους και της ποσότητας της στοίβας περιλαμβάνει τη μέτρηση του ύψους των στοίβων ή την επιβεβαίωση του αριθμού των στρωμάτων κατά τη διάρκεια των διαδικασιών χειρισμού υλικών.Αυτό βοηθά στη διατήρηση της συνέπειας και της ακρίβειας στις γραμμές αποθέματος και συναρμολόγησης.
Η επιθεώρηση πάχους και διαστάσεων διαδραματίζει κρίσιμο ρόλο στην κατασκευή, επιτρέποντας ενδογραμμικές μετρήσεις εξαρτημάτων, φύλλων και διαφόρων εξαρτημάτων.Η διαδικασία αυτή εξασφαλίζει ότι όλα τα στοιχεία πληρούν τις καθορισμένες απαιτήσεις διαστάσεων.
Η παρακολούθηση της μετατόπισης παρέχει ανατροφοδότηση σε πραγματικό χρόνο για τα στάδια τοποθέτησης, τα πιεστήρια και τον εξοπλισμό σχηματισμού.βελτίωση της συνολικής ακρίβειας και αποτελεσματικότητας.
Ο έλεγχος ποιότητας επιτυγχάνεται μέσω επιθεωρήσεων "go/no-go" που χρησιμοποιούν ρυθμίσεις κατώτατων ορίων με βάση ψηφιακές μετρήσεις απόστασης.Η μέθοδος αυτή διευκολύνει ταχείς και αξιόπιστες αξιολογήσεις για τη διατήρηση υψηλών προτύπων προϊόντων.
Τα συστήματα καθοδήγησης ρομπότ επωφελούνται από αναλογική απόσταση ανάδρασης, η οποία υποστηρίζει εφαρμογές επιλογής και θέσης και αυτοματοποιημένη διαχείριση.Αυτή η ανατροφοδότηση βελτιώνει την απόδοση και την αξιοπιστία των ρομποτικών λειτουργιών.
