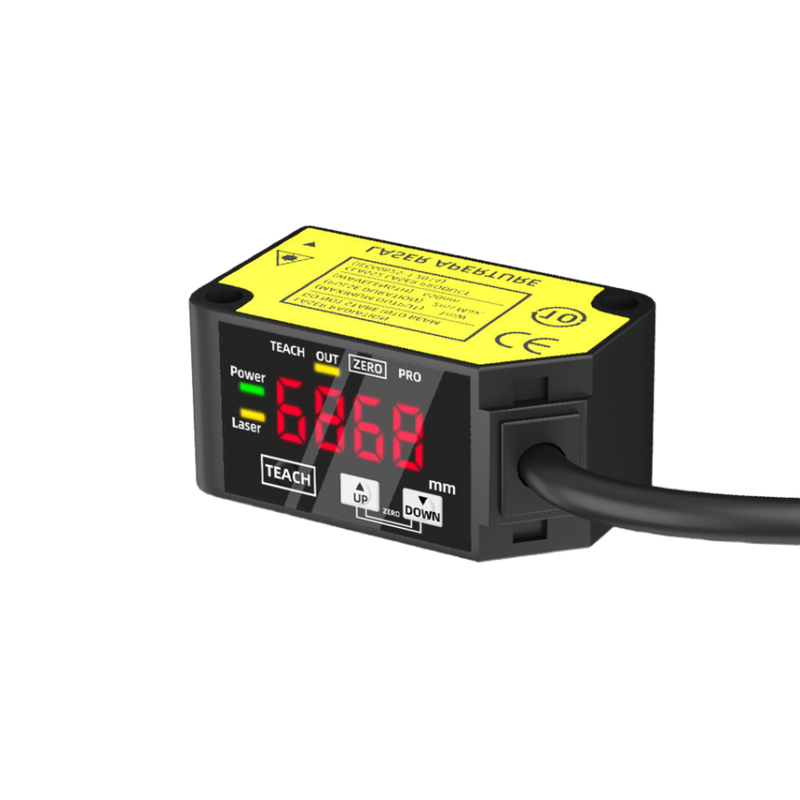

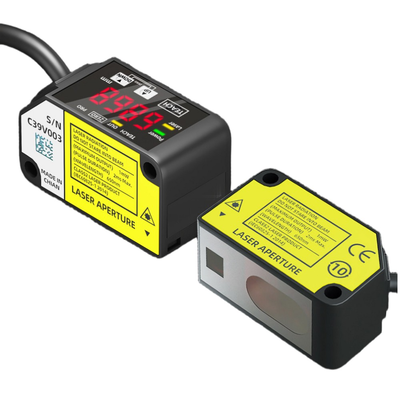

Περιγραφή του προϊόντος:
Η σειρά HG-C αποτελείται από συμπαγείς αισθητήρες μετατόπισης λέιζερ CMOS που έχουν σχεδιαστεί για να παρέχουν σταθερές και εξαιρετικά ακριβείς μετρήσεις απόστασης και θέσης σε εφαρμογές βιομηχανικού αυτοματισμού.Κάθε αισθητήρας ενσωματώνει ένα οπτικό σύστημα CMOS λέιζερ σε συνδυασμό με ένα ενσωματωμένο καθρέφτη, που επιτρέπει ένα λεπτό προφίλ σώματος, παρέχοντας παράλληλη ακρίβεια μετρήσεων με ειδικούς αισθητήρες μετατόπισης.
Ένα βασικό χαρακτηριστικό αυτών των αισθητήρων είναι η ψηφιακή οθόνη 7 τμημάτων που παρουσιάζει άμεσα τις μετρούμενες αποστάσεις σε χιλιοστά.Αυτό επιτρέπει στους χειριστές να επαληθεύουν εύκολα τις ενδείξεις και να καθορίζουν τις οριακές τιμές επί τόπου χωρίς την ανάγκη για εξωτερικές συσκευές προγραμματισμού..
Η σειρά HG-C προσφέρει πέντε διακριτές αποστάσεις κέντρου μέτρησης: 30 mm, 50 mm, 100 mm, 200 mm και 400 mm. Τα αντίστοιχα εύρη μέτρησης ποικίλλουν από ±5 mm έως ±200 mm,με επαναληπτικότητα ανάλογα με το μοντέλο μεταξύ 10 μm και 800 μmΓια τη γραμμικότητα, τα μοντέλα 30 mm, 50 mm και 100 mm διατηρούν ± 0,1% πλήρους κλίμακας, ενώ οι αισθητήρες μεγαλύτερης εμβέλειας έχουν προδιαγραφές γραμμικότητας ± 0,2% ή ± 0,3% πλήρους κλίμακας.
Αυτοί οι αισθητήρες παρέχουν ευπροσάρμοστες επιλογές εξόδου, συμπεριλαμβανομένης της αναλογικής τάσης (0 V 5 V), του αναλογικού ρεύματος (4 20 mA) και των εξόδων ελέγχου ανοικτού συλλέκτη NPN ή PNP.Οι χρήστες μπορούν να επιλέξουν τη λειτουργία λειτουργίας της έξοδος ελέγχου ως είτε Light-ON ή Dark-ON, ανάλογα με τις απαιτήσεις της εφαρμογής.
Οι αισθητήρες της σειράς HG-C είναι ενσωματωμένοι σε ένα συμπαγές περίβλημα με βαθμολογία IP67 και είναι ανθεκτικοί σε περιβαλλοντικούς παράγοντες όπως η εισροή σκόνης και νερού.Λειτουργούν με αξιοπιστία σε θερμοκρασίες που κυμαίνονται από -10 °C έως +45 °C και είναι σχεδιασμένα για να αντέχουν στις δονήσεις και τα σοκ που συναντούνται σε βιομηχανικά περιβάλλονταΟι αισθητήρες αυτοί, που τροφοδοτούνται από παροχή συνεχούς ρεύματος 1224 V, καταναλώνουν ένα χαμηλό ρεύμα 40 mA ή λιγότερο σε 24 V συνεχούς ρεύματος.ή 10 ms για διαφορετικές ταχύτητες εφαρμογής.
Ανάλογα με το συγκεκριμένο μοντέλο, οι αισθητήρες της σειράς HG-C έχουν πιστοποιηθεί ότι πληρούν τα πρότυπα CE, UKCA, FDA και UL/c-UL, εξασφαλίζοντας τη συμμόρφωση με τους παγκόσμιους κανονισμούς ασφάλειας και ποιότητας.
Χαρακτηριστικά:
Ο συμπαγής οπτικός σχεδιασμός CMOS διαθέτει ενσωματωμένο καθρέφτη που μειώνει σημαντικά το βάθος του αισθητήρα χωρίς να θέτει σε κίνδυνο την υψηλή ακρίβεια που είναι χαρακτηριστική των αισθητήρων μετατόπισης.Αυτό το καινοτόμο σχέδιο εξασφαλίζει ακριβείς μετρήσεις, διατηρώντας παράλληλα ένα λεπτό προφίλ.
Οι μετρήσεις εμφανίζονται βολικά σε χιλιοστά σε καθαρή ψηφιακή οθόνη 7 τμημάτων.Αυτή η άμεση ανάγνωση απλοποιεί τη διαδικασία καθορισμού των ορίων και επιτρέπει εύκολη επιτόπια επαλήθευση των μετρούμενων αποστάσεων.
Ο αισθητήρας υποστηρίζει πολλαπλές περιοχές μέτρησης, με κεντρικές αποστάσεις διαθέσιμες στα 30, 50, 100, 200 και 400 mm.Εφαρμογή σε ευρύ φάσμα εφαρμογών.
Διασφαλίζεται υψηλή επαναληψιμότητα, με ακρίβεια που κυμαίνεται από 10 μm στο μοντέλο HG-C1030 έως 800 μm στο μοντέλο HG-C1400 κατά τη μέτρηση αποστάσεων μεταξύ 200 και 400 mm.Αυτό εξασφαλίζει σταθερά και αξιόπιστα αποτελέσματα σε επαναλαμβανόμενες μετρήσεις.
Για σκοπούς εξωτερικής απόκτησης δεδομένων και κλιμάκωσης, παρέχονται διπλές αναλογικές εξόδους.προσφέροντας ευέλικτες επιλογές για την ενσωμάτωση με άλλα συστήματα.
Ο χρόνος απόκρισης του αισθητήρα είναι επιλέξιμος μεταξύ 1,5 ms, 5 ms και 10 ms.Αυτό το χαρακτηριστικό επιτρέπει στους χρήστες να εξισορροπούν την ταχύτητα μέτρησης και τη σταθερότητα του σήματος σύμφωνα με τις ειδικές τους απαιτήσεις..
Η έξοδος ελέγχου είναι διαθέσιμη είτε σε NPN είτε σε PNP διαμορφώσεις, χρησιμοποιώντας έξοδο τρανζίστορ ανοιχτού συλλέκτη.Υποστηρίζει επιλογές λειτουργίας Light-ON ή Dark-ON και είναι εξοπλισμένο με προστασία από βραχυκύκλωμα για την ενίσχυση της αξιοπιστίας.
Ο αισθητήρας έχει βαθμολογία IP67, γεγονός που σημαίνει ότι είναι εντελώς στεγανός στην σκόνη και ανθεκτικός στην είσοδο νερού..
Προέρχεται με ευρύ φάσμα πιστοποιητικών, συμπεριλαμβανομένων των πιστοποιητικών CE (συμμόρφωση με EMC και RoHS), UKCA, FDA συμμόρφωση με ειδοποίηση λέιζερ, καθώς και αναγνώριση UL και c-UL,διασφάλιση της τήρησης των διεθνών προτύπων.
Παρά τα προηγμένα χαρακτηριστικά του, ο αισθητήρας διατηρεί χαμηλή κατανάλωση ενέργειας, αντλώντας 40 mA ή λιγότερο σε 24 V DC και 65 mA ή λιγότερο σε 12 V DC, προωθώντας έτσι την ενεργειακή απόδοση.
Τεχνικές παραμέτρους:
| Αναλογική έξοδος |
0·5 V τάση / 4·20 mA ρεύμα |
| Έκδοση ελέγχου |
NPN ανοικτό συλλέκτη (Διαθέσιμες εκδόσεις PNP), συμβατό με τον επακριτή κινητήρα, τον επακριτή SIRIUS και τον επακριτή 3 πόλων |
| Πρόσθετη τάση |
1224 V DC ± 10% |
| Πεδίο μέτρησης |
±5 mm, ±15 mm, ±35 mm, ±80 mm, ±200 mm |
| Επαναληψιμότητα |
10 μm, 30 μm, 70 μm, 200 μm, 800 μm |
| Χρόνος απόκρισης |
1.5 / 5 / 10 ms Επιλέξιμο |
| Κλάση προστασίας. |
Διάκριση IP67 |
| Απόσταση από το κέντρο μέτρησης |
30 mm, 50 mm, 100 mm, 200 mm, 400 mm |
Εφαρμογές:
Ανίχνευση θέσης και παρουσίας
Η εφαρμογή αυτή περιλαμβάνει την επαλήθευση της παράδοσης και της ακριβούς τοποθέτησης των εργασιακών μερών τόσο σε ρομπότ μεταφοράς όσο και σε σταθμούς συναρμολόγησης.Η διασφάλιση της ορθής τοποθέτησης είναι κρίσιμη για την αποτελεσματική αυτοματοποίηση και ροή εργασίας.
Επιβεβαίωση ύψους και ποσότητας της στοίβας
Αυτή η διαδικασία μετρά το ύψος των στοιβαγμένων ειδών ή επιβεβαιώνει τον αριθμό των στρωμάτων σε σενάρια χειρισμού υλικών.
Έλεγχος πάχους και διαστάσεων
Οι τεχνικές ενδογραμμικής μέτρησης χρησιμοποιούνται για την επιθεώρηση εξαρτημάτων, φύλλων και διαφόρων εξαρτημάτων κατά τη διάρκεια της κατασκευής.Οι έλεγχοι αυτοί εγγυώνται ότι τα προϊόντα πληρούν τις καθορισμένες διαμετρικές ανοχές και τα πρότυπα ποιότητας.
Παρακολούθηση των εκτοπισμών
Η παρακολούθηση της μετατόπισης σε πραγματικό χρόνο παρέχει βασική ανατροφοδότηση για τη λειτουργία των σταδίων θέσης, των πιέσεων και του εξοπλισμού σχηματισμού.Αυτή η ανατροφοδότηση βοηθά στη διατήρηση της ακρίβειας σε όλες τις διαδικασίες παραγωγής.
Έλεγχος ποιότητας
Η διασφάλιση της ποιότητας υποστηρίζεται από επιθεωρήσεις "go/no-go" που χρησιμοποιούν οριακές τιμές που προέρχονται από ψηφιακές μετρήσεις απόστασης.Η μέθοδος αυτή εξασφαλίζει ότι τα στοιχεία συμμορφώνονται με προκαθορισμένα κριτήρια πριν προχωρήσουν.
Οδηγία ρομπότ
Η αναλογική ανάδραση απόσταση παρέχεται στα ρομποτικά συστήματα για την υποστήριξη των εργασιών επιλογής και τοποθέτησης και του αυτοματοποιημένου χειρισμού υλικών.
