Περιγραφή προϊόντος:
Η σειρά ZFC αποτελείται από συμπαγείς, ενσωματωμένους φίλτρους αναρρόφησης αέρα, σχεδιασμένους ειδικά για την προστασία του εξοπλισμού κενού από σκόνη, σωματίδια και άλλους ρύπους. Αυτές οι ακαθαρσίες μπορούν να προκαλέσουν λειτουργικά προβλήματα στα πνευματικά κυκλώματα κενού. Εγκαθιστώμενα απευθείας στη γραμμή αναρρόφησης, μεταξύ της γεννήτριας κενού και της βεντούζας, τα φίλτρα αποτρέπουν αποτελεσματικά την είσοδο υπολειμμάτων σε κρίσιμα εξαρτήματα όπως αντλίες κενού, εκτοξευτές και βαλβίδες. Αυτή η προστασία επεκτείνει σημαντικά τη διάρκεια ζωής αυτών των απαραίτητων εξαρτημάτων κενού.
Ένα αξιοσημείωτο χαρακτηριστικό της σειράς ZFC είναι η διπλή λειτουργία πίεσης. Κάθε μονάδα μπορεί να χειριστεί πίεση κενού έως και -100 kPa, καθώς και θετική πίεση έως 1,0 MPa. Αυτή η ευελιξία καθιστά τα φίλτρα ιδανικά για κυκλώματα που συνδυάζουν λειτουργίες κενού και εκτόνωσης, εξαλείφοντας την ανάγκη για ξεχωριστές μονάδες φίλτρου. Επιπλέον, οι συνδέσεις ταχείας σύνδεσης του φίλτρου επιτρέπουν γρήγορη, χωρίς εργαλεία σύνδεση και αποσύνδεση σωληνώσεων. Το στοιχείο τύπου κασέτας μπορεί να αντικατασταθεί εύκολα απλώς ανοίγοντας το κάλυμμα με ένα άγγιγμα, ακόμη και ενώ το φίλτρο παραμένει συνδεδεμένο στο σύστημα σωληνώσεων.
Η σειρά φίλτρων ZFC υποστηρίζει διάφορα μεγέθη θυρών, που κυμαίνονται από Ø4 mm έως Ø12 mm σε μετρικές διαστάσεις και Ø5/32" έως Ø3/8" σε ίντσες. Οι προτεινόμενοι ρυθμοί ροής υπό συνθήκες κενού κυμαίνονται από 10 L/min έως 100 L/min (ANR). Οι χρήστες μπορούν να επιλέξουν επίπεδα φιλτραρίσματος είτε 5 μm είτε 10 μm, με το τυπικό στοιχείο φίλτρου 10 μm να επιτυγχάνει περίπου 95% απόδοση φιλτραρίσματος. Η θήκη του φίλτρου είναι διαφανής και κατασκευασμένη από ειδικό διαφανές νάιλον, αν και ορισμένες παραλλαγές διαθέτουν θήκη από πολυκαρβονικό ως στάνταρ. Αυτό επιτρέπει την εύκολη οπτική επιθεώρηση της κατάστασης ρύπανσης του στοιχείου φίλτρου. Τα μοντέλα με το επίθημα Β περιλαμβάνουν βάση στήριξης για ασφαλή εγκατάσταση σε πάνελ ή μηχανήματα.
Χαρακτηριστικά:
Αυτή η μονάδα προσφέρει διπλή συμβατότητα τόσο με θετικές πιέσεις όσο και με πιέσεις κενού, ικανή να χειριστεί κενό έως -100 kPa και θετικές πιέσεις έως 1,0 MPa. Ο ευέλικτος σχεδιασμός της την καθιστά κατάλληλη για ένα ευρύ φάσμα εφαρμογών.
Η εγκατάσταση και η συντήρηση απλοποιούνται χάρη στις συνδέσεις ταχείας σύνδεσης. Αυτές επιτρέπουν γρήγορη, χωρίς εργαλεία σύνδεση και αποσύνδεση σωλήνων, βελτιώνοντας την αποδοτικότητα και μειώνοντας τον χρόνο διακοπής λειτουργίας.
Το στοιχείο τύπου κασέτας επιτρέπει γρήγορη αντικατάσταση. Απλώς ανοίγοντας το κάλυμμα με ένα άγγιγμα – χωρίς τη χρήση εργαλείων – ακόμη και ενώ η μονάδα παραμένει συνδεδεμένη στο σύστημα σωληνώσεων, η συντήρηση γίνεται χωρίς προβλήματα.
Ένας ενσωματωμένος μηχανισμός ασφάλισης διασφαλίζει ότι κανένα εξάρτημα δεν θα διασκορπιστεί ή θα πέσει όταν η μονάδα χαλαρώσει κατά τη λειτουργία θετικής πίεσης, ενισχύοντας την ασφάλεια και την ευκολία.
Η διαφανής θήκη, κατασκευασμένη από ειδικό διαφανές νάιλον ή πολυκαρβονικό, επιτρέπει την εύκολη οπτική επιθεώρηση της κατάστασης του στοιχείου, επιτρέποντας στους χρήστες να παρακολουθούν τα επίπεδα ρύπανσης με μια ματιά.
Οι επιλογές φιλτραρίσματος περιλαμβάνουν στοιχεία 5 μm ή 10 μm, με το τυπικό στοιχείο 10 μm να παρέχει απόδοση φιλτραρίσματος 95%. Αυτό εξασφαλίζει αποτελεσματική απόδοση φιλτραρίσματος για διάφορες απαιτήσεις.
Κατασκευασμένη από χυτό ρητίνη, η μονάδα είναι συμπαγής και ελαφριά. Συγκεκριμένα, η σειρά ZFC100 ζυγίζει μόνο 11,5 γραμμάρια, διευκολύνοντας τον χειρισμό και την εγκατάσταση.

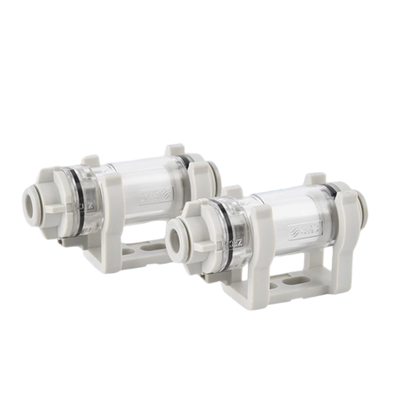

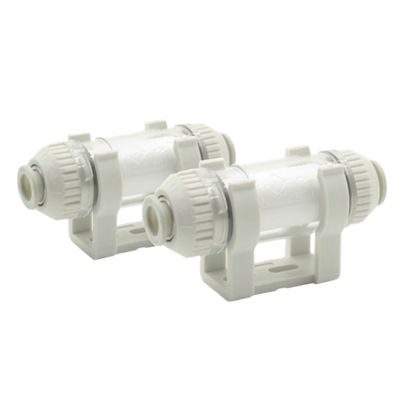

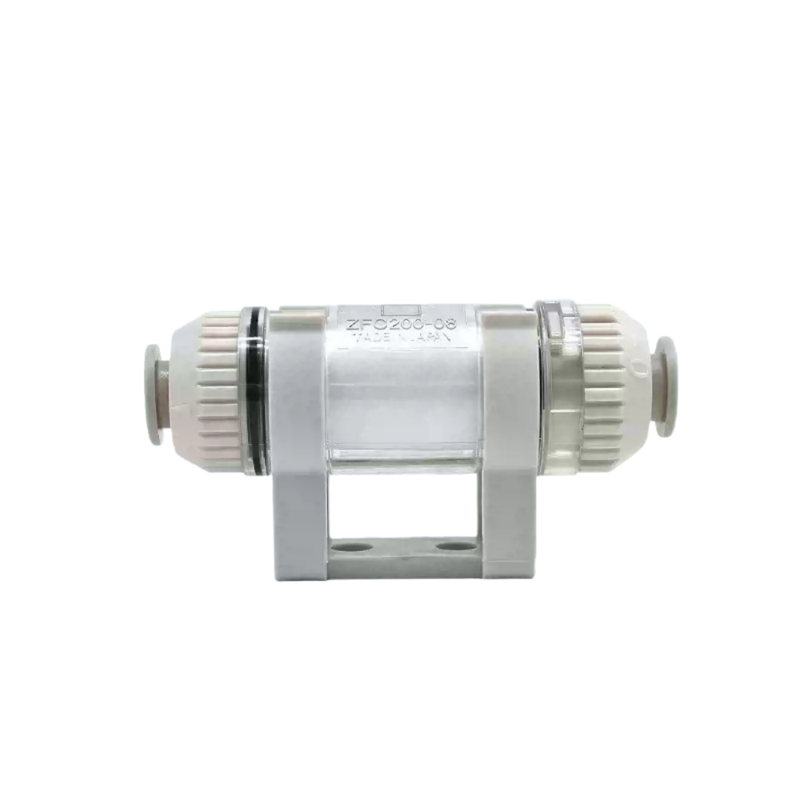

Τα μοντέλα με επίθημα Β συνοδεύονται από ενσωματωμένη βάση στήριξης, επιτρέποντας ασφαλή και σταθερή εγκατάσταση σε διάφορες διατάξεις.

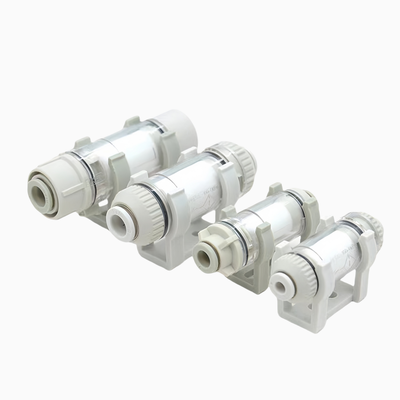

Το προϊόν υποστηρίζει ένα ευρύ φάσμα μεγεθών θυρών, φιλοξενώντας μετρικούς σωλήνες από Ø4 έως Ø12 mm, καθώς και σωλήνες ιντσών από Ø5/32" έως Ø3/8", παρέχοντας ευελιξία για διαφορετικά συστήματα σωληνώσεων.
Με ρυθμούς ροής που κυμαίνονται από 10 έως 100 λίτρα ανά λεπτό (ANR), είναι κατάλληλο για μικρά έως μεσαία κυκλώματα κενού, καλύπτοντας διάφορες λειτουργικές απαιτήσεις.
Είναι συμβατό με διάφορα υλικά σωληνώσεων, συμπεριλαμβανομένων νάιλον, μαλακού νάιλον, πολυουρεθάνης και μαλακής πολυουρεθάνης, προσφέροντας έτσι ευελιξία στην εγκατάσταση.
Το εύρος θερμοκρασίας λειτουργίας κυμαίνεται από 0 έως 60°C, εξασφαλίζοντας αξιόπιστη απόδοση χωρίς τον κίνδυνο παγώματος υπό τυπικές περιβαλλοντικές συνθήκες.
Όσον αφορά την αντοχή του στοιχείου, οι σειρές ZFC10 και ZFC20 παρέχουν αντίσταση διαφορικής πίεσης έως 0,15 MPa, ενώ η σειρά ZFC05 έχει ονομαστική τιμή 0,10 MPa, εγγυώμενη στιβαρή απόδοση υπό μεταβαλλόμενες συνθήκες πίεσης.
Τεχνικές Παράμετροι:
| Ρευστό |
Αέρας, Άζωτο |
| Υλικό Στοιχείου |
PVF |
| Τύπος Σύνδεσης |
Συνδέσεις Ταχείας Σύνδεσης |
| Σειρά |
ZFC |
| Θερμοκρασία |
0 έως 60°C |
| Υλικό Θήκης |
Ειδικό Διαφανές Νάιλον (στάνταρ) |
| Υλικό Καλύμματος |
PBT |
| Φιλτράρισμα |
5 μm ή 10 μm |
| Πίεση Λειτουργίας |
-100 kPa έως 1,0 MPa |
| Υλικό Στεγανοποίησης |
NBR |
Εφαρμογές:
Η προστασία των βεντουζών κενού παίζει κρίσιμο ρόλο στην αποτροπή εισόδου σκόνης και άλλων σωματιδίων στο κύκλωμα κενού. Αυτή η προστασία βοηθά στην αποφυγή ζημιών σε βασικά εξαρτήματα όπως εκτοξευτές και αντλίες, διασφαλίζοντας τη μακροζωία και την αξιοπιστία του συστήματος.
Στα συστήματα pick-and-place, η φίλτρανση εφαρμόζεται στα ρομποτικά χέρια και στις γραμμές αναρρόφησης υλικών. Αυτή η φίλτρανση βοηθά στη διατήρηση της καθαριότητας και της αποδοτικότητας των γραμμών κενού κατά τη διάρκεια ακριβών εργασιών χειρισμού.
Οι τομείς κατασκευής ημιαγωγών και ηλεκτρονικών βασίζονται στην προστασία κυκλωμάτων κενού για διάφορες εργασίες. Αυτές περιλαμβάνουν τη συλλογή τσιπ, τον χειρισμό οπτικών φακών και την ακριβή συναρμολόγηση, όπου ο έλεγχος της ρύπανσης είναι ζωτικής σημασίας για τη διατήρηση της ποιότητας του προϊόντος.
Οι διαδικασίες συναρμολόγησης αυτοκινήτων χρησιμοποιούν προσρόφηση κενού για τη μεταφορά και συγκράτηση πάνελ αμαξώματος και εξαρτημάτων. Η αποτελεσματική φίλτρανση σε αυτά τα συστήματα κενού διασφαλίζει σταθερή απόδοση και αποτρέπει δυσλειτουργίες.
Στις βιομηχανίες τροφίμων και ιατρικού εξοπλισμού, η φίλτρανση κενού εφαρμόζεται κατά τη συσκευασία, την επεξεργασία και τη συναρμολόγηση ιατρικών συσκευών. Αυτό βοηθά στη διατήρηση των προτύπων υγιεινής και εγγυάται τον ασφαλή χειρισμό ευαίσθητων υλικών.
Οι εκτυπωτικές μηχανές επωφελούνται από τη συγκράτηση κενού και τη φίλτρανση μεταφοράς για την ακριβή στερέωση υλικών κατά τη διάρκεια των εργασιών εκτύπωσης. Αυτή η φίλτρανση βελτιώνει την ποιότητα και την αποδοτικότητα της διαδικασίας εκτύπωσης.
Ο αυτόματος εξοπλισμός μεταφοράς ενσωματώνει φίλτρανση για την προστασία των γεννητριών κενού και των βαλβίδων εντός των αυτοματοποιημένων γραμμών παραγωγής. Αυτή η προστασία είναι κρίσιμη για τη διατήρηση της επιχειρησιακής συνέχειας και την πρόληψη βλαβών.
Επιπλέον, τα συνδυασμένα κυκλώματα κενού και εκτόνωσης συχνά χρησιμοποιούν ένα μόνο φίλτρο. Αυτό το φίλτρο διαχειρίζεται αποτελεσματικά τόσο την προσρόφηση κενού όσο και την απελευθέρωση θετικής πίεσης, απλοποιώντας τον σχεδιασμό του συστήματος και βελτιώνοντας τη λειτουργικότητα.
