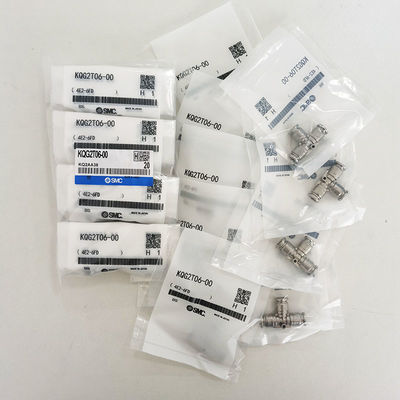

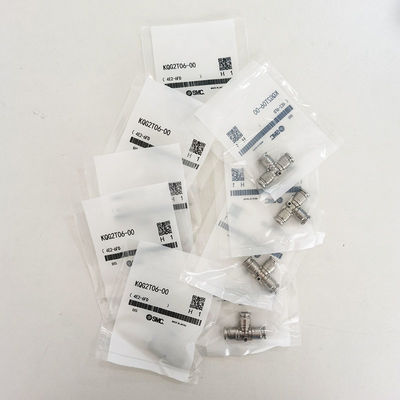

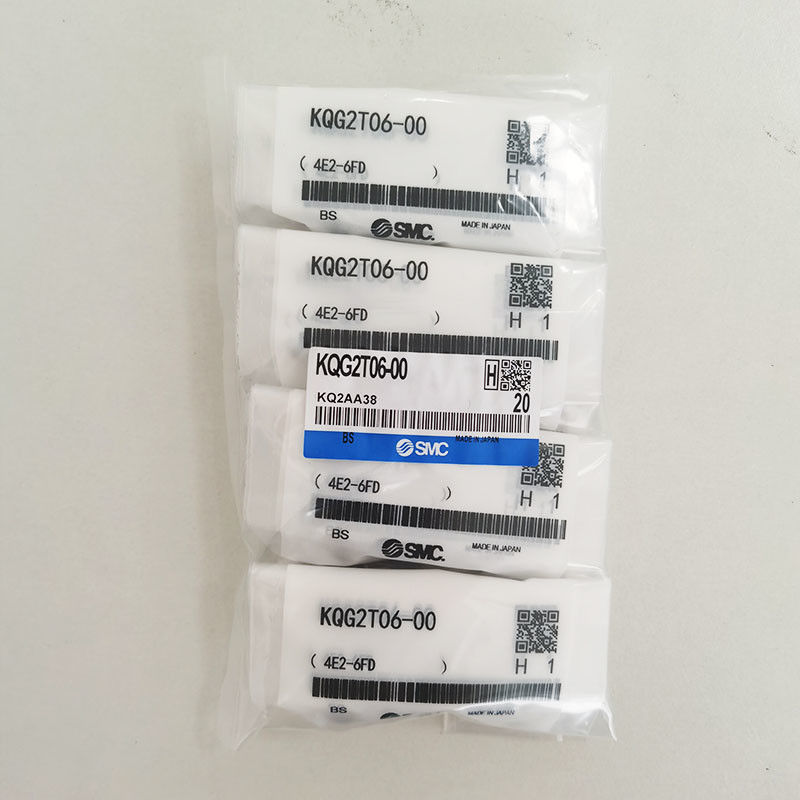

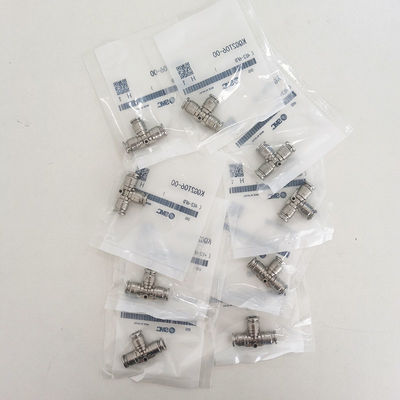

Συνδέσεις με ένα άγγιγμα σωλήνα Tee Βιομηχανία ηλεκτρικής ενέργειας SUS316
Περιγραφή του προϊόντος:
Τα ατμοσφαιρικά εξαρτήματα μιας επαφής της σειράς SMC KQG2 προσφέρουν στους καταναλωτές ένα ευρύ φάσμα πλεονεκτημάτων.και ταιριάζουν σε διάφορες διαμέτρους σωλήνων που κυμαίνονται από 3Επίσης, είναι ελαφριά και συμπαγή, καθιστώντας τα κατάλληλα για μια ποικιλία περιβάλλοντων, από συμπιεσμένο αέρα και νερό μέχρι ατμό.
Τα εξαρτήματα αυτά έχουν σχεδιαστεί για να λειτουργούν σε ευρύ φάσμα πιέσεων, από -100 kPa έως 1 MPa, και θερμοκρασιών, από -5 °C έως +150 °C, καθιστώντας τα εξαιρετικά αξιόπιστα.κατασκευάζονται από ανοξείδωτο χάλυβα SUS316,, η οποία είναι ισχυρότερη από το συνηθισμένο ανοξείδωτο χάλυβα κλάσης 304 και προσφέρει ανώτερη αντοχή στη διάβρωση σε περιβάλλοντα χλωριούχου.
Χαρακτηριστικά:
Πνευματικά εξαρτήματα SMC σειράς KQG2 με ένα άγγιγμα
Τα ατμοσφαιρικά εξαρτήματα μιας επαφής της σειράς SMC KQG2 κατασκευάζονται από ανοξείδωτο χάλυβα SUS316, προσφέροντας καλύτερες ιδιότητες αντοχής στη διάβρωση από το ανοξείδωτο χάλυβα κλάσης 304.Το ανοξείδωτο χάλυβα SUS316 παρέχει ανώτερη αντοχή σε τρύπες και διάβρωση, και είναι ιδιαίτερα κατάλληλο για περιβάλλοντα με χλωρίδια.
Αυτό το προϊόν είναι μεγαλύτερο σε συμπαγή και ελαφρύτητα από τον προκατόχο του, τον KQGL06-01S. Είναι περίπου 30% μικρότερο και 62% ελαφρύτερο.τα μεταλλικά μέρη του KQG2 είναι κατασκευασμένα από ανοξείδωτο χάλυβα 316 και σφραγισμένα με ειδικό FKMΕίναι συμβατό με σωλήνες από TEP, PFA, Nylon, μαλακό nylon, πολυουρεθάνιο ή πολυολεφίνη.
Εφαρμόσιμες σωλήνες: Μετρικό μέγεθος, νήμα σύνδεσης: M, R, RC
| Εφαρμόσιμες σωλήνες |
Εφαρμόσιμες σωλήνες |
FEP, PFA, Nylon, Soft Nylon σημείωμα1), Πολυουρεθάνιο, Πολυολεφίνη |
| Σωλήνες 0.D. |
Ø3.2, Ø4, Ø6, Ø8, Ø10, Ø12, Ø16 |
| Προδιαγραφές |
ΥγράΣημείωση3) Επενδύσεις |
Σημείωση2) |
| Περιοχή λειτουργικής πίεσης |
-100 kPa έως 1 MPa Σημείωση4) |
| Πίεση απόδειξης |
30,0 MPa |
| Θέρμανση περιβάλλοντος και υγρούΣημείωση5) Επενδύσεις |
- 5 έως 150°C (χωρίς κατάψυξη)4) |
| Λιπαντικό |
Προδιαγραφή χωρίς λιπαρά |
| Σφραγίδα στα νήματα |
Με σφραγιστικό |
Θερμοκρασία
Κατάσταση τοποθέτησης
το εσωτερικό μανίκι |
Σωλήνες |
Θερμοκρασία |
| Σωλήνες FEP/Σειρά TH |
80 °C και άνω |
| Υπερ-σωλήνες PFA/Σειρά TL |
120°C και άνω |
| |
|
Σημείωση 1) Για τους μαλακούς σωλήνες από νάιλον, δεν μπορεί να χρησιμοποιηθεί νερό.
Σημείωση 2) Συμβουλευτείτε το SMC για το εφαρμοστέο σωλήνα ξεχωριστά.
Σημείωση 3) Να αποφεύγεται η χρήση σε συσκευή που διατηρεί κενό, όπως ένας δοκιμαστής διαρροής, δεδομένου ότι υπάρχει διαρροή.
Σημείωση 4) Ελέγξτε το εύρος πίεσης λειτουργίας και το εύρος θερμοκρασίας λειτουργίας του σωλήνα.
Σημείωση 5) Συνιστάται να χρησιμοποιείτε το εσωτερικό μανίκι υπό τις ακόλουθες συνθήκες (εκτόςØ3.2):
● Όταν χρησιμοποιείται σε υψηλή θερμοκρασία.
● Όταν χρησιμοποιείται σε υψηλή θερμοκρασία.
Τεχνικές παραμέτρους
| Ενωση Εγκλωβός: KQG2T |
Εφαρμόζεται
Υπερβολική δόση σωλήνων
(μμ) |
Σχήμα |
Σημείωση 1)
ØΔ |
Α |
Α |
Q |
Μ |
ØΝ |
ØΟ |
Σημείωση 2)
Αποτελεσματική
Περιοχή (mm2) |
Βάρος |
| - Τρία.2 |
KQG2T23-00 |
8.3 |
13.6 |
20.5 |
4.1 |
12 |
3.2 |
5.6 |
3.4 |
7.9 |
| ø4 |
KQG2T04-00 |
9.1 |
14.6 |
21.8 |
4.4 |
12.6 |
3.2 |
5.6 |
6.4 |
9.5 |
| ø6 |
ΚΑΤ2Τ06-00 |
11.4 |
16.6 |
24.6 |
5.2 |
13.6 |
3.2 |
5.6 |
13.4 |
14.2 |
| ø8 |
ΚΑΤ2Τ08-00 |
13.7 |
20.1 |
31.1 |
7 |
16.1 |
4.2 |
8 |
25.6 |
24.4 |
| ø10 |
KQG2T10-00 |
16.6 |
22 |
34 |
8 |
17 |
4.2 |
8 |
40 |
36.8 |
| ø12 |
KQG2T12-00 |
18.7 |
24.6 |
37.7 |
9.1 |
18.6 |
4.2 |
8 |
57.4 |
46.9 |
| ø16 |
KQG2T16-00 |
24.6 |
28.8 |
43.4 |
10.6 |
20.8 |
4.2 |
8 |
100 |
75.5 |
