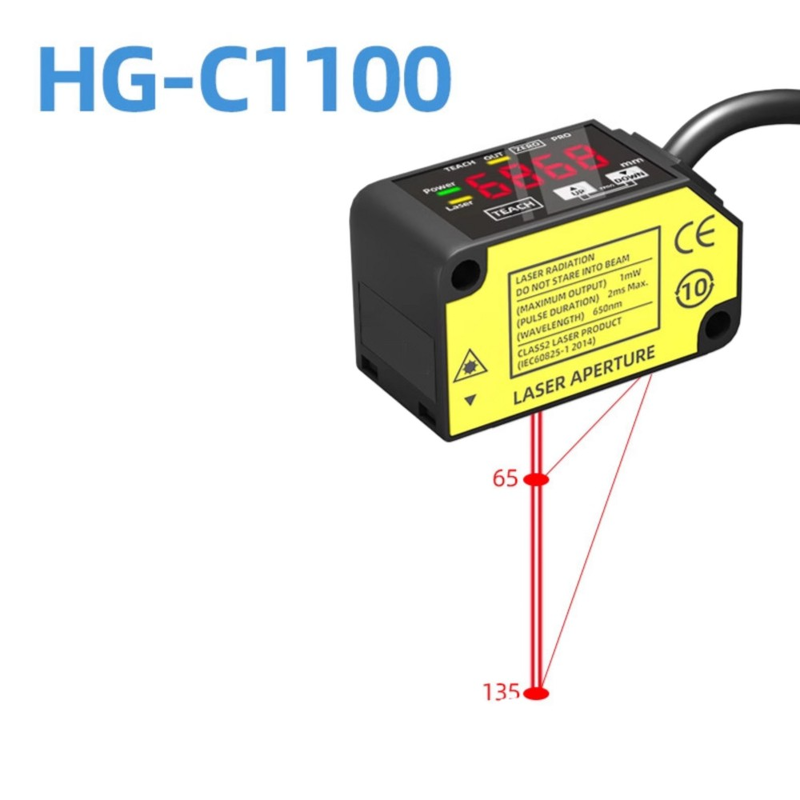

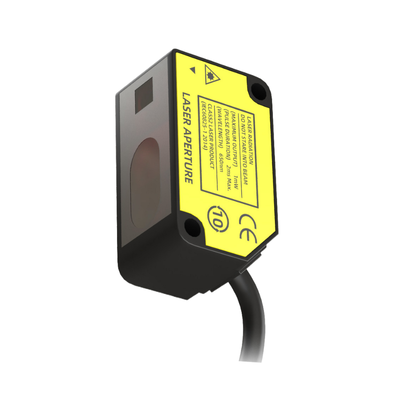

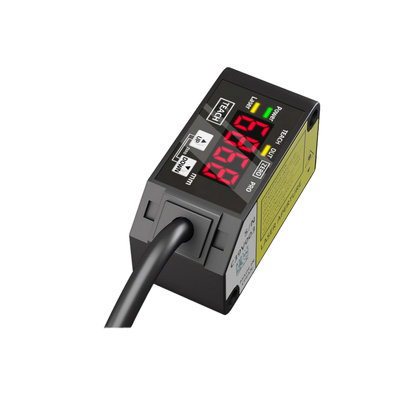

Αισθητήρας μετατόπισης λέιζερ HG-C1100 100mm απόσταση κέντρου ±35mm εύρος μέτρησης 70um επαναληψιμότητα IP67 12-24V DC NPN PNP έξοδος 0-5V 4-20mA αναλογικό σήμα

Περιγραφή προϊόντος:

Η σειρά HG-C αποτελείται από συμπαγείς αισθητήρες λέιζερ CMOS, ειδικά σχεδιασμένους για αξιόπιστες, υψηλής ακρίβειας μετρήσεις απόστασης και θέσης σε περιβάλλοντα βιομηχανικού αυτοματισμού. Κάθε μονάδα διαθέτει ένα ενσωματωμένο οπτικό σύστημα λέιζερ CMOS σε συνδυασμό με ενσωματωμένο καθρέφτη, επιτρέποντας ένα λεπτό προφίλ χωρίς συμβιβασμούς στην ακρίβεια μέτρησης που συνήθως αναμένεται από εξειδικευμένους αισθητήρες απόστασης.

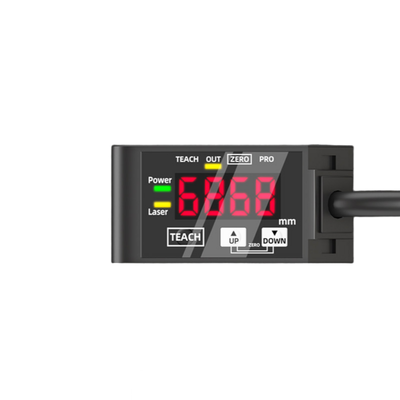

Εξοπλισμένοι με ψηφιακή οθόνη 7 τμημάτων, αυτοί οι αισθητήρες υποδεικνύουν απευθείας τις μετρούμενες αποστάσεις σε χιλιοστά. Αυτό το βολικό χαρακτηριστικό επιτρέπει στους χειριστές να επαληθεύουν εύκολα τις ενδείξεις και να ρυθμίζουν τις τιμές κατωφλίου επί τόπου, εξαλείφοντας την ανάγκη για εξωτερικές συσκευές προγραμματισμού.

Η σειρά προσφέρει πέντε διαφορετικές κεντρικές αποστάσεις μέτρησης: 30 mm, 50 mm, 100 mm, 200 mm και 400 mm. Οι αντίστοιχες περιοχές μέτρησης κυμαίνονται από ±5 mm έως ±200 mm, με τιμές επαναληψιμότητας που κυμαίνονται μεταξύ 10 μm έως 800 μm ανάλογα με το συγκεκριμένο μοντέλο. Η γραμμική ακρίβεια ανέρχεται σε ±0,1% πλήρους κλίμακας για τα μοντέλα 30, 50 και 100 mm, ενώ οι εκδόσεις εκτεταμένης εμβέλειας παρέχουν γραμμικότητα εντός ±0,2% ή ±0,3% πλήρους κλίμακας.

Όσον αφορά τις επιλογές εξόδου, οι αισθητήρες HG-C παρέχουν σήματα αναλογικής τάσης (0–5 V) και αναλογικού ρεύματος (4–20 mA). Περιλαμβάνουν επίσης εξόδους ελέγχου NPN ή PNP ανοιχτού συλλέκτη, προσφέροντας επιλέξιμες λειτουργίες Light-ON ή Dark-ON για να ταιριάζουν σε διάφορες απαιτήσεις συστήματος.

Σχεδιασμένη με γνώμονα την ανθεκτικότητα, η σειρά HG-C περιβάλλεται από ένα συμπαγές περίβλημα με βαθμολογία IP67, ικανό να λειτουργεί σε εύρος θερμοκρασιών από -10°C έως +45°C. Οι συσκευές είναι ανθεκτικές σε κραδασμούς και δονήσεις, τροφοδοτούνται από τροφοδοσία 12–24 V DC με χαμηλή κατανάλωση ρεύματος (40 mA ή λιγότερο στα 24 V DC). Επιπλέον, οι χρήστες μπορούν να επιλέξουν από χρόνους απόκρισης 1,5 ms, 5 ms ή 10 ms.

Πιστοποιήσεις όπως CE, UKCA, FDA και UL/c-UL είναι διαθέσιμες για διαφορετικά μοντέλα HG-C, διασφαλίζοντας τη συμμόρφωση με τα διεθνή πρότυπα ασφάλειας και ποιότητας.

Χαρακτηριστικά:

Ο οπτικός σχεδιασμός χρησιμοποιεί μια συμπαγή δομή CMOS με ενσωματωμένο καθρέφτη, μειώνοντας αποτελεσματικά το βάθος του αισθητήρα χωρίς να θυσιάζει την υψηλή ακρίβεια που είναι τυπική για τους αισθητήρες απόστασης.

Οι μετρήσεις εμφανίζονται ψηφιακά σε χιλιοστά μέσω μιας ευανάγνωστης οθόνης 7 τμημάτων. Αυτό το χαρακτηριστικό επιτρέπει την απλή ρύθμιση κατωφλίων και την άμεση επαλήθευση των μετρούμενων αποστάσεων επί τόπου.

Ο αισθητήρας προσφέρει πολλαπλές περιοχές μέτρησης, με κεντρικές αποστάσεις διαθέσιμες στα 30, 50, 100, 200 και 400 χιλιοστά. Αυτές οι επιλογές παρέχουν ευελιξία για εύρη μέτρησης που κυμαίνονται από ±5 mm έως ±200 mm.

Υψηλή επαναληψιμότητα διασφαλίζεται σε όλα τα μοντέλα, κυμαινόμενη από εντυπωσιακά 10 μικρόμετρα στο HG-C1030 έως 800 μικρόμετρα στο HG-C1400 για τη μέτρηση αποστάσεων μεταξύ 200 και 400 χιλιοστών.

Παρέχονται διπλές αναλογικές έξοδοι, συμπεριλαμβανομένων σημάτων τάσης 0–5 V και ρεύματος 4–20 mA, διευκολύνοντας την εξωτερική απόκτηση δεδομένων καθώς και τις βολικές προσαρμογές κλίμακας.

Οι χρήστες μπορούν να επιλέξουν τον χρόνο απόκρισης μεταξύ τριών ρυθμίσεων – 1,5 ms, 5 ms ή 10 ms – επιτρέποντάς τους να εξισορροπήσουν την ταχύτητα μέτρησης με τη σταθερότητα του σήματος σύμφωνα με τις συγκεκριμένες ανάγκες της εφαρμογής τους.

Η έξοδος ελέγχου υποστηρίζει διαμορφώσεις NPN ή PNP μέσω εξόδου τρανζίστορ ανοιχτού συλλέκτη. Περιλαμβάνει επιλέξιμες λειτουργίες Light-ON/Dark-ON μαζί με ενσωματωμένη προστασία από βραχυκύκλωμα για την ενίσχυση της αξιοπιστίας.

Σχεδιασμένος για σκληρά βιομηχανικά περιβάλλοντα, ο αισθητήρας διαθέτει βαθμολογία IP67, διασφαλίζοντας ότι είναι αδιαπέραστος από σκόνη και ανθεκτικός στην εισχώρηση νερού.

Πληροί ένα ευρύ φάσμα προτύπων πιστοποίησης, συμπεριλαμβανομένων των CE (EMC/RoHS), UKCA, συμμόρφωση με την ανακοίνωση λέιζερ FDA και κατέχει αναγνωρίσεις UL/c-UL, εγγυώμενος τη συμμόρφωση και την ασφάλεια σε διάφορες αγορές.

Παρά τις προηγμένες δυνατότητές του, ο αισθητήρας διατηρεί χαμηλή κατανάλωση ενέργειας, καταναλώνοντας 40 mA ή λιγότερο στα 24 V DC και έως 65 mA στα 12 V DC, καθιστώντας τον ενεργειακά αποδοτικό για συνεχή λειτουργία.

Τεχνικές Παράμετροι:

Εφαρμογές:

Η ανίχνευση θέσης και παρουσίας παίζει κρίσιμο ρόλο στον βιομηχανικό αυτοματισμό, διασφαλίζοντας ότι τα τεμάχια παραδίδονται και τοποθετούνται με ακρίβεια σε ρομπότ μεταφοράς και σταθμούς συναρμολόγησης. Αυτή η διαδικασία επαλήθευσης βοηθά στη διατήρηση της αποδοτικότητας και της ακρίβειας σε όλη τη ροή εργασίας παραγωγής.

Μια άλλη σημαντική εφαρμογή περιλαμβάνει την επαλήθευση του ύψους και της ποσότητας στοίβας. Μετρώντας το ύψος των στοιβαγμένων αντικειμένων ή επιβεβαιώνοντας τον αριθμό των στρώσεων, τα συστήματα διαχείρισης υλικών μπορούν να λειτουργούν πιο αξιόπιστα και να αποφεύγουν σφάλματα που σχετίζονται με λανθασμένες μετρήσεις ή ύψη.

Η επιθεώρηση πάχους και διαστάσεων είναι ζωτικής σημασίας για την ποιοτική διασφάλιση εντός γραμμής. Αυτή η διαδικασία περιλαμβάνει τη μέτρηση εξαρτημάτων, φύλλων και διαφόρων στοιχείων καθώς παράγονται, βοηθώντας στη διασφάλιση ότι πληρούν τις καθορισμένες ανοχές και πρότυπα χωρίς να επιβραδύνεται η γραμμή παραγωγής.

Η παρακολούθηση μετατόπισης προσφέρει ανατροφοδότηση σε πραγματικό χρόνο για διάφορους τύπους εξοπλισμού, όπως στάδια τοποθέτησης, πρέσες και μηχανές διαμόρφωσης. Η συνεχής παρακολούθηση διασφαλίζει ότι αυτές οι μηχανές λειτουργούν εντός των προβλεπόμενων παραμέτρων τους, βελτιώνοντας έτσι την ακρίβεια και μειώνοντας τον κίνδυνο ελαττωμάτων.

Ο ποιοτικός έλεγχος εκτελείται συχνά μέσω επιθεωρήσεων go/no-go που χρησιμοποιούν τιμές κατωφλίου που προέρχονται από ψηφιακές αναγνώσεις απόστασης. Αυτή η μέθοδος παρέχει έναν απλό τρόπο λήψης απόφασης εάν ένα προϊόν πληροί τις απαιτήσεις ποιότητας, απλοποιώντας τη λήψη αποφάσεων στο χώρο παραγωγής.

Τέλος, η καθοδήγηση ρομπότ επωφελείται από την αναλογική ανατροφοδότηση απόστασης, η οποία είναι απαραίτητη για λειτουργίες pick-and-place και αυτοματοποιημένα συστήματα χειρισμού. Παρέχοντας ακριβείς πληροφορίες απόστασης, τα ρομπότ μπορούν να εκτελούν τις εργασίες τους πιο αποτελεσματικά και με υψηλότερη αξιοπιστία.
